Núcleo de câmera IR resfriado de integração rápida EYAS1212 Mega Pixel 1280x1024 / 12μM
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xResolução | 1280 x 1024 | Passo do pixel | 12μm |
---|---|---|---|
NETD | ≤20mK | Faixa espectral | 3,7~4,8μm MW |
Tamanho | 149x58,5x71mm | Taxa de quadros | 1 ~ 100 Hz ajustável |
Realçar | Núcleo de câmera de infravermelho resfriado 12uM,núcleo de câmera de infravermelho EYAS1212 |

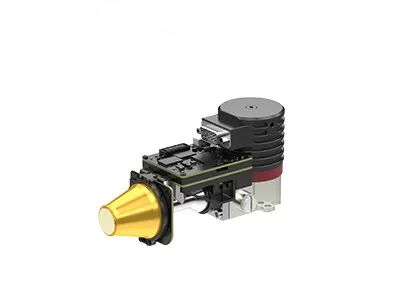

Núcleo de câmera IR resfriado de integração rápida EYAS1212 Mega Pixel 1280x1024 / 12μM
O EYAS1212 é um módulo infravermelho refrigerado analógico-digital de alta resolução baseado nos formatos 1280x1024 e 12μm de pitch IR FPA.
Este módulo AD inclui uma placa de proximidade que fornece o tempo FPA e as fontes de alimentação sensíveis.Além disso, a interface do Camera Link gera dados brutos de 16 bits, o que simplifica bastante a integração do detector ao sistema.
Portanto, o módulo EYAS1212 AD torna mais fácil para os clientes OEM realizar testes de aceitação rápida no detector infravermelho resfriado GST C1212M 1280x1024 / 12μm, iniciar o desenvolvimento secundário rápido e encurtar o período de desenvolvimento de módulos infravermelhos resfriados ou câmeras térmicas infravermelhas completas ou sistemas baseados em resfriador detectores infravermelhos.
A Global Sensor Technology é um fornecedor de sensores de detectores infravermelhos e núcleos de câmeras termográficas OEM.Temos mais de 10 anos de experiência nas indústrias de imagens térmicas infravermelhas.Temos uma equipe profissional de serviço pós-venda para fornecer aos clientes uma resposta profissional.Para qualquer dúvida ou problema, entre em contato conosco a qualquer momento, estaremos na primeira vez para você responder.
- Fácil de desenvolver e integrar
- Interface Cameralink Saída de dados brutos de 16 bits, controle de porta serial
- Estrutura integrada, as dimensões são consistentes com o detector
- Alimentação única de 5V
- Capaz de capturar alvo em movimento de alta velocidade
Modelo | EYAS1212 |
Desempenho do Detector IR | |
Resolução | 1280x1024 |
Passo do pixel | 12μm |
Resfriador criogênico | RS058F |
Alcance Espectral | 3,7μm~4,8μm MW |
Tempo de Resfriamento (25°C) | ≤6min |
NETD ideal (20°C) | ≤20mK |
Modo de trabalho | |
Taxa de quadros | 1~100Hz ajustável |
Modo de trabalho | Instantâneo;Modo de Integração ITR/IWR;Modo Windows;Anti-floração |
Especificação elétrica | |
Interface externa padrão | QSH 60 pinos |
vídeo digital | Cameralink: saída de dados brutos de 16 bits |
Sincronização Externa | CC1: Sincronização Externa INT/Frame;CC2: Sincronização Externa MC |
Comunicação | Porta serial do Cameralink: TFG+/-, TC+/-;9600bps |
Fonte de energia | Painel de imagem de 1 canal: 5V 1 Canal Cryocooler: 24V |
Consumo de energia estável | 9W |
Dimensão (mm) | 149×58,5×71 |
Peso | ≤680g |
Temperatura de trabalho | -40°C ~ +60°C |
Magnitude de Vibração | Vibração: Transporte de alta velocidade montado em veículo GJB Choque: meia onda senoidal, 40 g 11 ms, 3 eixos 6 direções 3 vezes cada |
O módulo de imagem térmica EYAS1212 é amplamente utilizado em muitas áreas, como sistema de monitoramento remoto, sistema de aprimoramento de visão de voo, carga útil multissensor etc.
1. Vantagens da geração de imagens de gás óptico
Economia de tempo e eficiência: suporta detecção em tempo real em grande escala, localização rápida de vazamentos, sem necessidade de interromper a produção.
Detecção de longo alcance: longe de áreas perigosas e complexas, testes não destrutivos sem contato, sem fonte de radiação adicional
Fácil de analisar: imagem intuitiva, armazenamento instantâneo, análise conveniente
Inspeção multifuncional: uma variedade de gases pode ser detectada, com excelente função de medição remota de temperatura
2. Princípio de funcionamento da geração de imagens de gás óptico
A imagem óptica de gás é um tipo de tecnologia infravermelha que pode ver gases industriais invisíveis.
Depois de absorver a radiação infravermelha em comprimentos de onda específicos, a diferença de radiação infravermelha causará entre o gás e o fundo.
O detector infravermelho de detecção de vazamento de gás com filtro de banda estreita embutido recebe apenas a banda infravermelha perto do pico de absorção infravermelha do gás e pode converter o gás em imagens infravermelhas visíveis através da diferença de radiação entre o gás e o fundo.
