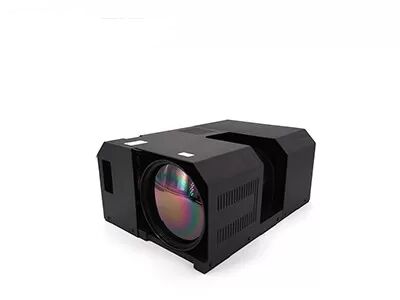

Módulo de Núcleo Térmico IR Resfriado de Longo Alcance com Resolução de 1280x1024 e Pitch de Pixel de 12µm

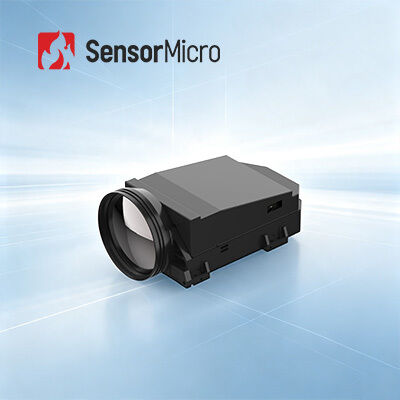

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GAVIN GC1212MA
Quantidade de ordem mínima 1 pedaço
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Alta Definição 1280x1024 Distância entre pixels 12μm
Taxa de quadros 50Hz NETD 18mK(F2/F4)
Cryocooler RS058 Faixa Espectral 3,7 ~ 4,8 μm MW
Destacar

Módulo Detector IR Núcleo 12um

,

Módulo Detector IR 1280x1024
Deixe um recado
Descrição de produto
Módulo de Núcleo Térmico IR Resfriado de Longo Alcance 1280x1024 12µm
Visão Geral do Produto

O núcleo da câmera infravermelha resfriada MWIR HD GAVIN GC1212MA possui um detector MWIR resfriado de 1280*1024/12µm autodesenvolvido, fornecendo quatro vezes a contagem de pixels de um detector convencional de 640*512 na mesma área de imagem ativa. Isso permite um campo de visão mais amplo e revela mais detalhes da imagem.

Equipado com múltiplos algoritmos de processamento de imagem, ele entrega imagens de alta definição diretamente, adequado para detecção de alvos em todas as condições climáticas, sob diversas condições de visibilidade e em ambientes hostis. Ele pode detectar e reconhecer riscos e ameaças a longa distância, apresentando mais detalhes do alvo a curta distância.

Com resolução de grande matriz de 1280x1024, ele pode realizar um campo de visão mais amplo e fornecer mais detalhes da imagem. O tamanho de pixel reduzido de 12µm oferece melhor resolução espacial e combina com lentes ópticas mais curtas para atingir a mesma missão de alcance.

Principais Características
  • Resolução de Megapixel, Qualidade de Imagem Excepcional- Alimentado por um detector infravermelho resfriado de onda média de 1280*1024/12µm para imagens térmicas nítidas e detalhadas. Integra algoritmos avançados de processamento de imagem, incluindo DRC, redução de ruído 2D/3D e aprimoramento de bordas (EE) para clareza superior.
  • Alta Confiabilidade, Sensibilidade Superior- A tecnologia de imagem térmica resfriada de onda média garante excelente adaptabilidade e consistência em diversas aplicações. Sensibilidade térmica excepcional com NETD tão baixo quanto 18mK.
  • Fácil Integração, Configuração Flexível- Suporta interface CameraLink com saída de dados de imagem RAW/YUV. Múltiplas configurações ópticas de zoom contínuo disponíveis para diferentes necessidades.
Especificações do Produto
Modelo GAVIN GC1212MA
Resolução 1280*1024
Tamanho do Pixel 12µm
Criorefrigerador RS058
Resposta Espectral 3.7µm±0.2µm ~ 4.8µm±0.2µm
NETD do Detector IR (23°C) 18mK(F2/F4)
Taxa de Quadros 50Hz
Modo de Dimmer Linear/Histograma/Misto
Zoom Digital Zoom digital contínuo de 1x a 8x
Direção da Imagem Flip Horizontal/Vertical/Diagonal
Algoritmo de Imagem DRC, Redução de Ruído de Imagem 2D/3D, EE
Interface Externa Padrão Interface de Saída Dedicada HDMI J30JZ de 25 pinos
Vídeo Analógico PAL/NTSC
Vídeo Digital Padrão: DVP
Opcional: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Óptica Monomodo/Fibra Óptica Multimodo
Sincronização Externa Padrão: LV-TTL
Opcional: RS422/LVDS
Comunicação Padrão: USB2.0/LV-TTL
Opcional: RS422/CAN/USB3.0/GigE
Fonte de Alimentação 24V±4V
Consumo de Energia Estável (23°C) ≤11W
Tempo de Resfriamento (23°C) ≤8min
Tamanho (mm) 149*58.5*80
Peso (g) ≤680
Temperatura de Operação -40°C~+71°C
Vibração Vibração: Intensidade de transporte de alta velocidade; Impacto: Onda Semicosenoidal, 40g/11ms, 3 Eixos, 6 Direções, 3 Vezes/Direção
Opções de Lentes Ópticas Foco fixo: 19mm/F2
Zoom contínuo: 60~360mm/F4, 37.5~750mm/F4, 100~1000mm/F4
Aplicações Industriais

O módulo de câmera infravermelha térmica GAVIN GC1212MA é amplamente utilizado em muitas áreas, como END, Monitoramento Ambiental, Vigilância de Longo Alcance, Pesquisa Científica, etc.

Soluções de Detecção IR
  • Alta sensibilidade e excelente desempenho
  • Tecnologia líder mundial na indústria infravermelha
  • Vários detectores infravermelhos disponíveis - Detectores IR não resfriados e resfriados em diferentes formatos e tamanhos de pixel
  • Produção em volume para garantir entrega rápida - Três linhas de produção com capacidade de produção anual de até milhões de detectores
Perguntas Frequentes
1. Princípio de Funcionamento da Imagem Óptica de Gás

A câmera de imagem óptica de gás pode detectar rapidamente o gás sem interromper temporariamente a linha de produção, identificando a diferença de radiação infravermelha entre o gás e o fundo. Ela visualiza se existe vazamento de gás e localiza com precisão a fonte do vazamento.

2. Aplicação da Imagem Óptica de Gás

O desenvolvimento e a integração de soluções de imagem óptica de gás baseadas em detectores infravermelhos e módulos térmicos SensorMicro são maduros e amplamente aplicados em várias indústrias. Essas soluções abordam problemas de vazamento de gás em petróleo, gás natural, indústria química, energia elétrica e monitoramento de proteção ambiental, contribuindo significativamente para a proteção ambiental, conservação de energia, produção segura e saúde ocupacional.
