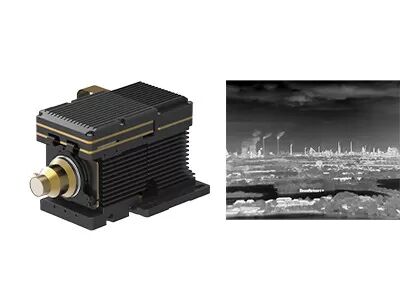

Módulo de imagem térmica refrigerado de onda média MCT MWIR 640x512 15μM

Lugar de origem Wuhan, Província de Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GAVIN615B
Quantidade de ordem mínima 1 pedaço
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Resolução 640x512 / 15μm NETD ≤20mK
Faixa espectral 3,7~4,8μm MW Taxa de quadros 50Hz/100Hz
Tamanho 125x92x67mm Peso ≤650g
Realçar

Módulo de imagem térmica refrigerado 640x512

,

módulo de imagem térmica de onda média MCT

Deixe um recado
Descrição de produto

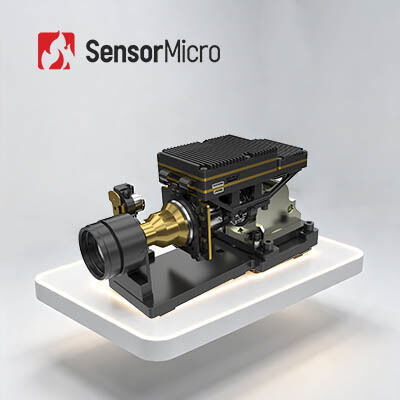

Módulo térmico refrigerado MCT MWIR de integração rápida em drones 640x512 15μM

Descrição do produto



O GAVIN615B é um módulo de imagem térmica de onda média refrigerado desenvolvido pela Global Sensor Technology (GST).Ele consiste em um detector IR MWIR 640x512 / 15µm HgCdTe com crioresfriador RS046, hardware eletrônico e vários algoritmos de processamento de imagem também já incorporados para apresentar imagens térmicas nítidas e claras.



Configurado com RS046 cryocooler, o GAVIN615B é muito compacto em tamanho, medindo 125x92x67mm de dimensão e pesando menos de 650g de peso.Seu consumo de energia estável é tão baixo quanto 12w.Com a interface cameralink padrão industrial, a câmera infravermelha ou o integrador de sistema pode projetar ou integrar facilmente sua própria câmera completa com base no módulo de imagem térmica GAVIN615B.



Ele fornece várias lentes de zoom contínuo para os clientes escolherem: 60~240mm/F4;15~300mm/F4;21~420mm/F4;35~690mm/F4, que é adequado para aplicações de monitoramento de longo alcance.

Principais características



- Alta Sensibilidade, NETD≤20mK

- Detecção de longo alcance

- Taxa de quadros ajustável

- Fácil Integração no Sistema



especificações do produto



Modelo GAVIN615B
Desempenho do Detector IR
Resolução 640 x 512
Passo do pixel 15μm
Resfriador criogênico RS046
Alcance Espectral 3,7μm~4,8μm MW
Tempo de Resfriamento (20°C) ≤7min
NETD (20°C) ≤20mK
Processamento de imagem
Taxa de quadros 50Hz/100Hz
Modo de escurecimento Linear/Histograma/Misto
Zoom digital ×1/×2/×4
Direção da imagem Inverter horizontalmente/verticalmente/diagonalmente
Algoritmo de imagem NUC/AGC/IDE
Especificação elétrica
Interface externa padrão J30JZ 25 pinos
Vídeo Analógico AMIGO
vídeo digital RAW/YUV de 16 bits: saída DVP/Cameralink de 16 bits
Sincronização Externa Sincronização Externa do Quadro: Nível RS422
Comunicação RS422, 115200bps
Fonte de energia 20~28VCC
Consumo de energia estável 12W
Dimensão (mm) 125×92×67
Peso ≤650g
Temperatura de operação -40°C ~ +60°C
Magnitude de Vibração Vibração: Transporte de alta velocidade montado em veículo GJB
Choque: meia onda senoidal, 40 g 11 ms, 3 eixos 6 direções 3 vezes cada
Lente óptica
Lente opcional Zoom Contínuo
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Aplicações industriais



O módulo de câmera infravermelha térmica GAVIN615B é amplamente utilizado em muitas áreas, como sistema de monitoramento remoto, sistema de aprimoramento de visão de voo, carga útil multissensor etc.



Módulo de imagem térmica refrigerado de onda média MCT MWIR 640x512 15μM 0



Sobre GST Infravermelho



Módulo de imagem térmica refrigerado de onda média MCT MWIR 640x512 15μM 1

perguntas frequentes



1. Princípio de funcionamento da geração de imagens de gás óptico

A câmera óptica de imagem de gás pode detectar rapidamente o gás sem interromper temporariamente a linha de produção, identificando a diferença de radiação infravermelha entre o gás e o fundo e visualizando o gás se o vazamento existe e localizando com precisão a fonte do vazamento.



2. Aplicação de imagens de gás óptico

O desenvolvimento e a integração da solução de imagem óptica de gás baseada em detectores infravermelhos GST e módulos térmicos são muito maduros e amplamente aplicados em vários setores para resolver vários problemas de vazamento de gás para clientes, como petróleo, gás natural, indústria química, energia elétrica e proteção ambiental monitorando e fazendo uma grande contribuição para a proteção ambiental, conservação de energia, produção segura e saúde ocupacional.
