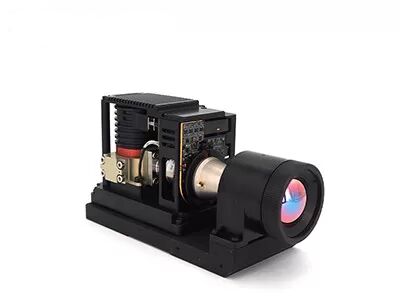

Núcleo do Módulo Detector IR Resfriado 1280x1024 12μM para Monitoramento de Longo Alcance
| Lugar de origem | Wuhan, Província de Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | GAVIN1212 |
| Quantidade de ordem mínima | 1 pedaço |
| Preço | Negociável |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Alta definição | 1280x1024 | Distância entre pixels | 12μm |
|---|---|---|---|
| Taxa de quadros | 50Hz/100Hz | NETD | ≤20mk |
| Tamanho | 165x86x107mm | Faixa espectral | 3,7~4,8μm MW |
| Destacar | Núcleo do Módulo Detector 1280x1024,Módulo Detector IR Resfriado 12uM |
||
Descrição de produto
Megapixel GAVIN1212 Core de câmera arrefecida
Módulo de detector IR refrigerado Core 1280x1024 12μM para monitoramento de longa distância
Descrição do produto
O módulo de câmera térmica de alta resolução GAVIN1212 integra um detector MWIR arrefecido de grande escala de 1280x1024/12μm.Vários algoritmos de processamento de imagem são incorporados na eletrônica GAVIN1212 para produzir imagens infravermelhas claras em escuridão total ou condições climáticas adversasPode detectar e reconhecer riscos e ameaças a longa distância, enquanto apresenta mais detalhes do alvo a curta distância.
Com uma grande resolução de 1280x1024, pode realizar um campo de visão mais amplo e fornecer mais detalhes da imagem.O tamanho de pixel reduzido de 12μm oferece melhor resolução espacial e combina foco óptico mais curto para alcançar a mesma missão de alcanceÉ a escolha ideal para o integrador de sistemas EO-IR para conceber a sua carga útil para aplicações aéreas ou a bordo de navios.
Principais características
Imagens de mega pixels
• 1280×1024 de alta definição para FOV mais amplo e distância mais longa
• Dimensão de pixel de 12 μm para melhor resolução espacial
Qualidade clara e nítida
• Boa uniformidade, taxa de pixels efetiva> 99,5%
• Alta sensibilidade, NETD≤20mK
Integração rápida
• Suporte à interface Cameralink, saída de dados de imagem RAW/YUV
• Várias configurações ópticas de zoom contínuo são opcionais
Especificações do produto
| Modelo | GAVIN1212 |
| Desempenho do detector IR | |
| Resolução | 1280x1024 |
| Pitch de pixel | 12 μm |
| Criocolor | RS058F |
| Faixa espectral | 30,7 μm ∙ 4,8 μm MW |
| Tempo de arrefecimento ((20°C) | ≤ 8min |
| NETD (20°C) | ≤ 20mK |
| Processamento de imagem | |
| Taxa de quadros | 50 Hz/100 Hz |
| Modo de atenuação | Linear/Histograma/Mixido |
| Zoom digital | ×1/×2/×4 |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | NUC/AGC/IDE |
| Especificação elétrica | |
| Interface externa padrão | J30JZ 25 pin; Interface de saída especial HDMI |
| Vídeo analógico | / |
| Vídeo digital | Saída HDMI: Cameralink Output: 16 bits RAW/YUV |
| Sincronização externa |
Sincronização externa: RS422 |
| Comunicação | RS422, 115200bps |
| Fornecimento de energia | 24 V±1 V |
| Consumo de energia estável | 16W |
| Dimensão (mm) | 165x86x107 |
| Peso | ≤ 1600 g |
| Temperatura de operação | -40°C ~ +60°C |
| Magnitude da vibração | Vibração: GJB Transporte de alta velocidade montado em veículos Choque: Meia onda senoidal, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada |
| Lentes ópticas | |
| Lente opcional | Zoom contínuo: 37,5~750mm/F4 Zoom fixo: 19 mm/F2; 40 mm/F2; 240 mm/F2 |
Aplicações industriais
O módulo de câmera de infravermelho térmico GAVIN1212 é amplamente utilizado em muitas áreas, como Sistema de Monitoramento Remoto, Sistema de Melhoria da Visão de Voo, Carga Útil Multi-sensor, etc.
Nosso modo de serviço
Pre-Vendas
Análise dos requisitos
Avaliação do cenário
Seleção de produtos
Soluções personalizadas
Deslocação
Entrega rápida
Integração e testes do sistema
Formação técnica
Orientações para a aplicação
Serviços pós-venda
Diagnóstico remoto
Serviço de garantia
Atualizações do firmware
Manutenção técnica
Perguntas frequentes
1Aplicação do detector infravermelho refrigerado de cores duplas LWIR, MWIR/LWIR
Na tecnologia de imagem térmica infravermelha, os detectores térmicos de ondas longas têm uma forte penetração através de atmosferas empoeiradas, não são perturbados pelos efeitos do brilho solar e pelos reflexos de luz.Uma excelente qualidade de imagem pode ser obtida em vários ambientes complexos, tais como veículos conduz na atmosfera empoeirada, navios navegam sobre a água com luz refletora e aeronaves está voando através da nuvem.
O detector infravermelho refrigerado em duas cores combina as vantagens da detecção de ondas médias e de ondas longas num único conjunto de detectores infravermelhos refrigerados,que podem executar simultaneamente imagens de alto desempenho nas bandas de onda duplasPode ser utilizado para a detecção de fundos complexos e para a monitorização de alvos em movimento a alta velocidade.
