Detecção de Vazamento de Gás VOCs Resfriado MWIR Detector de Imagem Térmica 320x256 30μM
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Função | Detecção de Vazamento de Gás | Cryo Cooler | RS058/RS058I/LS734 |
|---|---|---|---|
| resolução do detector | 320 x 256 | Tamanho do pixel | 30μm |
| NETD | ≤15mK | Faixa espectral | 3,2±0,1~3,5±0,1μm |
| Realçar | Detector de imagem térmica MWIR 320x256,Detector de imagem térmica MWIR 30uM,Detector de imagem de gás óptico MWIR |
||
Descrição de produto

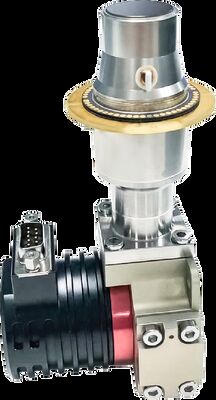

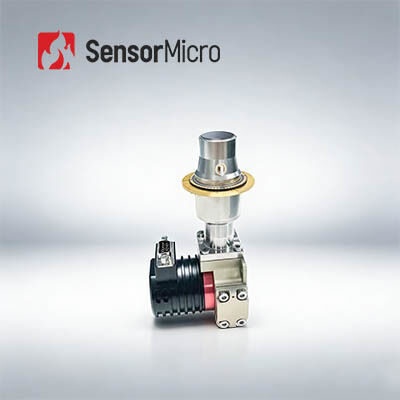

Detecção de Vazamento de Gás VOCs Resfriado MWIR Detector de Imagem Térmica 320x256 30μM
Descrição do produto
O detector infravermelho resfriado C330M-G foi especialmente desenvolvido para detecção de vazamento de gás VOCs com a função de converter a radiação infravermelha do alvo com comprimento de onda de 3,2~3,5μm em sinal elétrico.Sua interface mecânica externa, interface óptica e interface eletrônica são comumente usadas e podem ser expandidas.O C330M-G pode ser amplamente utilizado em monitoramento de ambiente atmosférico e detecção de vazamento de gás, descarga de poluentes, detecção de gás químico em plantas petroquímicas e refinarias.
Principais características
Imagem Óptica de Gás
• Detecção sem contato de longo alcance
• Alta eficiência, segurança e ampla gama de detecção de vazamento de gás
Alta sensibilidade
• Detector infravermelho resfriado de alta sensibilidade, bastante eficiente na aplicação de baixa concentração de gás e fluxo lento de gás
• A detecção eficaz de vazamentos inclui alcanos, alcenos, álcoois, benzenos, cetonas e outros gases
Projetado para requisitos de usuários
• Suporta fonte de alimentação de 12 V para certificação à prova de explosão
• Vários crioresfriadores disponíveis para peso leve, baixo consumo de energia, longa vida útil e alta confiabilidade
• Faixa espectral personalizável: 3μm~5μm MWIR (para mais tipos de detecção de gás: CO, CO2 etc.)
especificações do produto
| Modelo | C330M-G | ||
| Material Sensível | HgCdTe/MCT | ||
| Resolução | 320×256 | ||
| Tamanho do pixel | 30μm | ||
| Alcance Espectral | 3,2μm±0,1μm～3,5μm±0,1μm (Faixa personalizável: 3μm~5μm) | ||
| Modo de trabalho | Instantâneo;Modo de Integração ITR;Modo Windows;Anti-floração | ||
| Capacidade de Carga | 36Me-/12Me- | ||
| Alcance Dinâmico | ≥80dB | ||
| Número de saída | 1 ou 4;Até 6,6MHz/por Saída | ||
| NETD típico | 10mK (F1.5) | ||
| Taxa efetiva de pixels | ≥99,5% | ||
| Não uniformidade de resposta | ≤8% | ||
| Resfriador criogênico | RS058 | RS058I | LS734 |
| Tipo de refrigerador | Resfriador Stirling Rotativo Integral | Resfriador Stirling Rotativo Integral | Resfriador Stirling Rotativo Linear |
| Consumo de energia estável | ≤7W | ≤7W | ≤10W |
| máx.Consumo de energia | ≤15W | ≤15W | ≤45W |
| Fonte de energia | 24 Vcc | 12 V CC | 24 Vcc |
| Tempo de Resfriamento | ≤6min30s | ≤7min | ≤5min |
| Tamanho (mm) | 142 x 58,5 x 71 | 142×58,5×71 | Compressor Φ46×122 Dewar Φ40×114 |
| Peso | ≤600g | ≤600g | ≤1,2kg |
| Temperatura de trabalho | -45°C ~ +71°C | ||
Aplicações industriais
O detector de imagens térmicas MWIR refrigerado para detecção de vazamento de gás C330M-G é usado para clientes com forte capacidade de desenvolvimento.Ao integrar este sensor térmico refrigerado, os VOCs invisíveis (compostos orgânicos voláteis) podem ser detectados e visualizados para evitar mais danos.Esses gases incluem: Metano, Etano, Propano, Butano, Pentano, Hexano, Heptano, Octano, Etileno, Propileno, Isopreno, Metanol, Etanol, Butanona, Benzeno, Tolueno, Xileno, Etilbenzeno, etc.
Exposições
perguntas frequentes
1. Vantagens da geração de imagens de gás óptico
Economia de tempo e eficiência: suporta detecção em tempo real em grande escala, localização rápida de vazamentos, sem necessidade de interromper a produção.
Detecção de longo alcance: longe de áreas perigosas e complexas, testes não destrutivos sem contato, sem fonte de radiação adicional
Fácil de analisar: imagem intuitiva, armazenamento instantâneo, análise conveniente
Inspeção multifuncional: uma variedade de gases pode ser detectada, com excelente função de medição remota de temperatura
2. Princípio de funcionamento da geração de imagens de gás óptico
A imagem óptica de gás é um tipo de tecnologia infravermelha que pode ver gases industriais invisíveis.
Depois de absorver a radiação infravermelha em comprimentos de onda específicos, a diferença de radiação infravermelha causará entre o gás e o fundo.
O detector infravermelho de detecção de vazamento de gás com filtro de banda estreita embutido recebe apenas a banda infravermelha perto do pico de absorção infravermelha do gás e pode converter o gás em imagens infravermelhas visíveis através da diferença de radiação entre o gás e o fundo.
