Módulo de Câmera Térmica Resfriada MWIR 320x256 30μM para Detecção de Vazamentos de Gás Metano
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xFunção | Detecção de Vazamento de Gás | Cryo Cooler | RS058/RS058I |
---|---|---|---|
resolução do detector | 320 x 256 | Tamanho do pixel | 30μm |
NETD | 10mK (F1.5) | Faixa espectral | 3,2±0,1~3,5±0,1μm |
Realçar | Módulo de câmera térmica resfriada 320x256,Módulo de câmera térmica resfriada 30uM,Módulo de câmera de imagem de gás MWIR |

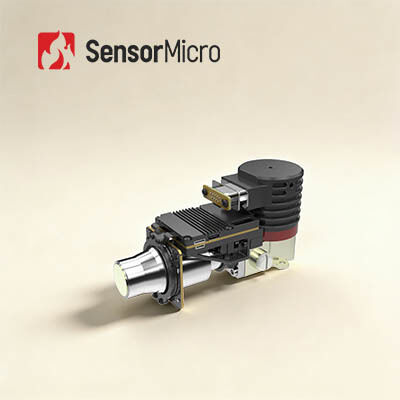

Módulo de Câmera Térmica Resfriada MWIR 320x256 30μM para Detecção de Vazamentos de Gás Metano
O módulo AD resfriado EYAS330G é desenvolvido com base no detector infravermelho resfriado C330M-G e equipado com circuito de processamento de sinal de alto desempenho.É um acelerador para clientes que têm dificuldade em iniciar a integração rápida do sistema de imagem óptica de gás.Ao utilizar a tecnologia infravermelha, os vazamentos invisíveis de compostos orgânicos voláteis (VOCs) podem ser detectados de forma rápida e eficaz para garantir a segurança na produção, transporte e processamento de empresas petroquímicas.
Encurtar o ciclo de desenvolvimento
• Adote circuitos de processamento de sinal de alto desempenho para realizar a conversão de sinal analógico em sinal digital
• Suporta fonte de alimentação de 12 V para certificação à prova de explosão
Integração fácil e rápida
• Saída da interface Cameralink de dados RAW de 16 bits, controle de porta serial
• Estrutura integrada com dimensão consistente com o detector
Modelo | EYAS330G | EYAS330G2 |
atuação | ||
Resolução | 320×256 | |
Tamanho do pixel | 30μm | |
Resfriador criogênico | RS058 | RS058I |
Alcance Espectral | 3,2μm±0,1μm~3,5μm±0,1μm | |
Tempo de resfriamento (25 ℃) | ≤6min30s | ≤7min |
NETD típico | 10mK (F1.5) | |
Modo de trabalho | ||
Taxa de quadros | 1~200Hz (ajustável) | |
Modo de trabalho | Instantâneo;Modo de Integração ITR;Modo Windows;Anti-floração | |
Especificações Eletricas | ||
Interface externa padrão | QSH 60 pinos | |
vídeo digital | Saída do Cameralink: dados brutos de 16 bits | |
Sincronização Externa | CC1: Sincronização Externa do Quadro INT CC2: Sincronização Externa MC |
|
Comunicação | Porta serial Cameralink: TFG+/-, TC+/-, 9600bps | |
Fonte de energia | Painel de imagem do canal 1: 5V Canal 1 Cryocooler: 24V |
Painel de imagem do canal 1: 5V Canal 1 Cryocooler: 12V |
Consumo de energia estável | 7W | |
Tamanho (mm) | 142×58,5×71 | |
Peso | ≤680g | |
Temperatura de trabalho | -40°C~+60°C |
O módulo AD resfriado EYAS330G é usado para visualizar os VOCs invisíveis (compostos orgânicos voláteis) e detectar vazamento de gás como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol, etanol, Butanona, Benzeno, Tolueno, Xileno, Etilbenzeno, etc.
1. Aplicação de LWIR, MWIR/LWIR Duel-color Cooled Detector Infravermelho
Na tecnologia de imagem térmica infravermelha, os detectores térmicos de onda longa têm forte penetração em atmosferas empoeiradas, não são perturbados pelos efeitos do brilho do sol e reflexos da luz.Uma qualidade de imagem excepcional pode ser obtida em vários ambientes complexos, como condução de veículos em atmosfera poeirenta, navegação de navio na água com luz reflexiva e aeronave voando através da nuvem.
O detector infravermelho resfriado de duas cores combina as vantagens da detecção de onda média e onda longa em um conjunto de detector infravermelho resfriado, que pode realizar simultaneamente imagens de alto desempenho nas bandas de onda duplas, reduzindo bastante a taxa de falsos alarmes.Ele pode ser usado para a detecção de fundos complexos e o monitoramento de alvos em movimento de alta velocidade.
