Núcleo de câmera térmica LWIR não resfriado iSE612 com resolução de 640x512, tamanho de pixel de 12μm e operação sem obturador

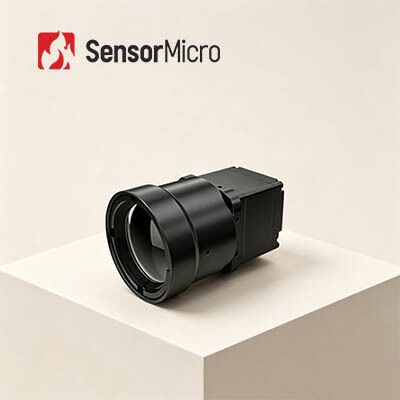

  • iSE612 Uncooled LWIR Thermal Camera Core with 640x512 Resolution 12μm Pixel Size and Shutterless Operation
  • iSE612 Uncooled LWIR Thermal Camera Core with 640x512 Resolution 12μm Pixel Size and Shutterless Operation
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iSE612
Quantidade de ordem mínima 1 pedaço
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Consumo típico de energia 0,8 W a 50 Hz a 23 ± 3 ℃ Tipo Módulo infravermelho não resfriado
Resolução 640x512/12μm NETD ≤20mK
Resposta espectral 8μm ~ 14μm Taxa de quadros digitais 50Hz
Destacar

Núcleo 12uM da câmera de LWIR

,

Núcleo da câmera de PLUG612 LWIR
Deixe um recado
Descrição de produto
núcleo térmico Uncooled 640x512 12μm da câmera iSE612 LWIR com imagem térmica clara
Visão geral do produto

O núcleo de imagem térmica iSE612 combina um sensor térmico não resfriado de 640x512/12μm com componentes ópticos abrangentes, circuitos de processamento de sinal e algoritmos avançados de processamento de imagem para fornecer clareza de imagem excepcional e desempenho superior.

Este núcleo de câmera infravermelha elimina a necessidade de calibração do obturador, resolvendo efetivamente problemas de gagueira e ruído durante a observação. Projetado para diversos requisitos de usuário, o iSE612 suporta algoritmos de super-resolução, picture-in-picture, OSD personalizável, modo de suspensão, zoom eletrônico e outros recursos avançados. Ele oferece diversas interfaces de vídeo e opções de lentes para fácil integração, com design otimizado para SWaP, proporcionando excelente qualidade de imagem em aplicações com espaço limitado.

Principais recursos
  • Suave, estável e com alto custo-benefício:Não é necessária calibração do obturador durante a operação, eliminando interrupções de imagem comuns em sistemas tradicionais baseados em obturador. Utiliza detector de embalagem cerâmica ApexCore de alto custo com NETD≤20mK.
  • Compacto e leve, flexível para integração:Dimensões tão pequenas quanto 25,4×25,4×22,7mm, peso do núcleo nu ≤26±1,5g. O design estrutural que economiza espaço permite layout e integração flexíveis do sistema.
  • Recursos avançados para integração perfeita:Suporta algoritmos de super-resolução, imagem em imagem, OSD personalizável, modo de suspensão, calibração com um clique e compatibilidade com vários monitores Micro OLED. Compatível com múltiplas lentes ópticas e componentes de extensão para fácil desenvolvimento secundário e personalização do sistema.
Especificações do produto
Modelo iSE612
Indicadores de detectores IR
Material Sensível VOx
Resolução 640×512
Tamanho dos pixels 12μm
Resposta Espectral 8μm ~ 14μm
NETD típico ≤20mK
Processamento de imagem
Taxa de quadros digitais 50Hz
Hora de inicialização 6s
Vídeo Digital YUV420/YUV422/RGB888/CRU
Algoritmo de imagem NUC/RDC/DNS/DDE/SFFC
Sem obturador Suportado
Exibição de imagem 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente)
Direção da imagem Horizontal/Vertical/Diagonal
Zoom Digital 1x/2x/4x/8x
Elétrica
Interface externa padrão 50 pinos:BP040SB-50-0114-B-R0
Interface de comunicação TTL-232/USB2.0
Interface de vídeo digital DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Componentes de extensão USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Interface Elétrica
Tensão de alimentação 2,7 V ~ 5,3 V
Consumo típico de energia 0,8 W a 50 Hz a 23 ± 3 ℃
Mecânica/Lente
Tamanho do núcleo nu (mm) 25,4×25,4×22,7mm φ36×24,3mm
Peso do núcleo nu (g) 26±1,5 28±1,5
Lente óptica Foco fixo atérmico: 4,8 mm / 9,1 mm / 13 mm / 19 mm Foco fixo atérmico: 25mm/35mm/50mm/70mm/100mm
Foco manual: 25mm/35mm/50mm
Lente motorizada: 75mm/100mm/150mm
Zoom contínuo: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm
Impacto Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes 1500g@0,4ms
Vibração 5,35g, vibração aleatória, 3 eixos
Componentes do obturador Opcional
Adaptabilidade Ambiental
Temperatura operacional -40℃~+70℃
Temperatura de armazenamento -45℃~+85℃
Umidade 5%~95%, sem condensação
Certificação ROHS2.0/REACH
Aplicações Industriais
Visão Industrial Combate a Incêndios e Resgate Vigilância de Segurança Observação ao ar livre Visão mecânica Eletrônicos de consumo
Nossas vantagens
  • Documentação completa:Manuais de produtos, guias de configuração e referências de seleção para implementação imediata.
  • Assistência de desenvolvimento e teste:Exemplos de serviços integrados de testes, avaliação de desempenho e verificação de parâmetros.
  • Kit de ferramentas avançado para desenvolvedores:SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
  • Suporte Técnico Remoto:Suporte 24 horas por dia, 7 dias por semana, com resposta rápida e resolução oportuna para problemas críticos.
  • Garantia:Peças originais e adesão rigorosa ao processo para restaurar o desempenho ideal.
Perguntas frequentes
O que é a resolução do detector infravermelho?
A resolução do detector infravermelho refere-se ao número de pixels na imagem térmica. Maior resolução significa mais pontos de observação e medição de temperatura, permitindo a detecção de alvos menores a distâncias maiores. As resoluções comuns de imagens térmicas infravermelhas variam de 256x192, 384x288, 640x512, 800x600, 1024x768 a 1280x1024. Uma resolução mais alta normalmente aumenta o custo do detector.
O que é campo de visão (FOV)?
Campo de visão refere-se ao campo de visão bidimensional do espaço do objeto observado pelo sistema óptico do termovisor infravermelho. Tomando o FOV horizontal como exemplo, com tamanho de matriz de detectores A×B, tamanho de pixel d e distância focal da lente f, o ângulo FOV horizontal θ = 2×arctan (A×d/2f). Depois de selecionar a matriz do detector e o tamanho do pixel, o campo de visão muda apenas com a distância focal do sistema óptico: uma distância focal mais longa resulta em um campo de visão mais estreito, enquanto uma distância focal mais curta fornece um campo de visão mais amplo.
