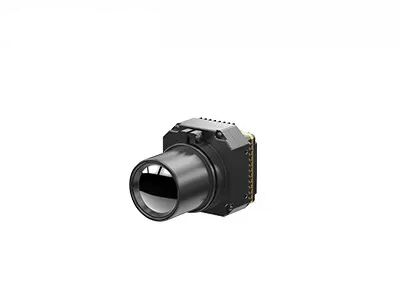

PLUG612 Núcleo da câmera LWIR não refrigerado 640x512 12μm com imagem térmica nítida
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo | Módulo infravermelho não refrigerado | Definição | 640x512 / 12μm |
|---|---|---|---|
| Consumo Típico de Energia | ＜1,2W | NETD | ＜30mK |
| Tamanho | 44,5x44,5x36,6mm | Peso | ≤85g |
| Realçar | Núcleo 12uM da câmera de LWIR,Núcleo da câmera de PLUG612 LWIR |
||
Descrição de produto
Módulo térmico de PLUG612 LWIR
Módulo infravermelho Uncooled da câmera de PLUG612 LWIR 640x512/12μm com imagiologia térmica clara
Descrição do produto
PLUG612 é um dos módulos térmicos uncooled da câmera do IR da série da TOMADA desenvolvidos pela tecnologia de sensor global (GST).
O sensor térmico uncooled consistido de 640x512/12µm, a série completa de componentes óticos, o circuito do tratamento dos sinais e o algoritmo original do processamento de imagens, o núcleo da imagiologia térmica PLUG612 fornecem a imagem clara e o desempenho superior.
O módulo PLUG612 térmico uncooled pode ser usado nas áreas como as cargas úteis animais etc. da observação, da busca e do salvamento, as de combate ao fogo, do UAV.
A tecnologia de sensor global é um fornecedor infravermelho principal do detector e da câmera do OEM fabricante do módulo. A empresa cobre uma área de 30 mil medidores quadrados com os 20 mil quartos desinfetados dos medidores quadrados, que pode fornecer clientes uma fonte estável dos produtos infravermelhos.
Características principais
- NETD<30mk>
- Desempenho estável
- Integração fácil
- Qualidade & detalhes claros da imagem
- Adaptação ambiental forte
Especificações de produto
| Modelo | PLUG612 |
| Desempenho do detector do IR | |
| Definição | 640x512 |
| Passo do pixel | 12μm |
| Escala espectral | 8~14μm |
| NETD | <30mk> |
| Processamento de imagens | |
| Taxa de quadros | 9Hz/25Hz/30Hz/50Hz/60Hz |
| Tempo de partida | <10s> |
| Vídeo análogo | PAL/NTSC |
| Vídeo de Digitas | RAW/YUV/BT656/LVDS |
| Componente da extensão | USB/Camerlink |
| Escurecendo o modo | Linear/histograma/misturado |
| Zumbido de Digitas | 1~8X zumbido contínuo, tamanho de etapa 1/8 |
| Exposição de imagem | Cor quente/pseudo- quente/branca preta |
| Sentido da imagem | Horizontalmente/verticalmente/diagonalmente aleta |
| Algoritmo da imagem | NUC/AGC/IDE |
| Especificação elétrica | |
| Relação externo padrão | relação 50pin_HOURS |
| Modo de uma comunicação | RS232-TTL, 115200bps |
| Tensão de fonte | 4~6V |
| Consumo de potência típico | <1> |
| Características físicas | |
| Dimensão (milímetros) | 44.5x44.5x36.6 |
| Peso | ≤85g |
| Adaptação ambiental | |
| Temperatura da operação | -40°C ~ +70°C |
| Temperatura de armazenamento | -45°C ~ +85°C |
| Umidade | 5%~95%, Não-condensando-se |
| Vibração | Vibração aleatória 5.35grms, linha central 3 |
| Choque | onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6 |
| Sistema ótico | |
| Lente opcional | Foco fixo atérmico: 13mm/19mm/24mm |
Aplicações industriais
O módulo térmico da câmera PLUG612 é amplamente utilizado na segurança e a monitoração, o ar livre, o salvamento da aplicação da lei, a luta contra o incêndio e o salvamento, as cargas úteis etc. de ADAS, de UAV.
Nossas vantagens
FAQ
1. O que é definição infravermelha do detector
Isto é, o número de pixéis da imagiologia térmica. Os meios mais de alta resolução mais pontos da observação e da medida da temperatura, assim alvo menor em mais interurbano podem ser observados e medido. Geralmente a definição das escalas infravermelhas da imagiologia térmica de 256x192, de 384x288, de 640x512, de 800x600, de 1024x768, de 1280x1024, etc. Com mais de alta resolução, o custo do detector será mais.
2. Campo de visão (FOV)
Refere o campo de visão bidimensional do espaço de objeto observado pelo sistema ótico do tonalizador térmico infravermelho. Tomando o FOV horizontal como um exemplo, supondo que o tamanho da disposição do detector é A×B, o tamanho do pixel é d, e a distância focal da lente é f, a seguir o ângulo horizontal θ=2×acrtan do FOV (A×d/2f).
Após o detector a disposição e o tamanho do pixel são selecionados, as únicas mudanças do campo de visão com a distância focal do sistema ótico: com distância focal mais longa, o campo de visão será mais estreito; com distância focal mais curto, o campo de visão será mais largo.
