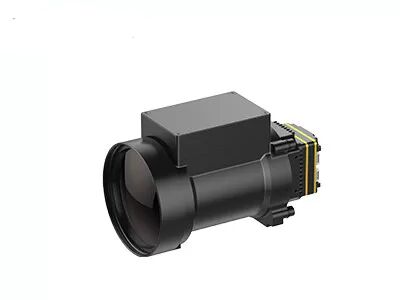

módulo Uncooled da câmera da imagiologia térmica de 8~14μm LW para a luta contra o incêndio
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDefinição | 640x512 / 17μm | Lentes da câmera | Múltiplos disponíveis |
---|---|---|---|
Peso | <90g | NETD | <30mK |
Alcance Espectral | 8~14μm LW | Tamanho | 44,5x44,5x33,6 mm |
Realçar | Módulo de combate ao fogo da câmera da imagiologia térmica,módulo Uncooled da câmera de 14um LW |
640x512 / módulo Uncooled da câmera da imagiologia térmica de 17μm para o ar livre, observação animal
PLUG617 é um do módulo térmico uncooled do sensor da câmera da série da TOMADA desenvolvido pela tecnologia de sensor global (GST).
O sensor térmico uncooled consistido da câmera de 640x512/17µm, a série completa de componentes óticos, o circuito do tratamento dos sinais e o algoritmo original do processamento de imagens, o módulo da câmera de PLUG617 LWIR fornecem a imagem clara e o desempenho superior.
Os módulos infravermelhos uncooled da série da TOMADA são desenvolvidos especialmente para as várias exigências personalizadas da observação, que fornecem várias relações industriais padrão e as opções infravermelhas da lente para cumprir exigências específicas da integração. Algumas soluções profissionais da imagiologia térmica foram aplicadas a muitas aplicações.
- NETD<30mk>
- Desempenho estável
- Integração fácil & encaixe
- Qualidade & detalhes claros da imagem
- Adaptação ambiental forte
Modelo | PLUG617 |
Desempenho do detector do IR | |
Definição | 640x512 |
Passo do pixel | 17μm |
Escala espectral | 8~14μm |
NETD | <30mk |
Processamento de imagens | |
Taxa de quadros | 9Hz/25Hz/30Hz/50Hz/60Hz |
Tempo de partida | <10s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitas | RAW/YUV/BT656/LVDS |
Componente da extensão | USB/Camerlink |
Escurecendo o modo | Linear/histograma/misturado |
Zumbido de Digitas | 1~8X zumbido contínuo, tamanho de etapa 1/8 |
Exposição de imagem | Cor quente/pseudo- quente/branca preta |
Sentido da imagem | Horizontalmente/verticalmente/diagonalmente aleta |
Algoritmo da imagem | NUC/AGC/IDE |
Especificação elétrica | |
Relação externo padrão | relação 50pin_HOURS |
Modo de uma comunicação | RS232-TTL, 115200bps |
Tensão de fonte | 4~6V |
Consumo de potência típico | <1> |
Características físicas | |
Dimensão (milímetros) | 44.5x44.5x36.6 |
Peso | <90g> |
Adaptação ambiental | |
Temperatura da operação | -40°C ~ +70°C |
Temperatura de armazenamento | -45°C ~ +85°C |
Umidade | 5%~95%, Não-condensando-se |
Vibração | Vibração aleatória 5.35grms, linha central 3 |
Choque | onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6 |
Sistema ótico | |
Lente opcional | Foco fixo atérmico: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lente motorizada: 75mm/100mm/150mm Zumbido ótico contínuo: 30-150mm |
O módulo do tonalizador PLUG617 térmico é amplamente utilizado na segurança e a monitoração, o ar livre, o salvamento da aplicação da lei, a luta contra o incêndio e o salvamento, as cargas úteis etc. de ADAS, de UAV.
1. Princípio de funcionamento da disposição plana focal infravermelha
Uma disposição de elementos fotossensíveis é arranjada no detector plano focal da disposição. Os raios infravermelhos emissores da infinidade são imaged nestes elementos fotossensíveis da disposição plana focal através do sistema ótico. O detector converte o sinal claro em um sinal elétrico e executa a amplificação integral, amostra, amortecedor de saída e sistema da multiplexação, e é enviado finalmente ao sistema de vigilância para formar uma imagem.
