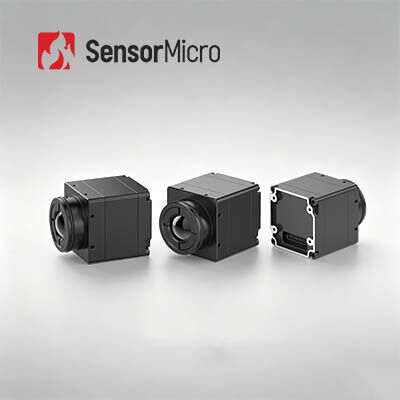

Módulo de câmera térmica LWIR 400x300 17μm não refrigerado com termografia industrial
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xResolução | 400x300 / 17μm | Taxa de quadros | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | Faixa espectral | 8~14μm |
Tamanho | 44,5x44,5x33,6 mm | Peso | ≤77g |
LWIR 400x300 / 17μm Núcleo de câmera de imagem térmica não refrigerada com termografia industrial
O núcleo da câmera térmica PLUG417R usa o detector infravermelho LWIR não resfriado de 400x300 / 17μm com uma função de medição de temperatura opcional com faixa de medição de -20℃ ~ 150 ℃ para medição de temperatura industrial ou corporal.Este módulo térmico infravermelho pode não apenas medir o valor da temperatura ao seu redor, mas também exibir a figura da imagem térmica.Portanto, deve ser sua melhor escolha monitorar a mudança de temperatura.
Este pequeno módulo de câmera infravermelha pode ser amplamente utilizado em aplicações de imagens térmicas infravermelhas, como termografia, inspeção de energia elétrica, inspeção predial etc.
- NETD <30mk, alta sensibilidade
- Desempenho estável
- Fácil Integração
- Qualidade e detalhes claros da imagem
- Faixa de temperatura personalizável
- Forte Adaptabilidade Ambiental
Modelo | PLUG417R |
Desempenho do Detector IR | |
Resolução | 400 x 300 |
Passo do pixel | 17μm |
Alcance Espectral | 8~14μm |
NETD | <30mk |
Processamento de imagem | |
Taxa de quadros | 25Hz/30Hz/50Hz/60Hz |
Hora de inicialização | <15s |
Vídeo Analógico | PAL/NTSC |
vídeo digital | RAW/YUV/BT656/LVDS |
Componente de Extensão | USB/Camerlink |
Modo de escurecimento | Linear/Histograma/Misto |
Zoom digital | 1~8X Zoom Contínuo, Tamanho do Passo 1/8 |
Exibição de imagem | Preto Quente/Branco Quente/Pseudocor |
Direção da imagem | Inverter horizontalmente/verticalmente/diagonalmente |
Algoritmo de imagem | NUC/AGC/IDE |
Especificação elétrica | |
Interface externa padrão | Interface 50pin_HRS |
Modo de comunicação | RS232-TTL, 115200bps |
Tensão de alimentação | 4,5~6V |
Medição de temperatura | |
Faixa de temperatura operacional | -10°C~50°C |
Faixa de temperatura | -20°C~150°C, 100°C~550°C |
Precisão de temperatura | ±2°C ou ±2% (Tomar o valor máximo) |
SDK | SDK ARM/Windows/Linux, termografia em tela cheia |
Características físicas | |
Dimensão (mm) | 44,5x44,5x36,6 |
Peso | ≤77g |
Adaptação Ambiental | |
Temperatura de Operação | -40°C ~ +70°C |
Temperatura de armazenamento | -45°C ~ +85°C |
Umidade | 5%~95%, sem condensação |
Vibração | Vibração aleatória 5,35 grms, 3 eixos |
Choque | Onda meia senoidal, 40g/11ms, 3 eixos 6 direções |
óptica | |
Lente opcional | Foco fixo atérmico: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
O núcleo da câmera térmica PLUG417R é amplamente utilizado em inspeção de energia elétrica, visão de máquina, segurança e monitoramento de HVAC em edifícios, ao ar livre, combate a incêndios e resgate, aplicação da lei e resgate, ADAS, cargas úteis de UAV, etc.
1. Por que os detectores de infravermelho precisam ser resfriados?
Com base na temperatura operacional e nas necessidades de resfriamento, o detector infravermelho pode ser dividido em resfriado e não resfriado.O sensor de imagem térmica não refrigerado funciona à temperatura ambiente, que tem uma resposta lenta e uma sensibilidade relativamente baixa.Enquanto o detector infravermelho resfriado funciona em temperatura criogênica.A razão é que o detector infravermelho resfriado é essencialmente um detector de fótons e precisa ser resfriado a baixas temperaturas para ter o melhor desempenho.
2. Sobre a tecnologia de embalagem de detectores infravermelhos FPA não resfriados
Atualmente, existem três principais tecnologias de embalagem no mercado de infravermelho: embalagem de metal, embalagem de cerâmica e embalagem em nível de wafer.De acordo com suas diferentes vantagens, eles podem ser aplicados a diferentes indústrias.
