Núcleo térmico alto NETD Uncooled 30mk 8~14μm da câmera da sensibilidade LWIR

Lugar de origem Wuhan, Província de Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo PLUG417R
Quantidade de ordem mínima 1 pedaço
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 400x300 / 17μm Taxa de quadros 25Hz/30Hz/50Hz/60Hz
NETD <30mK Alcance Espectral 8~14μm
Tamanho 44,5x44,5x33,6 mm Peso ≤77g
Realçar

Núcleo térmico da câmera de NETD 30mk

,

núcleo térmico Uncooled da câmera 14um

Deixe um recado
Descrição de produto

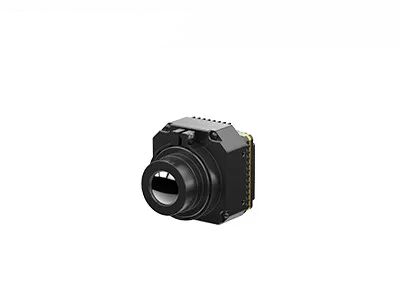

Módulo térmico Uncooled de PLUG417R



Núcleo Uncooled da câmera da imagiologia térmica de LWIR 400x300/17μm com Thermography industrial



Descrição do produto



O núcleo térmico da câmera de PLUG417R usa o detctor infravermelho uncooled de 400x300/17μm LWIR com uma função opcional da medida da temperatura com escala da medida do ℃ -20℃~150 para a medida industrial ou da temperatura corporal. Este módulo térmico infravermelho não pode mede somente o valor da temperatura em torno de você mas para indicar igualmente a figura da imagiologia térmica. Assim deve ser sua melhor escolha para monitorar a mudança de temperatura.





Este módulo infravermelho pequeno da câmera pode ser amplamente utilizado nas aplicações infravermelhas da imagiologia térmica tais como o Thermography, a inspeção do poder da eletricidade, construindo a inspeção etc. É benéfico aos clientes do OEM para o desenvolvimento e a integração secundários em todos os tipos de tonalizadores térmicos e das câmeras thermographic infravermelhas.



Características principais


- NETD<30mk> - Desempenho estável
- Integração fácil
- Qualidade & detalhes claros da imagem
- Variação da temperatura customizável
- Adaptação ambiental forte



Especificações de produto



Modelo PLUG417R
Desempenho do detector do IR
Definição 400x300
Passo do pixel 17μm
Escala espectral 8~14μm
NETD <30mk>
Processamento de imagens
Taxa de quadros 25Hz/30Hz/50Hz/60Hz
Tempo de partida <15s>
Vídeo análogo PAL/NTSC
Vídeo de Digitas RAW/YUV/BT656/LVDS
Componente da extensão USB/Camerlink
Escurecendo o modo Linear/histograma/misturado
Zumbido de Digitas 1~8X zumbido contínuo, tamanho de etapa 1/8
Exposição de imagem Cor quente/pseudo- quente/branca preta
Sentido da imagem Horizontalmente/verticalmente/diagonalmente aleta
Algoritmo da imagem NUC/AGC/IDE
Especificação elétrica
Relação externo padrão relação 50pin_HOURS
Modo de uma comunicação RS232-TTL, 115200bps
Tensão de fonte 4.5~6V
Medida da temperatura
Variação da temperatura de funcionamento -10°C~50°C
Variação da temperatura -20°C~150°C, 100°C~550°C
Precisão da temperatura ±2°C ou ±2% (tome o valor máximo)
SDK ARM/Windows/Linux SDK, Thermography da tela cheia
Características físicas
Dimensão (milímetros) 44.5x44.5x36.6
Peso ≤77g
Adaptação ambiental
Temperatura da operação -40°C ~ +70°C
Temperatura de armazenamento -45°C ~ +85°C
Umidade 5%~95%, Não-condensando-se
Vibração Vibração aleatória 5.35grms, linha central 3
Choque onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6
Sistema ótico
Lente opcional Foco fixo atérmico: 7.5mm/13mm/19mm/25mm/35mm



Aplicações industriais



O núcleo térmico da câmera de PLUG417R é amplamente utilizado na inspeção de Electric Power, a visão por computador, segurança de construção & monitoração da ATAC, ar livre, luta contra o incêndio & salvamento, aplicação da lei & salvamento, cargas úteis etc. de ADAS, de UAV.



Núcleo térmico alto NETD Uncooled 30mk 8~14μm da câmera da sensibilidade LWIR 0



Elogios dos clientes



Núcleo térmico alto NETD Uncooled 30mk 8~14μm da câmera da sensibilidade LWIR 1



FAQ



1. Sobre o detector térmico


O princípio de trabalho de detectores térmicos é tomar vantagens do efeito térmico para aquecer a transformação do elemento da detecção e do calor da causa de algumas propriedades físicas de modo que a energia da radiação do IR possa ser detectada.

O detector térmico trabalha na temperatura ambiente. Durante sua operação, há as mudanças de temperatura, que podem ter a resposta lenta e relativamente baixa uma sensibilidade comparada com os detectores do fotão.

Há principalmente 4 tipos do detector térmico infravermelho: Par termoelétrico/termopilha, detector de Pyroelectric, termistor/bolômetro, Microbolometer



2. Como faz a imagiologia térmica infravermelha trabalho?


O sistema infravermelho da imagiologia térmica é uma detecção do não-contato e uma identificação passivas da tecnologia infravermelha. Focaliza a radiação infravermelha da cena no detector infravermelho plano focal da disposição através do sistema ótico infravermelho que pode passar com a radiação infravermelha. O detector térmico converte o sinal da radiação da intensidade diferente no sinal elétrico correspondente, e então através da amplificação e do vídeo que processam, formulários a imagem infravermelha que pode ser observada pelos olhos nus.
