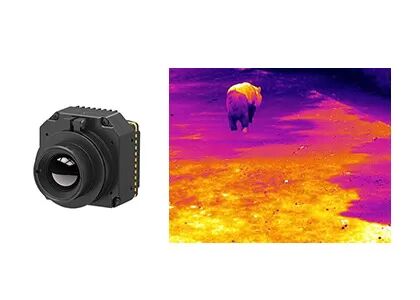

Núcleo térmico linear 400x300 Uncooled 50Hz da câmera de LWIR
| Lugar de origem | Wuhan, Província de Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | PLUG417R |
| Quantidade de ordem mínima | 1 pedaço |
| Preço | Negociável |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 400x300 / 17μm | Taxa de quadros | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | Faixa espectral | 8~14μm |
| Tamanho | 44,5x44,5x33,6 mm | Peso | ≤77g |
| Destacar | Núcleo térmico linear da câmera de LWIR,núcleo térmico da câmera de 50Hz LWIR |
||
Descrição de produto
PLUG417R Módulo térmico não resfriado
LWIR 400x300 / 17μm Núcleo de câmera de imagem térmica não resfriada com termografia industrial
Descrição do produto
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementEste módulo térmico infravermelho pode não só medir o valor da temperatura ao seu redor, mas também exibir a figura de imagem térmica.
Este pequeno módulo de câmera infravermelha pode ser amplamente utilizado em aplicações de imagem térmica infravermelha, como termografia, inspeção de energia elétrica, inspeção de edifícios, etc.É benéfico para os clientes OEM para o desenvolvimento secundário e integração em todos os tipos de imagens térmicas e câmaras termográficas infravermelhas.
Principais características
- NETD < 30mk, Alta sensibilidade
- Desempenho estável
- Fácil integração
- Qualidade de imagem clara e detalhes
- Intervalo de temperatura personalizável
- Forte adaptabilidade ao ambiente
Especificações do produto
| Modelo | Plug-in 417R |
| Desempenho do detector IR | |
| Resolução | 400x300 |
| Pitch de pixel | 17 μm |
| Faixa espectral | 8 ~ 14 μm |
| NETD | < 30mk |
| Processamento de imagem | |
| Taxa de quadros | 25 Hz/30 Hz/50 Hz/60 Hz |
| Tempo de arranque | < 15 s |
| Vídeo analógico | PAL/NTSC |
| Vídeo digital | O sistema deve ser equipado com um sistema de visualização de imagem. |
| Componente de extensão | USB/Camerlink |
| Modo de atenuação | Linear/Histograma/Mixido |
| Zoom digital | 1 ~ 8X Zoom contínuo, tamanho do passo 1/8 |
| Exibição de imagem | Negro Quente/Branco Quente/Pseudocolor |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | NUC/AGC/IDE |
| Especificação elétrica | |
| Interface externa padrão | Interface 50pin_HRS |
| Modo de comunicação | RS232-TTL, 115200bps |
| Tensão de alimentação | 4.5~6V |
| Medição da temperatura | |
| Intervalo de temperatura de funcionamento | -10°C a 50°C |
| Intervalo de temperatura | -20°C a 150°C, 100°C a 550°C |
| Precisão de temperatura | ±2°C ou ±2% (Tome o valor máximo) |
| SDK | ARM/Windows/Linux SDK, termografia em tela cheia |
| Características físicas | |
| Dimensão (mm) | 44.5 x 44.5 x 36.6 |
| Peso | ≤ 77 g |
| Adaptação ao ambiente | |
| Temperatura de operação | -40°C ~ +70°C |
| Temperatura de armazenamento | -45°C ~ +85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | Vibração aleatória 5,35 gramas, 3 eixos |
| Choque. | Meia onda senoidal, 40g/11ms, 3 eixos 6 direção |
| Óptica | |
| Lente opcional | Foco fixo Atermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Aplicações industriais
O núcleo da câmera térmica PLUG417R é amplamente utilizado na inspeção de energia elétrica, visão de máquina, segurança e monitoramento de HVAC de edifícios, ao ar livre, combate a incêndios e resgate, aplicação da lei e resgate, ADAS,Cargas úteis de UAV, etc..
Nosso modo de serviço
Pre-Vendas
Análise dos requisitos
Avaliação do cenário
Seleção de produtos
Soluções personalizadas
Deslocação
Entrega rápida
Integração e testes do sistema
Formação técnica
Orientações para a aplicação
Serviços pós-venda
Diagnóstico remoto
Serviço de garantia
Atualizações do firmware
Manutenção técnica
Perguntas frequentes
1O que é o DRI Range?
É um meio de medir a distância a que um detector infravermelho pode produzir uma imagem de um alvo específico e pode ser dividido em faixa de detecção, faixa de reconhecimento, faixa de identificação.
D (Detecção): capacidade de distinguir um objeto do fundo
R (Reconhecimento): capacidade de classificar a classe do objeto (animal, humano, veículo, barco...)
I (identificação): capacidade de descrever o objeto em pormenor (um homem de chapéu, um veado, um jipe...)
De acordo com os critérios de Johnson, quando a probabilidade de detalhe do alvo visível na distância DRI é de 50%, os pares mínimos de linhas numéricas do alvo são 1:3:6 (ou 1:4: 8), e o número mínimo de pixels correspondente é 2:612 (ou 2:816).
Assumindo que o diâmetro do alvo é H, a distância focal é f, o tamanho do pixel é d, e o número de pares de linhas é n, então a distância de visão L = H × f / ((2n × d)
