xDefinição | 640x512 | Consumo de potência | 0,7w |
---|---|---|---|
Alcance Espectral | 8~14μm | Passo do pixel | 12μm |
NETD típico | ≤40mk | Taxa de quadros | 30 Hz |
Realçar | módulo térmico da câmera da definição 640x512,Módulo térmico da câmera das cargas úteis do UAV,Câmera térmica Uncooled 640x512 |

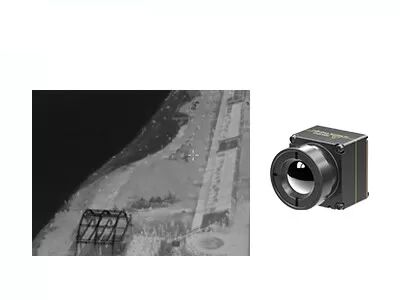

Núcleo infravermelho Uncooled 640x512 12um da câmera do tamanho minúsculo para cargas úteis do UAV
Como um fabricante principal de detectores infravermelhos uncooled de refrigeração & dos módulos térmicos, a tecnologia global desenvolve um tamanho minúsculo e um núcleo infravermelho de pouco peso iTL612R da imagiologia térmica pro, que seja a versão compacta do núcleo infravermelho iTL612R da câmera.
Orientado inteiramente para a troca-c (tamanho-peso-e o poder-custo), o tamanho e o peso núcleo infravermelho da câmera de iTL612R do pro têm estado já no pelotão da frente na indústria. É a melhor escolha para os clientes que têm restringir exigências no tamanho e no peso ao integrar seus próprios zangões.
Fornecendo o detector infravermelho auto-em desenvolvimento 640×512/12μm do bolacha-nível, a categoria IP67 da proteção da lente, a versão da medida da imagem latente e da temperatura, e várias soluções de SDK, o pro módulo térmico de iTL612R responde para espaçar limitações com tamanho menor e peso mais claro, consegue uma vida da bateria mais longa com consumo de uma mais baixa potência, supera problemas da integração no campo dos produtos eletrónicos de consumo, e fornece mais soluções para produtos compactos e portáteis.
É desenvolvido especialmente para o campo da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, a ajuda humanitária & o salvamento, o Forest Fire Prevention, a segurança urbana etc.
Projeto compacto & de pouco peso
• Tamanho: 17mm×17mm×22mm (com lente de 9.1mm)
• Peso: 13g (com lente de 9.1mm)
• Consumo de potência tão baixo quanto 0.7W
Imagem clara & radiometria exata
• Algoritmo brandnew do processo da imagem: NUC/3DNR/DNS/DRC/EE
• Apoio Windows/Linux/ARM SDK
• Apoio medida regional, do ponto & do isoterma da temperatura
Várias relações para a integração fácil
• DVP/LVDS/USB2.0 relações, saída de dados da imagem de RAW/YUV, controle da porta de série
Modelo | iTL612R pro |
Desempenho do detector do IR | |
Material sensível | Óxido do vanádio |
Definição | 640×512 |
Tamanho do pixel | 12μm |
Escala espectral | 8~14μm |
NETD típico | ≤40mk |
Processamento de imagens | |
Taxa de quadros | 30Hz |
Tempo de partida | 5s |
Vídeo de Digitas | RAW/YUV/BT656 |
Algoritmo da imagem | Correção da não uniformidade (NUC) redução de ruído 3D (3DNR) De-ruído (DNS) Compressão do alcance dinâmico (manual do transportador) Realce de borda (EE) |
Exposição de imagem | Cor quente/pseudo- quente/branca preta |
Software do PC | |
ICC software | Controle & exibição de vídeo de módulo |
Especificações elétricas | |
Relação externo padrão | 30Pin_HOURS: DF40C-30DP-0.4V (51), (HORAS, homem) |
Placa de expansão de USB | Tipo-c |
Relação de comunicação | RS232-TTL/USB2.0 |
Relação video de Digitas | CMOS8/USB2.0 |
Tensão de fonte | 4.0-5.0V V VDC |
Consumo de potência típico | 0.7W |
Medida da temperatura | |
Variação da temperatura de funcionamento | -10°C~+50°C |
Escala da medida da temperatura | -20°C~+150°C, 0°C~550°C; Personalização e expansão do apoio |
Precisão da medida da temperatura | Maior de ±2°C ou de ±2% (@23℃±3℃) |
Medida regional da temperatura | Valor máximo, mínimo e médio do apoio da temperatura regional da saída |
SDK | Apoio Windows/Linux/ARM; Consiga a análise e a conversão do córrego video do cinza à temperatura |
Características físicas | |
Tamanho (milímetros) | 17×17×22 (com lente de 9.1mm) |
Peso | 13g (com lente de 9.1mm) |
Adaptação ambiental | |
Temperatura de funcionamento | -40°C~+70°C |
Temperatura de armazenamento | -45°C~+85°C |
Umidade | 5%~95%, Não-condensando-se |
Vibração | 5.35grms, linha central 3 |
Choque | onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6 |
Certificados | ROHS2.0/REACH |
Sistema ótico | |
Lente opcional | Foco fixo atérmico: 9.1mm |
Módulo da imagiologia térmica de iTL612R o pro pode ser integrado em cargas úteis do UAV e dispositivos wearable de modo que sejam amplamente utilizada no campos da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, o relevo & o salvamento, Forest Fire Prevention, a segurança urbana etc.
1. Como faz plano focal uncooled o trabalho do microbolometer da disposição?
Usando o princípio do efeito térmico brilhante infravermelho, o detector infravermelho uncooled converte a energia da radiação infravermelha na energia calorífica com material da absorção infravermelha, de modo que a temperatura dos aumentos materiais sensíveis. Então, um determinado parâmetro físico das mudanças materiais sensíveis em conformidade e conversos no sinal elétrico ou no sinal claro visível através de um determinado mecanismo da conversão projetado realizar a detecção do objeto.
2. Que é a vantagem de detector infravermelho uncooled?
O detector plano focal infravermelho Uncooled não precisa um dispositivo mais fresco integrado do conjunto do vaso Dewar (IDCA) e pode trabalhar na temperatura ambiente. Tem as vantagens do começo rápido, consumo da baixa potência, tamanho pequeno, peso leve, longa vida, baixo custo e assim por diante. Embora a sensibilidade de detector infravermelho uncooled do plano focal não fosse tão boa quanto aquela de detectores infravermelhos de refrigeração, após anos de desenvolvimento, seu desempenho de custo foi obviamente melhor do que o detector de refrigeração, que tem uma perspectiva mais larga da aplicação.
3. Classificação das disposições planas focais infravermelhas
De acordo com o método refrigerando, a disposição plana focal infravermelha pode ser dividida em detectores de refrigeração e uncooled da imagiologia térmica. O detector infravermelho de refrigeração de FPA adota principalmente a garrafa do vaso Dewar/refrigerador do início rápido refrigerador e a garrafa do vaso Dewar/ciclo de estrangulamento de Stirling presentemente. Quando o detector térmico uncooled de FPA IR trabalhar na temperatura ambiente. É o núcleo de sistema uncooled da imagiologia térmica. Os materiais calor-sensíveis os mais comuns incluem o óxido do vanádio (Vox) e o silicone amorfo (um-si). O material do óxido do vanádio é a escolha do grosso da população no mercado atual; tem um coeficiente de resistência de alta temperatura, e a sensibilidade térmica alta.
