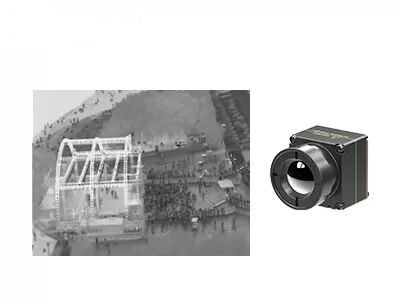

Núcleo de câmara infravermelha não resfriada de baixo consumo de energia com resolução 640x512 8μm Pitch de pixels e ≤30mK NETD
| Lugar de origem | Wuhan, Província de Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL608 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Taxa de quadros | 30/50Hz | Resolução | 640x512 |
|---|---|---|---|
| NETD típico | ≤30mK | Distância entre pixels | 8μm |
| Faixa Espectral | 8~14μm | Consumo de energia | 0,4W |
| Destacar | Núcleo infravermelho Uncooled 40mk da câmera,Núcleo infravermelho 0.7W da câmera,Câmera térmica Uncooled das cargas úteis do UAV |
||
Descrição de produto
Baixo consumo de energia Núcleo de câmera infravermelha não resfriada 640x512/8μm NETD 30mk
Baixo consumo de energia Núcleo de câmera infravermelha não resfriada 640x512/8 μm NETD 30mk
Projetado para uma integração rápida e simplificada do sistema, o núcleo da câmara térmica iTL608 reduz significativamente o limiar de desenvolvimento dos dispositivos miniaturizados de imagem térmica.Com dimensões ultrapequenas e peso leve, líder na indústria, adapta-se a diversos projetos de conchas de produtos compactos e layouts estruturais.
Ele oferece uma configuração de hardware flexível com várias lentes ópticas opcionais para atender a diferentes comprimentos focais e demandas de aplicativos.0 e BT.656, bem como a saída de dados de imagem dupla RAW e YUV padrão, é compatível com a maioria das placas principais e sistemas de processamento.
Equipado com porta serial e modos de controle duplo I2C, ele suporta depuração conveniente de parâmetros e personalização de funções.:640*512 alta resolução, sensibilidade térmica ≤30mK, correção inteligente da imagem e redução do ruído, e funcionamento estável a altas temperaturas,permitir que os desenvolvedores lancem rapidamente produtos portáteis de imagem térmica de alto desempenho.
Principais características
- Design extremamente leve
• Dimensões compactas de 13 * 13 * 18,3 mm e um peso de 6,7 ± 1,5 g (incluindo uma lente de 6 mm)
• Entre os mais elevados níveis de integração da sua categoria - Alta sensibilidade, detecção precisa
• Dimensão de pixel ultra-pequena de 8 μm com resolução de 640 * 512, proporcionando detalhes finos e imagens claras
• NETD típica ≤ 30mK, permitindo a detecção fiável de diferenças de temperatura sutis - Desenvolvimento simplificado, integração rápida
• Várias opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
• Suporta múltiplas interfaces de saída de imagem, incluindo MIPI/USB 2.0/BT.656
• saída de dados de imagem RAW e YUV, com controlo através de porta serial/I2C
Especificações do produto
| Modelo | iTL608 |
|---|---|
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 640*512 |
| Tamanho do pixel | 8 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 30mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 30/50 Hz |
| Tempo de arranque | ≤ 6 s |
| Vídeo digital | RAW/YUV/TMP |
| Algoritmo de imagem | NUC/3DNR/DNS/DRC/EE |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | |
| Software | Módulo de controlo e visor de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | Interface do conector: BP04SD-34-0065-R0 |
| Interface de comunicação | TTL-232/USB2.0/I2C |
| Interface de vídeo digital | MIPI/USB2.0/BT.656 |
| Tensão de alimentação | 4-5,5 V |
| Consumo típico de energia | 0.4W |
| Mecânico | |
| Tamanho (incluindo a lente) | Com lente de 6 mm: 13 * 13 * 18,3 mm (diâmetro exterior da lente Φ12,3 mm) Com lente de 8,7 mm: 13 * 13 * 19,8 mm (diâmetro exterior da lente Φ15,6 mm) Com lente de 16,7 mm: 13 * 13 * 27,9 mm (diâmetro exterior da lente Φ22,2 mm) Com lente de 30 mm: 13 * 13 * 39 mm (diâmetro exterior da lente Φ36 mm) |
| Peso (incluindo lente) | 6.7±1,5 g (6mm) 7.5 ± 1,5 g (lente de 8,7 mm) 17±1,5 g (16,7 mm de lente) 42.7±1,5 g (30 mm de lente) |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | Foco fixo Atermal: 6/8.7/16.7/30mm |
Aplicações industriais
O módulo de imagem térmica iTL608 pode ser utilizado nos domínios da luta contra incêndios florestais, manutenção de energia, inspecção fotovoltaica, monitorização de segurança, dispositivos portáteis, dispositivos portáteis, etc.
Nosso modo de serviço
Pre-Vendas
Análise dos requisitos
Avaliação do cenário
Seleção de produtos
Soluções personalizadas
Avaliação do cenário
Seleção de produtos
Soluções personalizadas
Deslocação
Entrega rápida
Integração e testes do sistema
Formação técnica
Orientações para a aplicação
Integração e testes do sistema
Formação técnica
Orientações para a aplicação
Serviços pós-venda
Diagnóstico remoto
Serviço de garantia
Atualizações do firmware
Manutenção técnica
Serviço de garantia
Atualizações do firmware
Manutenção técnica
Perguntas Frequentes
1O que é sensibilidade térmica?
A sensibilidade térmica, também denominada NETD (Diferença de temperatura equivalente ao ruído), é um parâmetro chave para a avaliação de câmeras de imagem térmica de ondas médias (MWIR) e ondas longas (LWIR).Está directamente relacionado com a clareza medida pela câmara térmicaÉ um valor numérico que representa a relação sinal/ruído da diferença de temperatura e é medido em milliKelvin (mK).Quanto maior a sensibilidade e mais clara a imagem.
2Quais são as aplicações da imagem térmica?
A medição de temperatura e a imagem em todos os climas são duas funções básicas da tecnologia de imagem térmica infravermelha.Os produtos desenvolvidos com base nestas duas tecnologias são amplamente utilizados em segurança e monitorização, cargas úteis UAV, inspecção industrial, combate a incêndios, manutenção preditiva, ADAS, prevenção de epidemias, AIoT etc.
3. Classificação de matrizes de plano focal infravermelho
De acordo com o método de arrefecimento, a matriz de plano focal infravermelho pode ser dividida em detectores de imagem térmica arrefecidos e não arrefecidos.O detector de infravermelho FPA resfriado adota principalmente frasco Dewar / frigorífico de estrangulamento de início rápido e frasco Dewar / frigorífico de ciclo de Stirling no momentoEnquanto o detector IR térmico FPA não resfriado funciona à temperatura ambiente, é o núcleo do sistema de imagem térmica não resfriado.Os materiais mais comuns sensíveis ao calor incluem óxido de vanádio (Vox) e silício amorfo (a-Si)O óxido de vanádio é o material mais utilizado no mercado atual; possui um elevado coeficiente de resistência à temperatura e uma elevada sensibilidade térmica.
