Núcleo diminuto 120x90 da câmera da imagiologia térmica do VOx FPA/17μm

Lugar de origem Wuhan, Província de Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo TIMO120
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Alcance Espectral 8~14μm NETD ≤60mK
Definição 120x90 Passo do pixel 17μm
Variação da temperatura -20℃~+120℃ (customizável) Tamanho 8.5x8.5x9.16mm
Realçar

Câmera da imagiologia térmica do VOx FPA

,

Núcleo diminuto da câmera da imagiologia térmica

,

Núcleo térmico 120x90 da câmera

Deixe um recado
Descrição de produto
Núcleo térmico da câmera TIMO120




Núcleo diminuto da câmera da imagiologia térmica do VOx FPA 120x90/17μm integrado nas câmeras infravermelhas



Descrição do produto

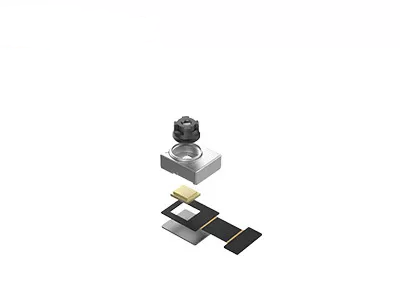

O módulo TIMO120 infravermelho diminuto integra o sistema ótico do bolacha-nível, o detector nivelado do pacote da bolacha de 120x90/17μm (WLP) e o circuito básico do processamento de imagens para obter rapidamente imagens térmicas da distribuição da área e do calor de alvo.



O núcleo da imagiologia térmica TIMO120 é orientado para o tamanho aperfeiçoado, peso, poder, aplicações infravermelhas da imagem latente do custo (troca-c). Seus estrutura diminuta super e consumo de potência ultralow são convenientes ser integrado em vários dispositivos espertos, em tonalizadores térmicos ou em terminais móveis com exigências restritas no custo, no tamanho e no peso.



Características principais



- Módulo infravermelho mínimo de WLP, dimensão em 8.5x8.5x9.16mm
- Relação de DVP, compatível com várias plataformas encaixadas
- Equivalente visível do módulo da câmera, diretamente integração
- Jogo completo do desenvolvimento de SDK
- Projeto da baixa potência para para estender o tempo de funcionamento mais longo
- Baixo custo para muitos tipos de aplicações inteligentes



Especificações de produto



Modelo TIMO-120
Desempenho do detector do IR
Definição 120x90
Passo do pixel 17μm
Escala espectral 8~14μm
NETD ≤60mK
Tipo da lente WLO
Modo do foco Zumbido fixo
HFOV 90°/50°
Profundidade de campo 10cm à infinidade
Taxa de quadros 1~30Hz (customizável)
Medida da temperatura
Variação da temperatura -20°C ~ +120°C (customizável)
Precisão da temperatura Customizável (cumpra as exigências do corpo ou do Thermography industrial)
Conecte/controle
AVDD 3.6V±0.05V
VSK/VDET 4.7±0.05V
DVDD 1.8V±0.05V
Relação Relação de Digitas
Consumo de potência 45mW (modo típico); 9mW (modo da baixa potência)
Características físicas
Dimensão (milímetros) 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (as especificações prevalecerão)
Temperatura da operação -20°C ~ +60°C
Temperatura de armazenamento -40°C ~ +85°C



Aplicações industriais



O núcleo térmico infravermelho da câmera TIMO120 é amplamente utilizado em muitas áreas, tais como o Thermography, o hardware inteligente, a construção esperta, o Smart Home, o AIoT etc.



Núcleo diminuto 120x90 da câmera da imagiologia térmica do VOx FPA/17μm 0



Equipe global da tecnologia de sensor



Núcleo diminuto 120x90 da câmera da imagiologia térmica do VOx FPA/17μm 1



FAQ



1. Que é radiação infravermelha?
Ao falar sobre a imagiologia térmica infravermelha, a primeira coisa para pensar aproximadamente é a radiação infravermelha (IR). O comprimento de onda da energia da radiação infravermelha começa aproximadamente 700nm e estende-o a aproximadamente 1mm. Todos os objetos se emitem uma determinada quantia do calor sob a forma da radiação infravermelha, que é invisível a nós, porque no espectro eletromagnético inteiro, o olho nu pode somente considerar “a luz visível”.


2. Como faz o tonalizador térmico infravermelho trabalho?
O componente do núcleo do equipamento infravermelho é o detector térmico infravermelho, que pode sensivelmente detectar a diferença minúscula da temperatura dos objetos circunvizinhos. Então, recolhe esta informação da radiação do objeto e das saídas a informação da temperatura para a imagem latente, que é baseada na informação da diferença da temperatura. Mais quente o objeto, mais infravermelha a radiação que produz. Se a intensidade é demasiado alta, você pode senti-la como o calor.
