Módulo Uncooled de LWIR 256x192/12μM Thermal Security Camera
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Resolução | 256x192 | Peso | 8.9g±0.5g (que inclui a lente de 3.2mm) |
|---|---|---|---|
| Faixa espectral | 8~14μm | Distância entre pixels | 12μm |
| NETD | ≤65mK | Taxa de quadros | 25Hz/30Hz |
| Destacar | Módulo térmico da câmara de segurança 12UM,módulo térmico da câmara de segurança 256x192,Módulo Uncooled da câmera de Lwir |
||
Descrição de produto

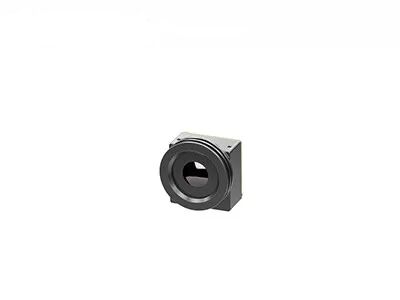

iLC212 Módulo de Imagem Térmica
Módulo de câmara de segurança térmica LWIR 256x192 / 12μm não arrefecido
Descrição do produto
O módulo de imagem IR iLC212 não arrefecido, também conhecido como módulo térmico não arrefecido, é compatível com a radiometria e tem disponível a função de medição de temperatura sem contacto em infravermelho.Inclui um detector infravermelho de tamanho excepcionalmente pequeno (WLP) de 256x192 / 12μm que capta o espectro de ondas longas de infravermelho (LWIR) que varia de 8 a 14μm.
Devido ao seu SWaP-C totalmente otimizado, o módulo de câmara térmica iLC212 tem baixa resolução, pequeno tamanho, baixo consumo de energia e preço muito baixo.É muito adequado para a medição e monitorização de temperatura de grande ângulo e de curta distância.
Principais características
- Aplicações SWaP-C totalmente otimizadas
- Adequado para vários produtos infravermelhos
- Uma ampla gama de aplicações de imagens térmicas
- Baixo consumo de energia
Especificações do produto
| Modelo | iLC212 |
| Desempenho do detector IR | |
| Materiais | Óxido de vanádio não resfriado |
| Resolução | 256×192 |
| Tamanho do pixel | 12 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| Processamento de imagem | |
| Vídeo digital | RAW/YUV/BT656; suporte à transmissão de vídeo USB2.0; linha de parâmetros de suporte à medição de temperatura |
| Taxa de quadros digitais | 25 Hz/30 Hz |
| Exibição de imagem | Negro-quente/branco-quente/pseudocolorido |
| Algoritmo de imagem | Correção de não-uniformidades (NUC) Redução do ruído da imagem 3D (3DNR) Redução do ruído 2D (DNS) Compressão de faixa dinâmica (DRC) EE Reforço |
| Tempo de arranque | ≤ 3 s |
| Medição da temperatura | |
| Intervalo de temperatura de funcionamento | -10°C~+50°C |
| Intervalo de medição da temperatura | -20°C~+150°C, Suporte de medição de temperatura Extensão e personalização |
| Precisão da medição da temperatura | ±3°C/±3% (tome o valor maior) @23°C±5°C; a distância de medição da temperatura é de 1,5 m |
| Medição regional da temperatura | Suporte a qualquer medição da temperatura da área, valor máximo da área de saída, valor mínimo e valor médio |
| SDK | Versão Windows / Linux, Análise de fluxo de vídeo e conversão de cinza para temperatura |
| Interface elétrica | |
| Interface externa | Conector 30pin_HRS Potência de entrada Vídeo digital RS232-TTL/USB2.0 GPIO etc. |
| Comunicação | RS232-TTL/USB2.0 |
| Componente de expansão | Conselho de VPC |
| Software para PC | |
| Software ICC | Modulo de controlo e vídeo |
| Sistema de alimentação | |
| Fornecimento de energia | DC 3,3 V±0,1 V |
| Dispersão do Poder | Estado estacionário: 0,70 W/3,3 V @ 23 ± 3 °C |
| Propriedade física | |
| Conectores | Modelo de conector externo: DF40C-30DP-0.4V (51), (HRS-Male) Modelo de conector de acoplamento: DF40C (2.0)-30DS-0.4V (51), (HRS-Femininha) |
| Tamanho | 21 mm × 21 mm × 12,8 mm (incluindo a lente de 3,2 mm) |
| Peso | 8.9g±0,5g (incluindo lentes de 3,2 mm) |
| Adaptabilidade ao ambiente | |
| Temperatura de operação | -40°C+70°C |
| Temperatura de armazenamento | -45°C+85°C |
| Humidade | 5% a 95%, não condensante |
| Resistência a impactos e vibrações | Impacto: meia onda senoidal, 40 g/11 ms, 3-eixo, 6-direção Vibração: 5,35 gramas, 3 eixos |
| Certificação | RoHS2.0/REACH |
| Lentes | |
| Lente opcional | 3.2mm/F1.1, HFOV: 55,6±2,8°; Revestimento: AR |
Aplicações industriais
O módulo de imagem térmica iLC212 é aplicado ao campo da segurança e monitoramento. É adequado para ser integrado na câmera oculta, câmera digital, câmera de domo, câmera de caixa, etc.
Nossas Vantagens
Perguntas frequentes
1O que é radiação infravermelha?
Quando falamos de imagens térmicas infravermelhas, a primeira coisa a pensar é a radiação infravermelha (IR). O comprimento de onda da energia da radiação infravermelha começa em cerca de 700nm e se estende a cerca de 1mm.Todos os objetos emitem uma certa quantidade de calor na forma de radiação infravermelha., que é invisível para nós, porque em todo o espectro eletromagnético, o olho nu só pode ver "luz visível".
2Como funciona a imagem térmica infravermelha?
O componente principal do equipamento infravermelho é o detector térmico infravermelho, que pode detectar sensitivamente a pequena diferença de temperatura dos objetos circundantes.Ele recolhe esta informação de radiação do objeto e sai a informação de temperatura para imagemQuanto mais quente o objeto, mais radiação infravermelha produz, se a intensidade for muito alta, pode-se sentir como calor.
