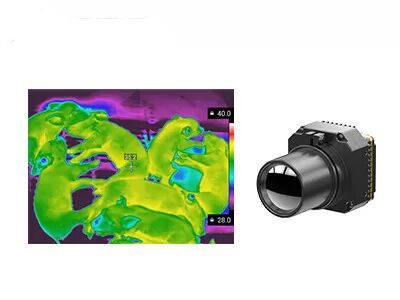

Núcleo térmico infravermelho 640x512 17μM For ADAS do módulo da câmera da imagem clara
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xVariação da temperatura | -20℃~+550℃ (customizável) | Precisão da temperatura | ±2℃ ou ±2% |
---|---|---|---|
Definição | 640x512/17μm | NETD | <30mK |
Escala espectral | 8~14μm LW | Tamanho | 44.5x44.5x36.6mm |
Realçar | Núcleo claro do módulo da câmera da imagem,núcleo do módulo da câmera 17uM,módulo da câmera 640x512 |
Núcleo térmico infravermelho 640x512 do módulo da câmera/17μM For Industrial Thermography
O módulo térmico uncooled da câmera de PLUG617R consiste no detector infravermelho do fpa uncooled de 640x512/17μm, na série completa de componentes óticos, no circuito profissional do tratamento dos sinais e no algoritmo do processamento de imagens.
PLUG617R é um tipo de módulo uncooled da câmera aplicado no campo da medida industrial da imagiologia térmica e da temperatura. A variação da temperatura é customizável, que pode cumprir as exigências específicas do thermography industrial e apresentar uma imagem térmica clara.
Como fabricantes térmicos principais de um módulo da câmera, a tecnologia de sensor global é cometida a abrir uma visão nova para a medida industrial da temperatura. Após anos de acumulação técnica e de experiência prática no campo da medida infravermelha da temperatura, nós fornecemos nossos clientes uma série completa de soluções da visão da imagiologia térmica da máquina.
- NETD<30mk>
- Desempenho estável
- Integração fácil
- Qualidade & detalhes claros da imagem
- Variação da temperatura customizável
- Adaptação ambiental forte
Modelo | PLUG617R |
Desempenho do detector do IR | |
Definição | 640x512 |
Passo do pixel | 17μm |
Escala espectral | 8~14μm |
NETD | <30mk> |
Processamento de imagens | |
Taxa de quadros | 25Hz/30Hz |
Tempo de partida | <15s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitas | RAW/YUV/BT656/LVDS |
Componente da extensão | USB/Camerlink |
Escurecendo o modo | Linear/histograma/misturado |
Zumbido de Digitas | 1~8X zumbido contínuo, tamanho de etapa 1/8 |
Exposição de imagem | Cor quente/pseudo- quente/branca preta |
Sentido da imagem | Horizontalmente/verticalmente/diagonalmente aleta |
Algoritmo da imagem | NUC/AGC/IDE |
Especificação elétrica | |
Relação externo padrão | relação 50pin_HOURS |
Modo de uma comunicação | RS232-TTL, 115200bps |
Tensão de fonte | 4~6V |
Medida da temperatura | |
Variação da temperatura de funcionamento | -10°C~50°C |
Variação da temperatura | -20°C~150°C, 100°C~550°C |
Precisão da temperatura | ±2°C ou ±2% (tome o valor máximo) |
SDK | ARM/Windows/Linux SDK, Thermography da tela cheia |
Características físicas | |
Dimensão (milímetros) | 44.5x44.5x36.6 |
Peso | <90g> |
Adaptação ambiental | |
Temperatura da operação | -40°C ~ +70°C |
Temperatura de armazenamento | -45°C ~ +85°C |
Umidade | 5%~95%, Não-condensando-se |
Vibração | Vibração aleatória 5.35grms, linha central 3 |
Choque | onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6 |
Sistema ótico | |
Lente opcional | Foco fixo atérmico: 7.5mm/13mm/19mm/25mm/35mm Lente motorizada: 75mm/100mm/150mm |
O módulo da imagiologia térmica de PLUG617R é amplamente utilizado na inspeção de Electric Power, a visão por computador, segurança de construção & monitoração da ATAC, ar livre, luta contra o incêndio & salvamento, aplicação da lei & salvamento, cargas úteis etc. de ADAS, de UAV.
1. Sobre o detector infravermelho de empacotamento cerâmico
O processo de empacotamento cerâmico é similar ao metal que empacota, que é uma tecnologia de empacotamento infravermelha madura do detector. Comparado com o metal que empacota, o volume e o peso do detector empacotado serão reduzidos extremamente. Para o empacotamento cerâmico, seu circuito de readout tem o auto-ajuste da função da temperatura de funcionamento e não exige a estabilização TÉCNICA.
2. Empacotamento nivelado da bolacha
o empacotamento do Bolacha-nível, igualmente conhecido como o tamanho do bolacha-nível que empacota, assentou bem em uma parte importante de tecnologia de empacotamento avançada na indústria do semicondutor. O empacotamento nivelado da bolacha (WLP) é o processo de terminar o empacotamento de vácuo alto diretamente na bolacha inteira de MEMS, então risc e cortando para fazer um único detector infravermelho. Executa mais ou todos os procedimentos do empacotamento e de testes diretamente na bolacha do detector do IR antes de cortar.
É um pacote melhorado do tamanho da microplaqueta que encontre as necessidades de tamanho pequeno, de pouco peso, portátil, handheld, de preço baixo e de eficiência alta da produção.
