Módulo de Câmera Térmica Infravermelha de Alta Sensibilidade 1280×1024 8µm com NETD ≤30mK para Imagem Térmica Radiométrica Precisa
| Faixa de temperatura | -20℃~+550℃ (Personalizável) | Precisão de temperatura | ±2℃ ou ±2% |
|---|---|---|---|
| Resolução | 1280×1024/8μm | NETD | ≤30mK |
| Faixa Espectral | 8~14μm LW | Consumo típico de energia | 1W |
| Destacar | Núcleo do módulo da câmera de NETD 30mk,Núcleo térmico infravermelho do módulo da câmera,módulo contínuo da câmera do zumbido 8X |
||

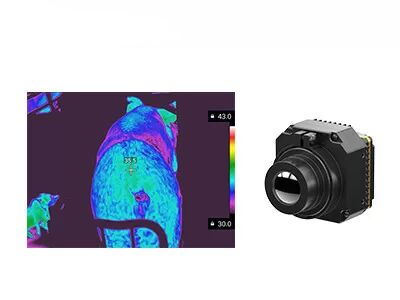

O iTL1208R é o primeiro núcleo de câmera infravermelha miniatura de 8 mícrons e megapixel do mundo, construído em torno de um detector infravermelho ApexCore de 1280*1024 / 8μm. Ele combina imagens térmicas de megapixel e medição precisa de temperatura em um perfil SWaP excepcionalmente compacto. Medindo apenas 22,6 * 22,6 * 34,5 mm e pesando apenas 34,5 g (incluindo uma lente de 12 mm), ele oferece precisão de medição de temperatura de até ±2°C ou ±2%.
O módulo é adequado para aplicações de inspeção externa e medição de temperatura industrial onde são necessárias imagens térmicas de alta resolução e medição precisa de temperatura. Ele fornece uma solução integrada de imagem térmica e medição de temperatura para dispositivos inteligentes leves.
- O primeiro núcleo de câmera térmica de megapixel de 8μm do mundo.
- Alimentado pelo detector infravermelho super ApexCore de 1280*1024 / 8μm, equilibrando alta resolução com integração ultracompacta.
- Mede apenas 22,6 * 22,6 * 34,5 mm, pesa 34,5 g (com uma lente de 12 mm) e consome apenas 1 W.
- Quebra a barreira de tamanho para imagens térmicas de megapixel.
- Óptica de calcogeneto sem germânio com múltiplas opções de lentes para diversos requisitos de aplicação.
- Interface de saída de imagem MIPI CSI com saída de dados RAW e YUV para integração simplificada do sistema.
| Modelo | iTL1208R |
|---|---|
| Indicadores do Detector IR | |
| Material Sensível | VOx |
| Resolução | 1280*1024 |
| Tamanho do Pixel | 8μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD Típico | ≤30mK |
| Processamento de Imagem | |
| Taxa de Quadros Digital | 25/30Hz |
| Tempo de Inicialização | ≤6s |
| Vídeo Digital | RAW / YUV / TMP |
| Algoritmo de Imagem | NUC / 3DNR / DNS / DRC / EE |
| Exibição de Imagem | 10 Tipos (Branco Quente / Lava / Vermelho Ferro / Ferro Quente / Médico / Ártico / Arco-íris 1 / Arco-íris 2 / Tonalidade / Preto Quente) |
| Software para PC | |
| Software ICC | Controle do Módulo e Exibição de Vídeo |
| Elétrico | |
| Interface Externa Padrão | Interface de Conector 34 pinos: BP04SD-34-0065-R0 |
| Interface de Comunicação | TTL-232 / I2C |
| Interface de Vídeo Digital | MIPI-CSI |
| Tensão de Alimentação | 4.5–5.5V |
| Consumo Típico de Energia | 1W |
| Medição de Temperatura | |
| Temperatura de Operação | -10℃ ~ +50℃ |
| Faixa de Medição de Temperatura | -20℃ ~ 150℃, 100℃ ~ 550℃; personalização e expansão suportadas |
| Precisão da Medição de Temperatura | Maior de ±2℃ ou ±2% @23℃ ±3℃ |
| Medição de Temperatura Parcial | Suporta saída dos valores máximo, mínimo e médio das áreas de medição de temperatura |
| Mecânico | |
| Tamanho (incluindo lente) |
Com lente de 5 mm: 22,6 mm * 22,6 mm * 50 mm (diâmetro externo da lente Φ37 mm)
Com lente de 10 mm: 22,6 mm * 22,6 mm * 45,3 mm (diâmetro externo da lente Φ33 mm) Com lente de 12 mm: 22,6 mm * 22,6 mm * 34,5 mm (diâmetro externo da lente Φ26,6 mm) Com lente de 17 mm: 22,6 mm * 22,6 mm * 35,4 mm (diâmetro externo da lente Φ27 mm) Com lente de 25 mm: 22,6 mm * 22,6 mm * 44,2 mm (diâmetro externo da lente Φ33 mm) Com lente de 35 mm: 22,6 mm * 22,6 mm * 50,9 mm (diâmetro externo da lente Φ43,2 mm) |
| Peso (incluindo lente) |
85,5 ± 4,5 g (lente de 5 mm)
70,5 ± 3,6 g (lente de 10 mm) 35,7 ± 2 g (lente de 12 mm) 40,7 ± 2,1 g (lente de 17 mm) 71,0 ± 3,6 g (lente de 25 mm) 110 ± 5,5 g (lente de 35 mm) |
| Adaptabilidade Ambiental | |
| Temperatura de Operação | -40℃ ~ +70℃ |
| Temperatura de Armazenamento | -45℃ ~ +85℃ |
| Umidade | 5% ~ 95%, sem condensação |
| Vibração | 5,35 grms, Vibração Aleatória, 3 eixos |
| Impacto | Onda Semicircular, 40g/11ms, Direção de Impacto, 3 Eixos, 6 Direções |
| Certificação | ROHS2.0 / REACH |
| Lente Óptica | Foco Fixo Atermal: 5 / 10 / 12 / 17 / 25 / 35 mm |
O módulo de imagem térmica iTL1208R é amplamente utilizado em combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis e outros ambientes industriais exigentes.
Nossa Visão: Empurrar os limites da detecção e transformar a maneira como as pessoas se conectam com o mundo ao seu redor.
Nossa Missão: Aproveitar o poder da tecnologia de detecção infravermelha para transformar indústrias em todo o mundo, permitindo decisões mais inteligentes, ambientes mais seguros e um futuro mais conectado.
Nosso Valor: Criar tecnologia infravermelha avançada que torna o mundo um lugar melhor.
A termografia é uma tecnologia nova e eficaz de método de diagnóstico não invasivo baseado na detecção da temperatura da superfície do objeto. A radiação infravermelha (IR) emitida por um objeto é registrada e visualizada na forma de um mapa de distribuição de temperatura.
A imagem térmica infravermelha pode ser usada para realizar inspeções domiciliares, determinar defeitos estruturais, falhas elétricas, falhas mecânicas, alterações fisiológicas em pessoas e animais, e muito mais.
Para testes não destrutivos, é simples de testar e rápido de responder sem danos, o que resulta em economia de custos, aumento da eficiência do trabalho e redução de mão de obra e depreciação de equipamentos. Para termografia médica, é muito eficiente em encontrar problemas ocultos no corpo humano — 100% seguro, sem radiação ou dor — tornando-o uma ferramenta ideal para triagem de saúde precoce.
