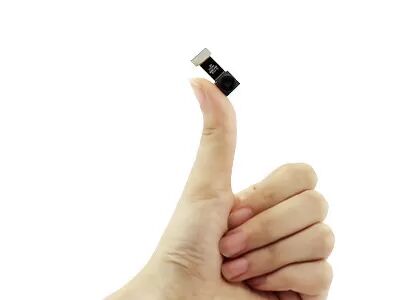

Módulo Térmico Radiométrico para Dispositivos Móveis com Resolução 120x90, Pixel Pitch de 12µm e Taxa de Quadros de 25Hz
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | TIMO112 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Faixa Espectral | 8~14μm | Taxa de quadros | 25Hz |
|---|---|---|---|
| Resolução | 120x90 | Distância entre pixels | 12μm |
| Faixa de temperatura | -20℃~+550℃ | Dados de saída | 14 bits Raw |
| Destacar | Módulo térmico da câmera da relação de DVP,Módulo térmico 120x90 da câmera,núcleo térmico da câmera 14um |
||
Descrição de produto
Visão Geral do Produto
O módulo infravermelho miniatura TIMO120 integra óptica em nível de wafer, um detector em pacote em nível de wafer (WLP) de 120×90 / 12µm e um circuito básico de processamento de imagem para capturar rapidamente imagens térmicas e a distribuição de calor da área alvo.
O módulo de imagem térmica TIMO120 é projetado para aplicações de imagem infravermelha com tamanho, peso, potência e custo (SWaP-C) otimizados. Sua estrutura ultraminiatura e consumo de energia ultrabaixo o tornam ideal para integração em uma ampla gama de dispositivos inteligentes, imageadores térmicos e terminais móveis com requisitos rigorosos de custo, tamanho e peso.
Principais Características
Módulo Ultraminiatura Acessível com Otimização SWaP-C Definitiva
- Unidade de imagem térmica infravermelha de nível de entrada, permitindo funcionalidade básica de imagem térmica com máxima eficiência de custo
- Tamanho compacto, leve e baixo consumo de energia — ideal para integração em dispositivos miniatura
Desempenho Comprovado e Resposta Rápida
- Design de ultrabaixo consumo de energia, consumindo apenas 9mW
- Imagem suave com taxa de quadros de 25Hz
Integração Flexível, Ampla Compatibilidade
- Suporta interface de imagem SPI, compatível com várias plataformas embarcadas
- Em conformidade com os padrões ambientais RoHS 2.0
Especificações do Produto
| Modelo | TIMO112 |
|---|---|
| Resolução | 120×90 |
| Tamanho do Pixel | 12µm |
| Resposta Espectral | 8~14µm |
| Modo de Foco | Foco Livre |
| Lente (HFOV/FL) | 50° / 1.6mm | 90° / 0.9mm |
| Peso (g) | 1.8 |
| Tamanho (mm, sem FPC) | 12.6mm × 12.6mm × 8.8mm | 12.6mm × 12.6mm × 6.6mm |
| Número de PINs | 40PIN |
| Dados de Saída | 14bit Raw |
| Taxa de Quadros | 25Hz |
| Faixa de Medição de Temperatura | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| Precisão de Medição de Temperatura | Maior que ±2°C / ±2% |
| Temperatura de Operação | -20°C~+60°C |
| Umidade | 5%~85% |
| Temperatura de Armazenamento | -45°C~+85°C |
| Certificação | RoHS 2.0 / REACH |
Aplicações Industriais
O módulo de câmera térmica infravermelha TIMO112 é amplamente utilizado em muitas áreas, incluindo termografia, hardware inteligente, edifícios inteligentes, casas inteligentes, AIoT e muito mais.
Portfólio de Produtos Diverso
Uma ampla gama de formatos de produtos — incluindo detectores infravermelhos, núcleos de câmera e módulos — para atender a vários requisitos de integração.
Rica Variedade de Produtos
Múltiplas resoluções de matriz, tamanhos de pixel, bandas de onda e combinações de opções de lente proporcionam maior flexibilidade para diversas aplicações.
Desempenho Excepcional
Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e forte confiabilidade — projetado para ter desempenho sob uma ampla gama de desafios ambientais.
Integração Fácil
Múltiplas opções de interface tornam a integração simples e permitem o desenvolvimento rápido em vários campos de aplicação.
Perguntas Frequentes
1. Qual é a diferença entre imagem térmica e imagem visual em relação à lente?
A principal diferença reside no material da lente. As lentes de imagem térmica devem ser feitas de materiais especiais porque a radiação de calor infravermelho não pode atravessar o vidro (silício). Em vez disso, são usadas lentes especiais feitas de germânio, cromo e outros materiais metálicos. Isso também torna as lentes de imagem térmica mais caras do que as lentes ópticas, o que contribui para o custo geral mais alto do dispositivo.
2. Qual é a diferença entre imagem térmica e imagem visual em relação ao princípio de imagem?
Seus princípios de imagem são fundamentalmente os mesmos. Os dispositivos de imagem capturam ondas de luz dentro de uma determinada faixa de comprimento de onda. Na natureza, a faixa de comprimento de onda da luz visível é de 0,39µm a 0,78µm, enquanto a faixa de comprimento de onda da radiação térmica infravermelha é de 0,75µm a 1000µm. Contanto que a temperatura de um alvo esteja acima do zero absoluto (-273°C), ele emitirá radiação infravermelha.
