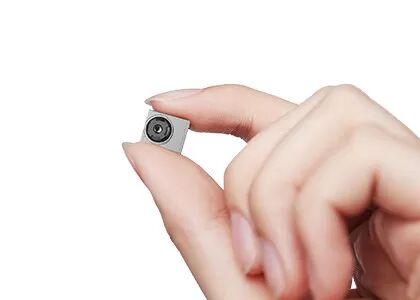

Módulo de Imagem Térmica Não Resfriado OEM de Pequeno Porte com Resolução de 256x192 e Módulo de Câmera Térmica LWIR com Pixel Pitch de 12µm
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | TIMO212 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 256x192 | Distância entre pixels | 12μm |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Faixa de temperatura | -20℃~+550℃ |
| Modo de foco | Foco livre | Dados de saída | 14 bits Raw |
| Destacar | Núcleo 256x192 da imagiologia térmica,Núcleo pequeno 12uM da imagiologia térmica,Módulo térmico infravermelho da câmera do OEM |
||
Descrição de produto
Módulo de Imagem Térmica Não Resfriado LWIR Leve com Resolução de 256×192 e Tamanho de Pixel de 12 µm
O módulo de imagem IR não resfriado TIMO212, também conhecido como módulo térmico não resfriado, faz parte da família de módulos de câmera infravermelha TIMO desenvolvida pela SensorMicro. Ele incorpora um detector infravermelho de pacote em nível de wafer (WLP) excepcionalmente pequeno de 256×192 / 12 µm, cobrindo a faixa de comprimento de onda longo de 8 a 14 mícrons.
Graças à tecnologia WLP, o módulo de câmera IR térmica TIMO212 atinge uma estrutura supermicro e custo ultrabaixo, ao mesmo tempo que oferece maior sensibilidade e qualidade de imagem superior a um preço acessível, permitindo que os clientes escolham o tipo mais adequado de acordo com suas próprias necessidades.
Devido à sua estrutura totalmente otimizada, o núcleo da câmera térmica TIMO212 é amplamente utilizado em aplicações de imagem térmica infravermelha, como termografia, prevenção de epidemias, hardware inteligente, AIoT e muito mais.
Principais Características
Módulo Ultra-Miniatura Acessível com Otimização Máxima de SWaP-C
- Unidade de imagem térmica infravermelha de entrada, permitindo funcionalidade básica de imagem térmica com máxima eficiência de custo
- Tamanho compacto, leve e baixo consumo de energia, ideal para integração em dispositivos miniatura
Opções Ópticas Flexíveis, Medição Precisa de Temperatura
- Múltiplas opções de lentes disponíveis, incluindo grande angular e teleobjetiva, para atender a diversas necessidades de aplicação
- Medição de temperatura de alta precisão com exatidão de até ±2°C; suporta monitoramento de temperatura regional e de quadro completo
Fácil Integração, Desenvolvimento Rápido
- Suporta interface de imagem DVP, compatível com várias plataformas embarcadas
- Em conformidade com os padrões ambientais RoHS 2.0
Especificações do Produto
| Modelo | TIMO212 | |||
| Resolução | 256×192 | |||
| Tamanho do Pixel | 12 µm | |||
| Resposta Espectral | 8–14 µm | |||
| Modo de Foco | Foco Livre | |||
| Lente (HFOV / FL) | 17.5° / 10 mm | 25° / 7 mm | 56° / 3.2 mm | 90° / 2.1 mm |
| Peso (g) | 5.1 ± 0.4 | 4.4 ± 0.4 | 2 ± 0.2 | 4.8 ± 0.4 |
| Tamanho (mm, sem FPC) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| Número de PINs | 40 PIN | |||
| Dados de Saída | Bruto de 14 bits | |||
| Taxa de Quadros | Termografia: 25 Hz, Imagem: 50 Hz | |||
| Faixa de Medição de Temperatura | -20°C a +550°C (-20°C a +150°C | +100°C a +550°C) | |||
| Precisão de Medição de Temperatura | Maior de ±2°C / ±2% | |||
| Temperatura de Operação | -20°C a +60°C | |||
| Umidade | 5%–85% | |||
| Temperatura de Armazenamento | -45°C a +85°C | |||
| Certificação | RoHS 2.0 / REACH | |||
Aplicações Industriais
O núcleo da câmera térmica TIMO212 é amplamente utilizado em muitas áreas, incluindo termografia, hardware inteligente, edifícios inteligentes, casas inteligentes, AIoT e muito mais.
Nossos Produtos IR
- Alta sensibilidade e excelente desempenho— tecnologia líder mundial na indústria infravermelha
- Vários detectores infravermelhos disponíveis— detectores IR não resfriados e resfriados em diferentes formatos e tamanhos de pixel
- Produção em volume para garantir entrega rápida— três linhas de produção com capacidade de produção anual de até milhões de detectores
Perguntas Frequentes
1. Qual é a diferença entre imagem térmica e imagem visual em relação à lente?
A principal diferença é que as lentes de imagem térmica devem ser feitas de materiais especiais. A radiação de calor infravermelho não pode passar pelo vidro (silício), portanto, lentes especiais feitas de germânio, cromo e outros materiais metálicos são usadas. Isso também faz com que o preço das lentes de imagem térmica seja um pouco mais alto do que o das lentes ópticas, o que aumenta o preço do dispositivo inteiro.
2. Qual é a diferença entre imagem térmica e imagem visual em relação ao princípio de imagem?
Seus princípios de imagem são basicamente os mesmos. Dispositivos de imagem capturam ondas de luz dentro de uma determinada faixa de comprimento de onda. Na natureza, a faixa de comprimento de onda da luz visível é de 0,39 µm a 0,78 µm, enquanto a faixa de comprimento de onda da radiação térmica infravermelha é de 0,75 µm a 1000 µm. Desde que a temperatura do alvo seja superior ao zero absoluto (-273°C), haverá radiação infravermelha.
