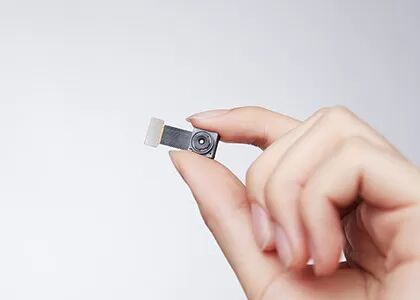

Módulo Térmico Radiométrico Não Resfriado com Resolução 120x90 de Tamanho Pequeno OEM e Pixel Pitch de 12µm

Lugar de origem	China
Marca	SensorMicro
Certificação	ISO9001:2015; RoHS; Reach
Número do modelo	TIMO112
Quantidade de ordem mínima	1 parte
Preço	Negociável
Termos de pagamento	T/T

Detalhes do produto

Resolução	120x90	Distância entre pixels	12μm
Faixa Espectral	8~14μm	Faixa de temperatura	-20℃~+550℃
Taxa de quadros	25Hz	Modo de foco	Foco livre
Destacar	Módulo da câmera da imagiologia térmica de LWIR , Módulo da câmera da imagiologia térmica do OEM , Núcleo Uncooled 12uM da imagiologia térmica

Deixe um recado

Descrição de produto

Visão geral do produto

O módulo de imagem IR não resfriado TIMO112, também conhecido como módulo térmico não resfriado, faz parte da família de módulos de câmera infravermelha TIMO desenvolvidos pela SensorMicro.Incorpora um detector infravermelho de nível de wafer (WLP) de 120 × 90 / 12 μm, de dimensão excepcionalmente pequena, que cobre o intervalo de comprimentos de onda longos de 8 a 14 mícrons..

Graças à tecnologia WLP, the TIMO112 thermal IR camera module achieves a super-micro structure and ultra-low cost while offering greater sensitivity and superior image quality at an affordable price — enabling customers to choose the most suitable configuration for their specific requirements.

Principais características

Módulo ultra-miniatura acessível com otimização SWaP-C Ultimate

Unidade de imagem térmica infravermelha de nível de entrada, que permite a funcionalidade básica de imagem térmica com a máxima eficiência de custo
Tamanho compacto, peso leve e baixo consumo de energia, ideal para integração em dispositivos em miniatura

Desempenho comprovado e resposta rápida

Projeto de energia ultra-baixa, consumindo apenas 9mW
Imagem suave com uma taxa de quadros de 25Hz

Integração flexível, ampla compatibilidade

Suporta interface de imagem SPI, compatível com várias plataformas incorporadas
Compatível com as normas ambientais RoHS 2.0

Especificações do produto

Modelo	TIMO112
Resolução	120×90
Tamanho do pixel	12 μm
Resposta espectral	8 ~ 14 μm
Modo de Foco	Liberdade de concentração
Lente (HFOV/FL)	50° / 1.6mm. 90° / 0.9mm.
Peso (g)	1.8
Tamanho (mm, sem FPC)	12.6mm × 12.6mm × 8.8mm.
Número de PINs	40PIN
Dados de saída	14 bits Raw
Taxa de quadros	25 Hz
Intervalo de medição da temperatura	-20°C~+550°C (-20°C~+150°C)
Precisão da medição da temperatura	Maior que ±2°C / ±2%
Temperatura de funcionamento	-20°C~+60°C
Humidade	5% a 85%
Temperatura de armazenamento	-45°C~+85°C
Certificação	RoHS 2.0 / REACH

Aplicações industriais

O núcleo da câmera térmica TIMO112 é amplamente utilizado em muitas áreas, incluindo termografia, hardware inteligente, edifícios inteligentes, casas inteligentes, AIoT e muito mais.

Seu parceiro confiável em sensores infravermelhos

Profundas competências técnicas

Com muitos anos de experiência na pesquisa, desenvolvimento e aplicação de tecnologia de sensores infravermelhos, construímos fortes capacidades em design de chips, fabricação de wafers,embalagem e ensaioA nossa base sólida permite-nos fornecer continuamente produtos inovadores e fiáveis que satisfazem as demandas em evolução do mercado.

Focado na inovação e na aplicação prática da detecção infravermelha

Estamos empenhados em impulsionar avanços tecnológicos em imagens térmicas, constantemente empurrando os limites em NETD, SWaP e temperatura operacional.Os nossos produtos lideram consistentemente em aplicações de segurança, monitorização industrial, sistemas inteligentes, e muito mais.

Portfólio diversificado de produtos

Com o apoio de P&D independentes e múltiplas vias técnicas,Oferecemos uma gama abrangente de componentes de detecção de infravermelhos tanto arrefecidos como não arrefecidos fornecendo soluções personalizadas para uma ampla variedade de indústrias.

Validação rigorosa da fiabilidade garante a garantia da qualidade

Apoiados por um robusto sistema de gestão da qualidade, os nossos produtos passam por vários procedimentos de teste durante toda a produção para garantir estabilidade e fiabilidade a longo prazo.

Serviços de apoio técnico profissional e desenvolvimento conjunto

A nossa equipa de engenheiros trabalha em estreita colaboração com as equipas de I&D e produtos dos clientes para acelerar a integração do sistema, melhorar a eficiência e encurtar o tempo de colocação no mercado.

Perguntas Frequentes

1Imagem térmica versus imagem visual

A luz visível é uma onda eletromagnética que pode ser vista pelos seres humanos.Este espectro eletromagnético também é chamado de espectro visível, com uma faixa de frequência de aproximadamente 830 ∼ 750 THz a 395 ∼ 360 THz.

O infravermelho é uma onda eletromagnética com um comprimento de onda entre o microondas e a luz visível, variando de 760 nanômetros (nm) a 1 milímetro (mm).É luz invisível com um comprimento de onda maior que a luz vermelha, com frequências aproximadamente na faixa de 430 THz a 300 GHz.

2Detectores de imagem térmica versus imagem visual

Para os detectores centrais dos dispositivos de imagem, os dispositivos de luz visível usam detectores CCD e CMOS, enquanto a imagem térmica usa detectores resfriados e não resfriados.A principal diferença é que os sensores CCD/CMOS de luz visível podem perceber ondas de luz na faixa de luz visível, enquanto os detectores de imagem térmica podem detectar ondas de luz de radiação térmica na banda infravermelha.Os detectores de imagem térmica infravermelha são divididos em muitos tipos de acordo com diferentes processos de fabricação e materiais de embalagemA percepção mais macroscópica é que os detectores de imagem térmica infravermelha são mais caros do que os CCD de luz visível.
