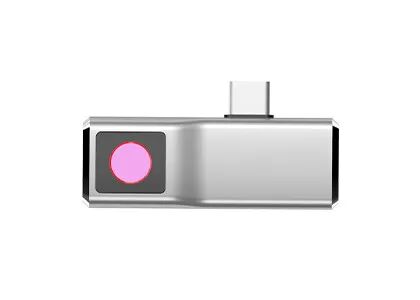

Módulo diminuto 120x90 17μM da câmera da imagiologia térmica do VOx FPA

Núcleo de Câmera de Imagem Térmica VOx FPA 120x90 / 17μm em Miniatura Integrado em Câmeras Infravermelhas

O módulo infravermelho em miniatura TIMO120 integra óticas de nível de wafer, detector de pacote de nível de wafer (WLP) de 120x90 / 17μm e circuito básico de processamento de imagem para obter rapidamente imagens térmicas da área alvo e distribuição de calor.

O núcleo de imagem térmica TIMO120 é orientado para aplicações de imagem infravermelha com tamanho, peso, potência e custo (SWaP-C) otimizados. Sua estrutura super miniatura e consumo de energia ultrabaixo são convenientes para serem integrados em vários dispositivos inteligentes, termovisores ou terminais móveis com requisitos rigorosos de custo, tamanho e peso.

- Módulo infravermelho WLP mínimo, dimensão em 8,5x8,5x9,16mm
- Interface DVP, compatível com várias plataformas embarcadas
- Equivalente ao módulo de câmera visível, integração direta
- Kit de desenvolvimento SDK completo
- Design de baixa potência para estender o tempo de operação
- Baixo custo para muitos tipos de aplicações inteligentes

O núcleo da câmera térmica infravermelha TIMO120 é amplamente utilizado em muitas áreas, como Termografia, Hardware Inteligente, Edifícios Inteligentes, Casa Inteligente, AIoT, etc.

Pré-Vendas

Análise de Requisitos

Avaliação de Cenários

Seleção de Produtos

Soluções Personalizadas

Implantação

Entrega Rápida

Integração e Teste de Sistemas

Treinamento Técnico

Orientação de Aplicação

Pós-Vendas

Diagnóstico Remoto

Serviço de Garantia

Atualizações de Firmware

Manutenção Técnica

1. Imagem Térmica Vs. Imagem Visual

A luz visível é uma onda eletromagnética que pode ser vista pelos humanos. Sua faixa de comprimento de onda geralmente fica entre 360-400 nm~760-830nm. Este espectro eletromagnético também é chamado de espectro visível, e sua faixa de frequência é 830-750THz~395-360THz.

Infravermelho é uma onda eletromagnética com um comprimento de onda entre micro-ondas e luz visível. Seu comprimento de onda está entre 760 nanômetros (nm) e 1 milímetro (mm). É uma luz invisível com um comprimento de onda maior que a luz vermelha. As frequências estão aproximadamente na faixa de 430 THz a 300 GHz.

2. Detector de Imagem Térmica e Imagem Visual

Para os detectores principais do dispositivo de imagem, os dispositivos de luz visível usam o detector CCD e CMOS, enquanto a imagem térmica usa um detector resfriado e não resfriado. A principal diferença é que o CCD/CMOS de luz visível pode perceber ondas de luz na faixa de luz visível, e os detectores de imagem térmica podem detectar ondas de luz de radiação térmica na faixa infravermelha. Os detectores de imagem térmica infravermelha são divididos em muitos tipos de acordo com diferentes processos de fabricação e materiais de embalagem. A sensação mais macroscópica é que os detectores de imagem térmica infravermelha são mais caros do que os CCDs de luz visível.
