Módulo Térmico Radiométrico Leve e Livre de Foco para Medição de Temperatura e Integração de Módulo de Câmera Térmica

  • Light Weight Focus Free Radiometric Thermal Module for Temperature Measurement and Thermal Camera Module Integration
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo TIMO212
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 256×192 Distância entre pixels 12μm
Faixa de temperatura -20℃~+550℃ Precisão de medição de temperatura Maior entre ±2℃ / ±2%
Modo de foco Foco livre Faixa de medição de temperatura -20℃~+550℃
Destacar

Núcleo de câmara térmica leve

,

Núcleo de câmara térmica de 17 μM

,

Núcleo de câmara térmica de 120x90
Deixe um recado
Descrição de produto
Visão geral do produto

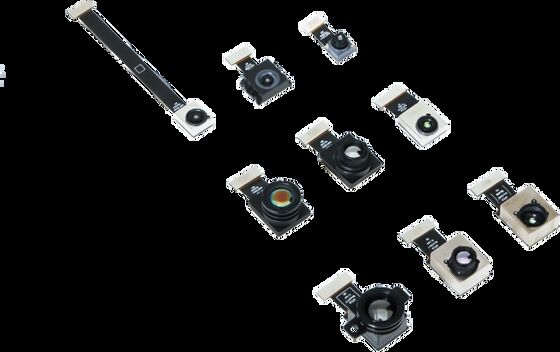

O TIMO212 é um módulo de infravermelho em miniatura não resfriado, com um detector de infravermelho de 256 × 192 / 12 μm desenvolvido por ele mesmo, uma lente óptica altamente integrada e um obturador de válvula micro-eletromagnética.Permite a captura de dados precisos de temperatura e distribuição de calor para áreas específicas alvo.

Projetado para integração em diversos sectores incluindo terminais móveis, instrumentos e medidores,e da Internet das Coisas (IoT) o módulo oferece uma miniaturização excepcional e um consumo de energia extremamente baixoVárias opções de lentes de campo de visão estão disponíveis para atender a diferentes requisitos de ângulos de visão e qualidade de imagem em diferentes cenários de aplicação.

A SensorMicro é fornecedora de sensores de detectores infravermelhos e núcleos de câmaras térmicas OEM com muitos anos de experiência na indústria de imagens térmicas infravermelhas.Uma equipa profissional de serviço pós-venda está disponível para fornecerPara quaisquer dúvidas ou problemas, por favor contacte-nos a qualquer momento.

Principais características
Módulo ultra-miniatura acessível com otimização SWaP-C Ultimate
  • Unidade de imagem térmica infravermelha de nível de entrada, que permite a funcionalidade básica de imagem térmica com a máxima eficiência de custo
  • Tamanho compacto, peso leve e baixo consumo de energia, ideal para integração em dispositivos em miniatura
Opções ópticas flexíveis, medição precisa da temperatura
  • Várias opções de lentes disponíveis, incluindo grande angular e telefoto, para atender às diversas necessidades de aplicação
  • Medição de temperatura de alta precisão com precisão de até ±2°C; suporta o monitoramento de temperatura regional e de quadro completo
Fácil integração, rápido desenvolvimento
  • Suporta interface de imagem DVP, compatível com várias plataformas incorporadas
  • Compatível com as normas ambientais RoHS 2.0
Especificações do produto
Modelo TIMO212
Resolução 256×192
Tamanho do pixel 12 μm
Resposta espectral 8 ‰ 14 μm
Modo de Foco Liberdade de concentração
Lente (HFOV / FL) 17.5° / 10 mm 25° / 7mm 56° / 3,2 mm 90° / 2,1 mm
Peso (g) 5.1 ± 0.4 4.4 ± 0.4 2 ± 0.2 4.8 ± 0.4
Tamanho (mm, sem FPC) 16 × 14 × 18 16x14x14.6 14 vezes 12 vezes 9.8 16x14x15.6
Número de PINs 40PIN
Dados de saída 14 bits Raw
Taxa de quadros Termografia: 25Hz, Imagem: 50Hz
Intervalo de medição da temperatura -20°C ~ +550°C (-20°C ~ +150°C)
Precisão da medição da temperatura Maior que ±2°C / ±2%
Temperatura de funcionamento -20°C ~ +60°C
Humidade 5% ~ 85%
Temperatura de armazenamento -45°C ~ +85°C
Certificação RoHS 2.0 / REACH
Aplicações industriais

O módulo térmico TIMO212 pode ser utilizado em muitos campos, incluindo Segurança Inteligente, AIoT, Observação Noturna, Instrumentos e Medidores e Visão Automática.

Sobre o SensorMicro

A SensorMicro é uma fabricante e prestadora de serviços de detectores infravermelhos líder mundial,Empenhado em fornecer aos clientes em todo o mundo detectores de imagem térmica de alto desempenho não arrefecidos e arrefecidos, juntamente com conhecimentos profissionais em aplicações.

SensorMicro fornece detectores infravermelhos avançados, núcleos de câmera e módulos com formatos versáteis e bandas de onda.Estes produtos integram-se perfeitamente em sistemas diversos permitindo aplicações de imagem e sensoriamento de próxima geração em todas as indústrias.

SensorOs detectores micro são amplamente utilizados em termografia, segurança e vigilância, visão pessoal, automóveis e produtos infravermelhos de consumo.A capacidade de produção em volume da empresa permite-lhe satisfazer a crescente procura de todos os mercados existentes e emergentes.

Perguntas Frequentes
1Imagem térmica versus imagem visual

A luz visível é uma onda eletromagnética que pode ser vista pelos seres humanos.Este espectro eletromagnético também é chamado de espectro visível, com uma faixa de frequência de aproximadamente 830 ∼ 750 THz a 395 ∼ 360 THz.

O infravermelho é uma onda eletromagnética com um comprimento de onda entre o microondas e a luz visível, variando de 760 nanômetros (nm) a 1 milímetro (mm).É luz invisível com um comprimento de onda maior que a luz vermelha, com frequências aproximadamente na faixa de 430 THz a 300 GHz.

2Detectores para Imagem Térmica vs. Imagem Visual

Para os detectores centrais dos dispositivos de imagem, os dispositivos de luz visível usam detectores CCD e CMOS, enquanto a imagem térmica usa detectores resfriados e não resfriados.A principal diferença é que os sensores CCD/CMOS de luz visível percebem ondas de luz na faixa de luz visível, ao passo que os detectores de imagem térmica detectam ondas luminosas de radiação térmica na banda infravermelha.Os detectores de imagem térmica infravermelha são divididos em muitos tipos de acordo com diferentes processos de fabricação e materiais de embalagemEm termos gerais, os detectores de imagem térmica infravermelha são mais caros do que os detectores de luz visível.
