1280x1024 12μm Módulo de Imagem Térmica Não Refrigerado para Monitorização de Infraestruturas Chave

  • 1280x1024 12μm Uncooled Thermal Imaging Module for Key Infrastructure Monitoring
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo MOEDA1212
Quantidade de ordem mínima 1 PARTE
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024 Consumo de energia 1.0W
Interface de vídeo digital DVP16/BT.1120/MIPI Faixa Espectral 8~14μm
Distância entre pixels 12μm Taxa de quadros 30Hz
Destacar

módulo Uncooled da imagiologia térmica 12uM

,

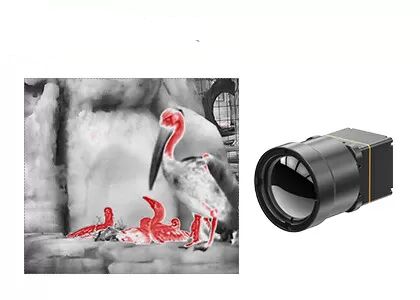

Módulo térmico 640x512 da observação dos animais selvagens

,

módulo da imagiologia térmica 30Hz
Deixe um recado
Descrição de produto

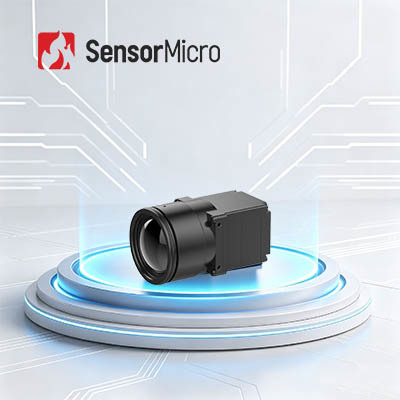

1280x1024 12μm Módulo de Imagem Térmica Não Refrigerado para Monitorização de Infraestruturas Chave
Visão geral do produto

O COIN1212 é um núcleo de câmera infravermelha de nível de wafer de alta resolução equipado com detector de 1280×1024 12μm e sistemas avançados de processamento de imagem.Suporta várias saídas de vídeo e comunicação serial, permite a detecção rápida de hotspots e imagens térmicas de alta definição e simplifica muito a integração do sistema.Fabricação avançada e investigação científica, é um núcleo de imagem térmica compacto e de alto desempenho para diversas aplicações de ponta.

Principais características
Imagem de alta definição, detecção precisa
  • Resolução de megapixels de 1280×1024/12μm permite imagens HD de campo de visão amplo e de longo alcance
  • Captura detalhes finos do alvo claramente durante a observação de perto
Com todas as funcionalidades e com baixo custo
  • Construído com um detector infravermelho de grande formato de nível de wafer líder na indústria
  • Integrado com algoritmos avançados de processamento de imagem para melhorar a clareza da imagem e a qualidade visual
Integração rápida, desenvolvimento acelerado
  • Suporta múltiplas interfaces de saída de imagem, incluindo DVP e BT.1120
  • Dados de imagem RAW/YUV de saída com controlo de porta serial
Especificações do produto
Modelo COIN1212
Indicadores de detectores IR
Material sensível: VOx
Resolução: 1280×1024
Dimensão dos pixels: 12μm
Resposta espectral: 8 μm ~ 14 μm
NETD típica: ≤ 40mK/F1,0/25°C
Processamento de imagem
Taxa de quadros digitais: 30Hz
Tempo de arranque: 6 s
Vídeo analógico: /
Vídeo digital: RAW/YUV422
Algoritmo de imagem: Correção de não uniformidade (NUC), redução de ruído 3D (3DNR), supressão de ruído 2D (DNS), compressão de faixa dinâmica (DRC), aprimoramento da borda (EE)
Exibição de imagem: 10 tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tinta/preto quente)
Software para PC Software ICC: Controle do módulo e exibição de vídeo
Eletrodomésticos
Interface externa padrão: 50pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Tabela de extensão: USB3.0
Interface de comunicação: TTL-232
Interface de vídeo digital: DVP16/BT.1120/MIPI
Voltagem de alimentação: 4,5 - 5,5 V
Consumo de energia típico: 1,0 W
Mecânico
Dimensão do núcleo nu ((mm): 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm; 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Peso do núcleo nu ((g): 14mm/19mm/25mm: 19,7±1g; 35mm/50mm/100m: 32,5±1g
Adaptabilidade ao ambiente
Temperatura de funcionamento: -40°C~+70°C
Temperatura de armazenagem: -45°C~+85°C
Umidade: 5% a 95%, não condensante
Vibração: 5,35 gramas, Vibração aleatória, 3 eixos
Impacto: Meia onda senoidal, 40g/11ms, Direção de impacto X Eixo, 3 vezes
Certificação: ROHS2.0/REACH
Lentes ópticas
Lente óptica: Foco fixo Atermal: 14mm/19mm/25mm/35mm/50mm/100mm
Nível de proteção: IP67 ((Lente frontal)
Aplicações industriais
O módulo de imagem térmica COIN1212 é aplicado no domínio da monitorização das principais infraestruturas, da fabricação de ponta, da inspeção industrial, da investigação científica, etc.
Sobre o SensorMicro

Impulsionada pelas necessidades dos utilizadores, a SensorMicro está empenhada no desenvolvimento aprofundado e na melhoria contínua dos produtos infravermelhos e das soluções de aplicação.Nós não só fornecemos produtos de hardware de alta qualidade, mas também compartilhamos experiência de aplicação profissional, oferecendo soluções personalizadas adaptadas às exigências únicas de diferentes indústrias.tornando-nos um parceiro confiável para clientes em todo o mundo.

Perguntas Frequentes
Qual é a distância focal?
Todos nós sabemos que o princípio de imagem da câmara é a imagem de pinhole, então em uma câmera digital, a distância focal refere-se à distância do pinhole da lente para o sensor,e a unidade é mm (milímetros).
Definição dos diferentes tipos de lentes
Quando se trata de lentes de câmera, algumas pessoas podem saber que existem lentes de foco fixo e lentes de zoom.enquanto uma lente zoom significa que a distância focal da lente é variável.

Geralmente, a distância focal será marcada na lente da câmera, como 50mm, 24-70mm, etc. Se houver apenas um número na lente, significa que se trata de uma lente de foco fixo, como uma lente de 50mm,o que significa que a lente só pode ser fixada a uma distância focal de 50 mm. Se houver dois números marcados na lente, significa que se trata de uma lente zoom, tal como uma lente de 24-70 mm, o que significa que a distância focal desta lente pode ser ajustada livremente entre 24-70 mm.
