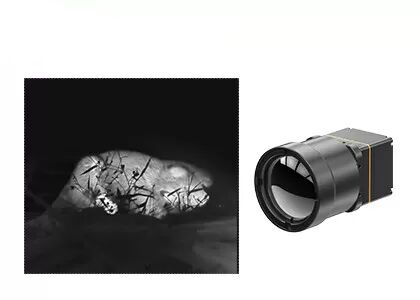

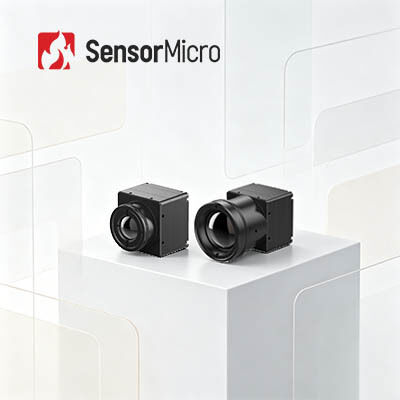

Módulo multifuncional de imagem térmica LWIR com resolução de 384x288 e densidade de pixel de 17μm para desempenho superior de NETD ≤30mK
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MOEDA417G3 |
| Quantidade de ordem mínima | 1 PARTE |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Distância entre pixels | 17μm | Resolução | 384 x 288 |
|---|---|---|---|
| Consumo de energia | 0.65W | Faixa Espectral | 8~14μm |
| NETD | ≤ 30mK | Taxa de quadros | 25/30/50Hz |
| Destacar | Módulo térmico multifuncional de LWIR,módulo térmico dos detectores de 12uM Ir,Módulo 640x512 da imagiologia térmica de LWIR |
||
Descrição de produto
Módulo multifuncional de imagem térmica LWIR com detector IR de 384x288 17μm
Visão geral do produto
COIN417G3 é um núcleo de câmera infravermelha de nível wafer de 384 × 288/17 μm econômico com NETD≤30mK. Ele suporta saída multi-interface USB2.0/DVP/LVDS/BT.656 e correspondência de lentes personalizáveis. Projetado para integração embarcada de baixo consumo de energia, ele atende sistemas de visão industrial, segurança, combate a incêndio e visão ADAS com fácil desenvolvimento secundário.
Capacitado por algoritmos de processamento de imagem exclusivos, o núcleo da câmera infravermelha COIN417G3 produz contornos térmicos mais nítidos com menor ruído sob diferenças sutis de temperatura. Com compatibilidade de interface abrangente e capacidade flexível de expansão de lente, ele pode ser usado em muitos campos.
Principais recursos
- Funcionalidade abrangente, design econômico
• Desenvolvido usando um detector de embalagem em nível de wafer de alto desempenho
• Integrado com algoritmos avançados de processamento de imagem para melhorar a qualidade da imagem - Excelente desempenho, imagem superior
• Alta sensibilidade com um NETD≤30mK típico
• Algoritmos de imagem de última geração fornecem imagens térmicas mais claras e nítidas - Extensão flexível, integração rápida
• Várias opções de lentes ópticas disponíveis para atender diversos cenários de aplicação
• Suporta interfaces de saída de imagem USB2.0/DVP/LVDS/BT.656
• Produz dados de imagem RAW/YUV com controle de porta serial
Especificações do produto
| Modelo | MOEDA417G3 |
|---|---|
| Indicadores de detectores IR | |
| Material Sensível | VOx |
| Resolução | 384×288 |
| Tamanho dos pixels | 17μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD típico | ≤30mK/F1.0/25℃ |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30/50Hz |
| Hora de inicialização | 6s |
| Vídeo Analógico | PAL/NTSC |
| Vídeo digital | CRU/YUV422 |
| Algoritmo de imagem | Correção de não uniformidade (NUC) Redução de ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de Faixa Dinâmica (DRC) Aprimoramento de borda (EE) |
| Exibição de imagem | 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) |
| Programas para PC | |
| Software ICC | Controle de módulo e exibição de vídeo |
| Elétrica | |
| Interface externa padrão | 50Pin: DF40C-50DP-0.4V(51), (HRS,Macho) |
| Placa de extensão | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interface de comunicação | TTL-232/USB2.0 |
| Interface de vídeo digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensão de alimentação | 4,5~5,5V |
| Consumo típico de energia | 0,65 W |
| Mecânico | |
| Tamanho do núcleo nu (mm) | 25,4 mm × 25,4 mm × 16,5 mm |
| Peso do núcleo nu (g) | 16,6±1 |
| Adaptabilidade Ambiental | |
| Temperatura operacional | -40℃~+70℃ |
| Temperatura de armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | Vibração aleatória, 5,35 gramas, 3 eixos |
| Impacto | Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes |
| Certificação | ROHS2.0/REACH |
| Lente óptica | |
| Lente óptica | Foco fixo atérmico: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Nível de proteção | IP67 (lente frontal) |
Aplicações Industriais
O módulo de imagem térmica COIN417G3 é aplicado na área de visão industrial, monitoramento de segurança, combate a incêndio e resgate, atividades ao ar livre, visão de máquina, ADAS etc.
Nossas vantagens
- Documentação completa:Manuais de produtos, guias de configuração e referências de seleção. Comece sem suposições.
- Assistência de desenvolvimento e teste:Testes integrados de amostra, avaliação de desempenho e verificação de parâmetros facilitados.
- Kit de ferramentas avançado para desenvolvedores:SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
- Suporte Técnico Remoto:Suporte 24 horas por dia, 7 dias por semana – resposta rápida e resolução oportuna para problemas críticos.
- Garantia:Peças originais e adesão rigorosa ao processo para restaurar o desempenho ideal.
