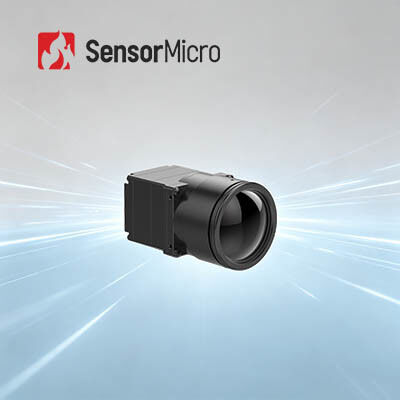

HD 1280x1024 Resolução 12μm Pixel Pitch 30Hz Frame Rate LWIR Modulo de Imagem Térmica com Detector Infravermelho Não Esfriado
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MOEDA1212 |
| Quantidade de ordem mínima | 1 PARTE |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024 | Taxa de quadros | 30Hz |
|---|---|---|---|
| Consumo de energia | 1.0W | Distância entre pixels | 12μm |
| Faixa Espectral | 8~14μm | Interface de comunicação | TTL-232 |
| Destacar | módulo térmico da definição 640x512,Módulo infravermelho de refrigeração do detector LWIR,ADAS refrigerou o módulo infravermelho do detector |
||
Descrição de produto
Módulo de imagem térmica HD LWIR com detector infravermelho não resfriado de 1280x1024/12μm
Visão geral do produto
O núcleo da câmera infravermelha COIN1212 adota um detector infravermelho de alto desempenho de 1280 × 1024 megapixels de 12 μm, emparelhado com circuitos de processamento de sinal premium e algoritmos profissionais de imagem.Suporte a protocolos de série convencionais, múltiplas interfaces de saída de vídeo e diversas configurações de lentes ópticas, oferece detecção rápida de hotspots e imagens térmicas ultra-claras.Este núcleo de imagem térmica tudo-em-um é ideal para cenários de ponta, incluindo o monitoramento de infraestruturas importantes., fabricação avançada, transportes inteligentes e investigação científica profissional.
Principais características
Imagem de alta definição, detecção precisa
- Resolução de megapixels de 1280×1024/12μm permite imagens HD de campo de visão amplo e de longo alcance
- Captura detalhes finos do alvo claramente durante a observação de perto
Com todas as funcionalidades e com baixo custo
- Construído com um detector infravermelho de grande formato de nível de wafer líder na indústria
- Integrado com algoritmos avançados de processamento de imagem para melhorar a clareza da imagem e a qualidade visual
Integração rápida, desenvolvimento acelerado
- Suporta múltiplas interfaces de saída de imagem, incluindo DVP e BT.1120
- Dados de imagem RAW/YUV de saída com controlo de porta serial
Especificações do produto
| Modelo | COIN1212 |
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 1280×1024 |
| Tamanho do pixel | 12 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 40mK/F1.0/25°C |
| Processamento de imagem | |
| Taxa de quadros digitais | 30 Hz |
| Tempo de arranque | 6s |
| Vídeo analógico | / |
| Vídeo digital | RAW/YUV422 |
| Algoritmo de imagem | Correção de não-uniformidade (NUC) Redução do ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de faixa dinâmica (DRC) Reforço da borda (EE) |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | |
| Software ICC | Módulo de controlo e visor de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | 50 pin: DF40C-50DP-0.4V ((51), (HRS, Homem) |
| Tabela de extensão | USB3.0 |
| Interface de comunicação | TTL-232 |
| Interface de vídeo digital | DVP16/BT.1120/MIPI |
| Tensão de alimentação | 4.5~5.5V |
| Consumo típico de energia | 1.0W |
| Mecânico | |
| Tamanho do núcleo nu ((mm) | 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm 35mm/50mm/100m: 35,4mm × 35,4mm × 17,8mm |
| Peso do núcleo nu ((g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5 ± 1 g |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | |
| Lentes ópticas | Foco fixo Atermal: 14mm/19mm/25mm/35mm/50mm/100mm |
| Nível de protecção | IP67 (lente frontal) |
Aplicações industriais
O módulo de imagem térmica COIN1212 é aplicado no domínio da monitorização das principais infraestruturas, da fabricação de ponta, da inspeção industrial, da investigação científica, etc.
Nossos pontos fortes
Fornecimento estável
Com uma cadeia de abastecimento estável e fiável em todo o nosso ecossistema, podemos responder rapidamente às demandas do mercado.
Sustentação da inovação
Com experiência na fabricação de detectores e experiência no apoio à integração de sistemas, ganhamos uma visão profunda dos requisitos de desempenho, otimizamos continuamente os projetos,e criar um ciclo virtuoso: Aplicação do produto → Feedback técnico → Actualização do produto.
Vantagem de custo
Ao gerir toda a cadeia de produção e alavancar uma produção eficiente e em larga escala, oferecemos preços competitivos para uma ampla gama de aplicações.
Perguntas Frequentes
1Aplicação do detector infravermelho refrigerado de cores duplas LWIR, MWIR/LWIR
Na tecnologia de imagem térmica infravermelha, os detectores térmicos de ondas longas têm uma forte penetração através de atmosferas empoeiradas, não são perturbados pelos efeitos do brilho solar e pelos reflexos de luz.Uma excelente qualidade de imagem pode ser obtida em vários ambientes complexos, tais como veículos conduz na atmosfera empoeirada, navios navegam sobre a água com luz refletora e aeronaves está voando através da nuvem.
O detector infravermelho refrigerado em duas cores combina as vantagens da detecção de ondas médias e de ondas longas num único conjunto de detectores infravermelhos refrigerados,que podem executar simultaneamente imagens de alto desempenho nas bandas de onda duplasPode ser utilizado para a detecção de fundos complexos e para a monitorização de alvos em movimento a alta velocidade.
