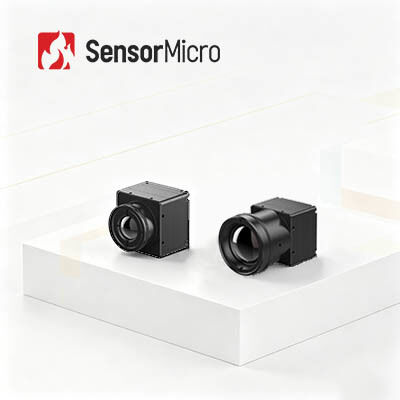

Módulo de imagem térmica LWIR com resolução 384x288 e pitch de pixels de 17μm para desempenho NETD ≤30mK
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MOEDA417G3 |
| Quantidade de ordem mínima | 1 PARTE |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 384 x 288 | Consumo de energia | 0.65W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 17μm |
| NETD | ≤30mK/F1.0/25℃ | Taxa de quadros | 25/30/50Hz |
| Destacar | 12uM núcleo da câmera dos detectores LWIR,Núcleo médico da câmera da inspeção LWIR,módulo térmico dos detectores de 640x512 Ir |
||
Descrição de produto
Módulo de imagem térmica LWIR com detector infravermelho de 384x288 17μm
Visão geral do produto
O COIN417G3 alcança um equilíbrio ideal entre desempenho de imagem e custo de aquisição. Apresentando sensibilidade térmica excepcional com NETD≤30mK, consumo de energia ultrabaixo e compatibilidade de interface universal, elimina custos adicionais de adaptação para implantação em vários cenários. Várias lentes ópticas intercambiáveis suportam observação externa em qualquer clima, resgate de emergência em combate a incêndios e detecção de defeitos industriais, permitindo que os desenvolvedores reduzam significativamente o tempo de lançamento do produto de visão térmica no mercado.
Principais recursos
Funcionalidade abrangente, design econômico
- Desenvolvido usando detector de embalagem de nível wafer de alto desempenho e custo
- Integrado com algoritmos avançados de processamento de imagem para melhorar a qualidade da imagem
Excelente desempenho, imagem superior
- Alta sensibilidade com NETD≤30mK típico
- Algoritmos de imagem de última geração fornecem imagens térmicas mais claras e nítidas
Extensão flexível, integração rápida
- Várias opções de lentes ópticas disponíveis para atender diversos cenários de aplicação
- Suporta interfaces de saída de imagem USB2.0/DVP/LVDS/BT.656
- Produz dados de imagem RAW/YUV com controle de porta serial
Especificações do produto
| Modelo | MOEDA417G3 |
|---|---|
| Indicadores de detectores IR | |
| Material Sensível | VOx |
| Resolução | 384×288 |
| Tamanho dos pixels | 17μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD típico | ≤30mK/F1.0/25℃ |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30/50Hz |
| Hora de inicialização | 6s |
| Vídeo Analógico | PAL/NTSC |
| Vídeo digital | CRU/YUV422 |
| Algoritmo de imagem | Correção de não uniformidade (NUC) Redução de ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de Faixa Dinâmica (DRC) Aprimoramento de borda (EE) |
| Exibição de imagem | 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) |
| Programas para PC | Software ICC - Controle de Módulo e Exibição de Vídeo |
| Elétrica | |
| Interface externa padrão | 50Pin: DF40C-50DP-0.4V(51), (HRS,Macho) |
| Placa de extensão | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interface de comunicação | TTL-232/USB2.0 |
| Interface de vídeo digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensão de alimentação | 4,5~5,5V |
| Consumo típico de energia | 0,65 W |
| Mecânico | |
| Tamanho do núcleo nu (mm) | 25,4 mm × 25,4 mm × 16,5 mm |
| Peso do núcleo nu (g) | 16,6±1 |
| Adaptabilidade Ambiental | |
| Temperatura operacional | -40℃~+70℃ |
| Temperatura de armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | Vibração aleatória, 5,35 gramas, 3 eixos |
| Impacto | Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes |
| Certificação | ROHS2.0/REACH |
| Lente óptica | |
| Lente óptica | Foco fixo atérmico: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Nível de proteção | IP67 (lente frontal) |
Aplicações Industriais
O módulo de imagem térmica COIN417G3 é aplicado em visão industrial, monitoramento de segurança, combate a incêndio e resgate, atividades ao ar livre, visão de máquina, ADAS e áreas relacionadas.
Nossas vantagens
Como fabricante e fornecedora de serviços líder mundial de detectores infravermelhos, a SensorMicro possui anos de profunda experiência em soluções de imagens térmicas infravermelhas. Guiados pela filosofia central de "SensorMicro, Sense More" e impulsionados pelas necessidades dos usuários, nos dedicamos a liberar todo o potencial da tecnologia infravermelha, fornecendo produtos de alto desempenho e serviços profissionais para clientes em todo o mundo.
Perguntas frequentes
Amplas aplicações do módulo de imagem térmica infravermelha
Módulos térmicos infravermelhos são amplamente utilizados em medição de temperatura industrial, inspeção médica, construção e outros campos.
Aplicações Industriais:Módulos de imagem térmica podem ser usados para detecção de falhas e monitoramento de temperatura de equipamentos mecânicos, melhorando a eficiência da produção e reduzindo custos de produção.
Aplicações Médicas:Módulos de câmeras infravermelhas podem ser usados para diagnosticar câncer de mama, medir a temperatura da superfície corporal e outras aplicações médicas, melhorando os padrões de saúde e fornecendo mais informações de diagnóstico para profissionais médicos.
Aplicações de construção:Os módulos de imagem térmica infravermelha podem detectar perdas de energia em edifícios, melhorando a eficiência da utilização de energia e reduzindo o consumo de energia.
Cenários de aplicação adicionais incluem monitoramento de segurança, cargas úteis de UAV, visão noturna pessoal, termografia e muitos outros campos.
