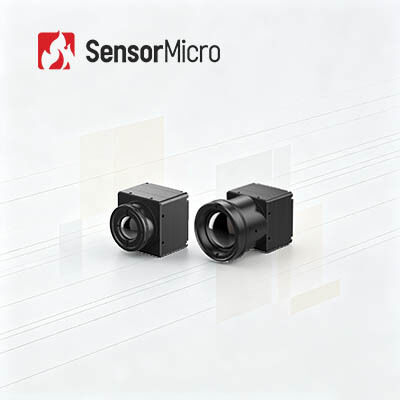

Módulo de Imagem Térmica LWIR não resfriado com Resolução 384x288 17μm Pitch Pixel e Lente de 25mm
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MOEDA417G3 |
| Quantidade de ordem mínima | 1 PARTE |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 384 x 288 | Consumo de energia | 0.65W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 17μm |
| NETD | ≤30mK/F1.0/25℃ | Taxa de quadros | 25/30/50Hz |
| Destacar | Módulo térmico 12uM da câmera,módulo térmico da câmera de 640x512 LWIR,Núcleo compacto da câmera de LWIR |
||
Descrição de produto
Modulo de Imagem Térmica LWIR descongelado 384x288 17μm com Lente de 25 mm
Visão geral do produto
Equipado com um detector de infravermelho embalado de nível de wafer de 384 × 288 17 μm, o núcleo da câmera térmica COIN417G3 possui sensibilidade térmica ultra-alta NETD≤30mK e algoritmos de imagem otimizados.Com saída de imagem multiformato e design de baixo consumo de energia, este núcleo de câmera infravermelha suporta a combinação de lentes flexíveis e uma conveniente integração secundária.Sistemas periféricos de visão automática industrial e ADAS para veículos.
Principais características
- Funcionalidade abrangente, conceção económica- Desenvolvido utilizando um detector de embalagem de alto desempenho de alto custo com algoritmos avançados de processamento de imagem integrados para melhorar a qualidade da imagem
- Desempenho excepcional, imagens superiores- Alta sensibilidade com NETD típico≤30mK e algoritmos de imagem de próxima geração que fornecem imagens térmicas mais claras e nítidas
- Extensão flexível, integração rápida- Várias opções de lentes ópticas disponíveis para atender a diversos cenários de aplicação com suporte para as interfaces de saída de imagem USB2.0/DVP/LVDS/BT.656 e saída de dados de imagem RAW/YUV com controle de porta serial
Especificações do produto
| Modelo | COIN417G3 |
|---|---|
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 384×288 |
| Tamanho do pixel | 17 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 30mK/F1.0/25°C |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30/50Hz |
| Tempo de arranque | 6s |
| Vídeo analógico | PAL/NTSC |
| Vídeo digital | RAW/YUV422 |
| Algoritmo de imagem | Correção de não-uniformidade (NUC) Redução do ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de faixa dinâmica (DRC) Reforço da borda (EE) |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | |
| Software ICC | Módulo de controlo e visor de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male) |
| Tabela de extensão | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interface de comunicação | TTL-232/USB2.0 |
| Interface de vídeo digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensão de alimentação | 4.5~5.5V |
| Consumo típico de energia | 0.65W |
| Mecânico | |
| Tamanho do núcleo nu ((mm) | 25.4mm × 25.4mm × 16.5mm |
| Peso do núcleo nu ((g) | 16.6±1 |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | Vibração aleatória, 5,35 gramas, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | |
| Lentes ópticas | Foco fixo Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Nível de protecção | IP67 ((Lente frontal) |
Aplicações industriais
O módulo de imagem térmica COIN417G3 é aplicado no campo da visão industrial, monitoramento de segurança, combate a incêndios e resgate, ao ar livre, visão por máquina, ADAS, etc.
Vantagens do produto
- Portfólio diversificado de produtos- Ampla gama de formatos de produto, incluindo detectores infravermelhos, núcleos de câmaras e módulos para satisfazer diversos requisitos de integração
- Variedade rica de produtos- Resoluções múltiplas de matriz, tamanhos de pixels, bandas de onda e combinações de opções de lentes proporcionam maior flexibilidade para diversas aplicações
- Desempenho excepcional- Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e alta fiabilidade concebidos para funcionar sob uma ampla gama de desafios ambientais
- Fácil integração- Multiplas opções de interface tornam a integração simples e permitem um desenvolvimento rápido em vários campos de aplicação
Perguntas Frequentes
As câmaras térmicas detectam através do vidro?
Talvez fique surpreso ao saber que os aparelhos termográficos muitas vezes não conseguem detectar através do vidro.
Do ponto de vista da física, é difícil explicar as razões técnicas para este problema, mas o seu princípio é muito simples.mas o vidro age como um espelho para os comprimentos de onda infravermelhos (por isso as lentes da câmera de imagem térmica são muitas vezes feitas de germânio ou seleneto de zinco em vez de vidro).
Se apontar a câmara térmica para uma janela, a tela não mostrará a imagem do outro lado claramente, provavelmente verá um borrão,e é provavelmente um reflexo borroso da lente que você está segurando.
Mas isto não é absoluto, algumas frequências infravermelhas podem passar através do vidro, e certos tipos e configurações de vidro permitem diferentes graus de luz infravermelha para passar.Os pára-brisas de automóveis tendem a produzir melhores resultados do que o vidro doméstico padrão.
