Núcleo de câmara de imagem térmica LWIR não resfriado com resolução de 1280x1024 e pitch de pixels de 12μm
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MOEDA1212 |
| Quantidade de ordem mínima | 1 PARTE |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024 | Consumo de energia | 1.0W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 12μm |
| NETD | ≤40mK/F1.0/25℃ | Taxa de quadros | 30Hz |
| Destacar | núcleo do Ir da imagiologia térmica 640x512,núcleo do Ir da imagiologia térmica 12uM,Núcleo térmico Uncooled do detector LWIR |
||
Descrição de produto

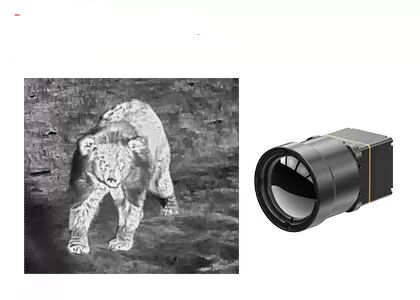

Núcleo de câmara de imagem térmica LWIR ultra-claro não resfriado 1280x1024 12μm
Visão geral do produto
O núcleo da câmera infravermelha COIN1212 possui um detector infravermelho de 1280×1024/12μm de megapixels, integrado com circuitos avançados de processamento de sinal e algoritmos de imagem.Suporta os principais protocolos de comunicação serial e oferece várias interfaces de saída de vídeo com uma gama abrangente de opções de lentes ópticasCapaz de detetar rapidamente pontos críticos e fornecer imagens térmicas claras, simplifica significativamente o desenvolvimento secundário.Este fornece uma solução de integração de imagens térmicas tudo-em-um para aplicações no monitoramento de infraestruturas-chave, fabricação de ponta, transporte inteligente, pesquisa científica e outras aplicações de imagem térmica de ponta.
Principais características
- Imagem de alta definição, detecção precisa:A resolução de 1280×1024/12μm megapixels permite imagens HD de amplo campo de visão e de longo alcance. Captura detalhes finos do alvo claramente durante a observação de perto.
- Com todas as funcionalidades e com baixo custo:Construído com um detector infravermelho de grande formato, integrado com algoritmos avançados de processamento de imagem para melhorar a clareza da imagem e a qualidade visual.
- Integração rápida, desenvolvimento acelerado:Suporta múltiplas interfaces de saída de imagem, incluindo DVP e BT.1120. Saem dados de imagem RAW/YUV com controlo de porta serial.
Especificações do produto
| Modelo | COIN1212 |
|---|---|
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 1280×1024 |
| Tamanho do pixel | 12 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 40mK/F1.0/25°C |
| Processamento de imagem | |
| Taxa de quadros digitais | 30 Hz |
| Tempo de arranque | 6s |
| Vídeo analógico | / |
| Vídeo digital | RAW/YUV422 |
| Algoritmo de imagem | Correção de não-uniformidade (NUC) Redução do ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de faixa dinâmica (DRC) Reforço da borda (EE) |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | Software ICC - Controle de módulos e exibição de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | 50 pin: DF40C-50DP-0.4V ((51), (HRS, Homem) |
| Tabela de extensão | USB3.0 |
| Interface de comunicação | TTL-232 |
| Interface de vídeo digital | DVP16/BT.1120/MIPI |
| Tensão de alimentação | 4.5~5.5V |
| Consumo típico de energia | 1.0W |
| Mecânico | |
| Tamanho do núcleo nu ((mm) | 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm 35mm/50mm/100m: 35,4mm × 35,4mm × 17,8mm |
| Peso do núcleo nu ((g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5 ± 1 g |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | |
| Lentes ópticas | Foco fixo Atermal: 14mm/19mm/25mm/35mm/50mm/100mm |
| Nível de protecção | IP67 (lente frontal) |
Aplicações industriais
O módulo de imagem térmica COIN1212 é aplicado no domínio da monitorização de infraestruturas essenciais, da fabricação de ponta, da inspeção industrial, da investigação científica, etc.
Capacidade de produção
Tecnologias de detecção de infravermelhos internas
- Detectores de infravermelho de 8 polegadas de comprimento 0,11 μm VOx não arrefecidos
- Detectores de infravermelho resfriados MCT de 8 polegadas e 0,5 μm
- Detectores infravermelhos refrigerados T2SL de 8 polegadas e 0,5 μm
Capacidade de produção e vantagens
- 6 milhões de detectores de infravermelhos auto-desenvolvidos por ano
- 30,000 m2 de instalação de fabrico de semicondutores
- 20,000 m2 de área de sala limpa
Perguntas Frequentes
1Resolução espacial
Como indicador da clareza da imagem térmica, mostra a capacidade de resolver a forma espacial do alvo e é geralmente expressa em mrad (milliradianos).
A resolução espacial é uma medida do menor objeto que pode ser resolvido pelo sensor, ou a área do solo imagenada para o campo de visão instantâneo (IFOV) do sensor.O IFOV é afetado pelo tamanho do elemento de detecção individual, d e a distância focal da lente, f. Isto é iFOV = d / f.
Para uma dada distância, o menor valor de resolução espacial é, o menor alvo e mais detalhes ricos podem ser vistos.Quanto maior a distância, mais ele será detectado..
