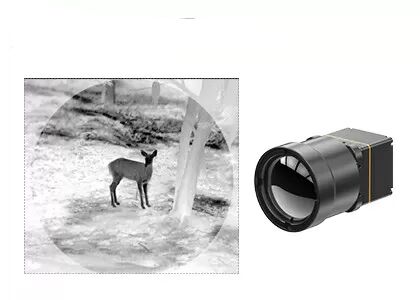

Núcleo claro da câmera da imagiologia térmica LWIR com 640x512 12μM Infrared Detectors

Módulo da imagiologia térmica de LWIR com ar livre de 640x512 12μM Infrared Detectors For

O módulo TWIN612 térmico é um produto novo da chegada desenvolvido pela tecnologia de sensor global. Integra detector infravermelho uncooled do pacote cerâmico de 640×512/12µm. Com NETD<40mk típico, o módulo TWIN612 térmico podia apresentar uma imagem mais clara, mais afiada e mais detalhada.

Com escala da medida da temperatura de -20℃~150℃/0~550℃, precisão de ±2℃ ou de ±2% e taxa de quadros até 30Hz, o módulo térmico garante a imagem térmica lisa e a medida exata da temperatura.

O módulo TWIN612 térmico tem as vantagens do design compacto, da estrutura de pouco peso e do consumo de potência tão baixo quanto 0.8w. Com algoritmos da imagem e função aumentados da medida da temperatura, o módulo TWIN612 térmico apresenta umas imagens mais estáveis e a temperatura exata.

O processo de empacotamento cerâmico é similar ao metal que empacota, que é uma tecnologia de empacotamento infravermelha madura do detector. Comparado com o metal que empacota, o volume e o peso do detector empacotado serão reduzidos extremamente. Assim, o módulo TWIN612 térmico poderia ser aplicado às indústrias que têm exigências restritas no consumo do tamanho, do peso e da potência.

- Mini Size: 25.4mm×25.4mm×35mm
- Peso leve: 25g
- NETD típico<40mk> - afiado, imagiologia térmica clara
- Consumo de potência típico tão baixo quanto 0.8W


O módulo da imagiologia térmica de TWIN612/R é aplicado ao campo do Thermography, da monitoração de segurança, das cargas úteis do UAV, dos robôs, do hardware inteligente, do ADAS, da luta contra o incêndio & do salvamento


1. Princípio de funcionamento de imagem latente ótica do gás

A imagem latente ótica do gás é um tipo da tecnologia infravermelha que poderia considerar gás industriais invisíveis.

Todos os objetos na natureza cuja a temperatura é mais alta do que absoluta zeram (- 273.15°C) podem emitir-se a radiação infravermelha. A intensidade da radiação infravermelha depende da temperatura do alvo. A câmera térmica infravermelha converte a radiação infravermelha invisível em imagens infravermelhas visíveis de acordo com a diferença da temperatura ou a diferença da radiação entre o alvo e o fundo ou entre várias partes do alvo.

Após ter absorvido a radiação infravermelha em comprimentos de onda específicos, a diferença da radiação infravermelha causará entre o gás e o fundo.

O detector infravermelho da detecção de escape do gás com o filtro de faixa estreita incorporado recebe somente a faixa infravermelha perto do limite de absorção do infravermelho do gás, e pode converter o gás em imagens infravermelhas visíveis com a diferença da radiação entre o gás e o fundo.

A câmera ótica da imagem latente do gás pode rapidamente detectar o gás sem temporariamente parar a linha de produção identificando a diferença da radiação infravermelha entre o gás e o fundo e visualizando o gás se o escapamento existe, e encontra exatamente a fonte do escapamento.
