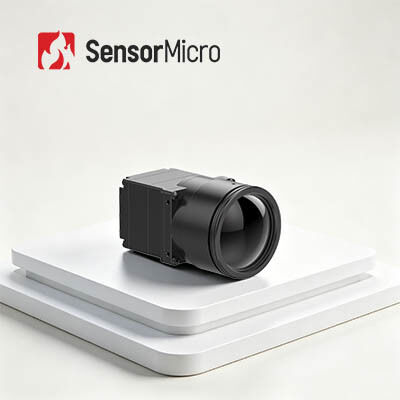

1280×1024 resolução 12μm Pixel Pitch 30Hz Módulo de imagem térmica com taxa de quadros com núcleo de câmera infravermelha

  • 1280×1024 Resolution 12μm Pixel Pitch 30Hz Frame Rate Thermal Imaging Module with Infrared Camera Core
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo MOEDA1212
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024 Consumo de energia 1.0W
Interface de vídeo digital DVP16/BT.1120/MIPI Distância entre pixels 12μm
Placa de extensão USB3.0 Taxa de quadros 30Hz
Destacar

Módulo da imagiologia térmica TWIN612

,

Módulo da imagiologia térmica RS232

,

Núcleo térmico claro da câmera
Deixe um recado
Descrição de produto
Módulo de Imagem Térmica de Alta Definição de 1280×1024/12μm com imagens nítidas e claras
Visão geral do produto

O módulo térmico COIN1212 utiliza um detector infravermelho não resfriado de 1280x1024/12μm que fornece imagens de alta qualidade em um pacote compacto e fácil de usar.Este núcleo de câmara infravermelha é construído usando a tecnologia de microbolômetro não resfriado de pontaCom algoritmos de imagem aprimorados, o módulo de imagem térmica COIN1212 apresenta imagens térmicas ultra claras.

O núcleo da câmara térmica COIN1212 é adequado para utilização numa ampla gama de indústrias, incluindo segurança e vigilância, automação industrial e investigação científica.o seu tamanho compacto, baixo consumo de energia e compatibilidade com uma variedade de interfaces externas tornam-no ideal para integração em dispositivos portáteis, câmeras de segurança e outras plataformas.

No geral, o núcleo de câmera infravermelha não resfriado de 1280x1024/12μm é uma solução de imagem térmica poderosa e versátil que oferece o melhor desempenho de imagem para uma ampla gama de aplicações.

Principais características
Imagem de alta definição, detecção precisa
  • Resolução de megapixels de 1280×1024/12μm permite imagens HD de campo de visão amplo e de longo alcance
  • Captura detalhes finos do alvo claramente durante a observação de perto
Com todas as funcionalidades e com baixo custo
  • Construído com um detector infravermelho de grande formato de nível de wafer líder na indústria
  • Integrado com algoritmos avançados de processamento de imagem para melhorar a clareza da imagem e a qualidade visual
Integração rápida, desenvolvimento acelerado
  • Suporta múltiplas interfaces de saída de imagem, incluindo DVP e BT.1120
  • Dados de imagem RAW/YUV de saída com controlo de porta serial
Especificações do produto
Modelo COIN1212
Indicadores de detectores IR
Material sensível VOx
Resolução 1280×1024
Tamanho do pixel 12 μm
Resposta espectral 8 μm ~ 14 μm
NETD típico ≤ 40mK/F1.0/25°C
Processamento de imagem
Taxa de quadros digitais 30 Hz
Tempo de arranque 6s
Vídeo analógico /
Vídeo digital RAW/YUV422
Algoritmo de imagem Correção de não-uniformidade (NUC)
Redução do ruído 3D (3DNR)
Supressão de ruído 2D (DNS)
Compressão de faixa dinâmica (DRC)
Reforço da borda (EE)
Exibição de imagem 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente)
Software para PC
Software ICC Módulo de controlo e visor de vídeo
Eletrodomésticos
Interface externa padrão 50 pin: DF40C-50DP-0.4V ((51), (HRS, Homem)
Tabela de extensão USB3.0
Interface de comunicação TTL-232
Interface de vídeo digital DVP16/BT.1120/MIPI
Tensão de alimentação 4.5~5.5V
Consumo típico de energia 1.0W
Mecânico
Tamanho do núcleo nu ((mm) 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm
35mm/50mm/100m: 35,4mm × 35,4mm × 17,8mm
Peso do núcleo nu ((g) 14 mm/19 mm/25 mm: 19,7 ± 1 g
35 mm/50 mm/100 m: 32,5 ± 1 g
Adaptabilidade ao ambiente
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Humidade 5% a 95%, não condensante
Vibração 5.35 gramas, vibração aleatória, 3 eixos
Impacto Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes
Certificação RoHS2.0/REACH
Lentes ópticas
Lentes ópticas Foco fixo Atermal: 14mm/19mm/25mm/35mm/50mm/100mm
Nível de protecção IP67 ((Lente frontal)
Aplicações industriais
  • Monitorização das principais infraestruturas
  • Fabricação de alta qualidade
  • Inspecção industrial
  • Investigação científica
Serviço padronizado
  • Documentação completa:Manuais do produto, guias de instalação e referências de seleção.
  • Auxílio ao desenvolvimento e testes:Testes integrados de amostras, avaliação do desempenho e verificação de parâmetros facilitados.
  • Kit de Ferramentas Avançadas para Desenvolvedores:SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
  • Suporte técnico remoto:Suporte 24/7 - resposta rápida e resolução oportuna para problemas críticos.
  • Garantia:Peças originais e estrita adesão ao processo para restaurar o desempenho ideal.
Perguntas Frequentes
1Qual é a distância focal?
Todos nós sabemos que o princípio de imagem da câmara é a imagem de pinhole, então em uma câmera digital, a distância focal refere-se à distância do pinhole da lente para o sensor,e a unidade é mm (milímetros).
2Definição dos diferentes tipos de lentes
Quando se trata de lentes de câmera, algumas pessoas podem saber que existem lentes de foco fixo e lentes de zoom.enquanto uma lente zoom significa que a distância focal da lente é variável.
Geralmente, a distância focal será marcada na lente da câmera, como 50mm, 24-70mm, etc. Se houver apenas um número na lente, significa que se trata de uma lente de foco fixo, como uma lente de 50mm,o que significa que a lente só pode ser fixada a uma distância focal de 50 mm. Se houver dois números marcados na lente, significa que se trata de uma lente zoom, tal como uma lente de 24-70 mm, o que significa que a distância focal desta lente pode ser ajustada livremente entre 24-70 mm.
