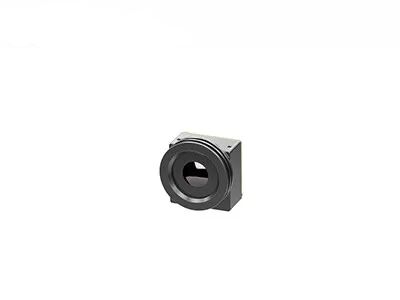

módulo térmico Uncooled 640x512 12μM For Outdoor Detection da lente LWIR de 25mm
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDefinição | 640x512 | Consumo de potência | 0.8W |
---|---|---|---|
Escala espectral | 8~14μm | Passo do pixel | 12μm |
Netd | <40mK | Taxa de quadros | 25Hz/30Hz |
Realçar | módulo térmico da lente de 25mm,Módulo térmico exterior da detecção LWIR,Núcleo térmico da câmera da detecção |
Módulo térmico Uncooled de LWIR: 640x512 12μm, lente de 25mm para a detecção exterior
O módulo TWIN612 térmico é um produto novo da chegada desenvolvido pela tecnologia de sensor global.
O núcleo infravermelho 640x512/12µm uncooled da câmera é um dispositivo de imagiologia térmica de capacidade elevada que ofereça capacidades avançadas da imagem latente e a sensibilidade excepcional à radiação térmica. Construído usando a tecnologia uncooled avançada do microbolometer, este núcleo da câmera entrega a qualidade superior e o detalhe da imagem comparados aos sensores convencionais da imagiologia térmica.
Com uma disposição do pixel 640x512 e um passo do pixel de 12µm, este núcleo da câmera fornece a imagem latente ultra-alta da definição e a sensibilidade de temperatura excepcional, uma sensibilidade de menos de 50 mk. Igualmente entrega um alcance dinâmico largo até 14 bocados, assegurando a precisão excepcional em uma escala de ambientes operacionais diferentes.
O processo de empacotamento cerâmico é similar ao metal que empacota, que é uma tecnologia de empacotamento infravermelha madura do detector. Comparado com o metal que empacota, o volume e o peso do detector empacotado serão reduzidos extremamente. Assim, o módulo TWIN612 térmico poderia ser aplicado às indústrias que têm exigências restritas no consumo do tamanho, do peso e da potência.
- Mini Size: 25.4mm×25.4mm×35mm
- Peso leve: 25g
- NETD típico<40mk>
- afiado, imagiologia térmica clara
- Consumo de potência típico tão baixo quanto 0.8W
Modelo | TWIN612/R |
Desempenho do detector do IR | |
Definição | 640×512 |
Tamanho do pixel | 12μm |
Escala espectral | 8~14μm |
NETD típico | <40mK |
Processamento de imagens | |
Taxa de quadros | 25Hz/30Hz |
Tempo de partida | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitas | YUV/BT.656/LVDS/USB2.0 |
Exposição de imagem | 11 em total (quente branco/lava/Ironbow/Aqua/ferro/médico quente/ártico/arco-íris 1/arco-íris 2/encarnados/quentes pretos) |
Algoritmo da imagem | NUC/3D/2D/DRC/EE |
Especificações elétricas | |
Relação externo padrão | 50pin_HOURS |
Relação de comunicação | RS232/USB2.0 |
Tensão de fonte | 4~5.5V |
Consumo de potência típico | 0.8W |
Medida da temperatura | |
Variação da temperatura de funcionamento | -10℃~50℃ |
Escala da medida da temperatura | -20℃~150℃, 0℃~550℃ |
Precisão da medida da temperatura | Maior de ±2℃ ou de ±2% |
SDK | Windows/Linux; Consiga a análise e a conversão do córrego video do cinza à temperatura |
Características físicas | |
Dimensão (milímetros) | 25.4×25.4×35 (sem lente) |
Peso | 25g (sem lente) |
Adaptação ambiental | |
Temperatura de funcionamento | -40℃~+70℃ |
Temperatura de armazenamento | -45℃~+85℃ |
Umidade | 5%~95%, não-condensando-se |
Vibração | 5.35grms, linha central 3 |
Choque | Meia onda de seno, 40g/11ms, 3 linha central, sentido 6 |
Sistema ótico | |
Lente opcional | Atérmico fixo: 13mm |
O módulo da imagiologia térmica de TWIN612/R é aplicado ao campo do Thermography, da monitoração de segurança, das cargas úteis do UAV, dos robôs, do hardware inteligente, do ADAS, da luta contra o incêndio & do salvamento
1. Que é câmera infravermelha?
O sistema infravermelho da imagiologia térmica usa os detectores infravermelhos para detectar a radiação infravermelha, e converte-os aos sinais elétricos que são amplificados então, processados a uma imagem indicada.
2. Princípio básico da câmera infravermelha
A tecnologia de imagiologia térmica é um tipo da detecção passiva, do não-contato e tecnologia do reconhecimento. Tem duas funções principais:
- Thermography: medida da temperatura do não-contato e detecção de falha
- Visão noturna: facilmente para detectar e identificar o alvo na escuridão total
