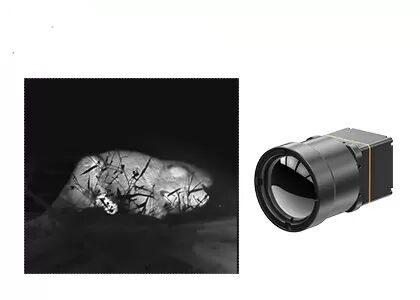

Núcleo infravermelho Uncooled 640x512/12µM For Enhanced Visibility da câmera

Núcleo de câmara infravermelha não resfriado - 640x512/12μm para maior visibilidade

O módulo térmico TWIN612 é um novo produto desenvolvido pela SensorMicro. Ele integra um detector infravermelho não resfriado de pacote cerâmico de 640×512/12μm.O módulo térmico TWIN612 poderia apresentar mais claramente, imagem mais nítida e detalhada.

Com um intervalo de medição de temperatura de -20°C a 150°C/0 a 550°C, uma precisão de ±2°C ou ±2% e uma taxa de quadros de até 30 Hz, o módulo térmico garante uma imagem térmica suave e uma medição precisa da temperatura.

O módulo térmico TWIN612 tem as vantagens de um design compacto, uma estrutura leve e um consumo de energia tão baixo quanto 0,8w.O módulo térmico TWIN612 apresenta imagens mais estáveis e temperatura precisa.

O processo de embalagem cerâmica é semelhante à embalagem metálica, que é uma tecnologia de embalagem de detector de infravermelho madura.O volume e o peso do detector embalado serão muito reduzidosAssim, o módulo térmico TWIN612 poderia ser aplicado a indústrias que têm requisitos rigorosos em termos de tamanho, peso e consumo de energia.

- Mini Dimensão: 25,4 mm × 25,4 mm × 35 mm
- Peso leve: 25g.
- NETD típica < 40mk
- Imagem térmica nítida e clara.
- Consumo de energia típico tão baixo como 0,8 W


O módulo de imagem térmica TWIN612/R é aplicado ao campo da termografia, monitoramento de segurança, cargas úteis de UAV, robôs, hardware inteligente, ADAS, combate a incêndios e resgate


1Como funciona um módulo térmico?

Um módulo térmico funciona tipicamente da seguinte forma:

1) Detecção por infravermelho: O módulo térmico contém um detector por infravermelho que pode detectar a radiação eletromagnética na faixa infravermelha.

2) Óptica: A radiação infravermelha é focada no detector através de um sistema óptico, que pode incluir uma lente ou uma série de espelhos.

3) Amplificação do sinal: o sinal detectado é amplificado e digitalizado pela eletrónica no interior do módulo térmico.

4) Processamento de imagem: O sinal digitalizado é então processado para produzir uma imagem térmica.Podem ser incluídos recursos adicionais, como a medição da temperatura, no processamento de imagem..

5) Display: A imagem térmica é então exibida num ecrã, no interior do módulo térmico ou num dispositivo externo.
