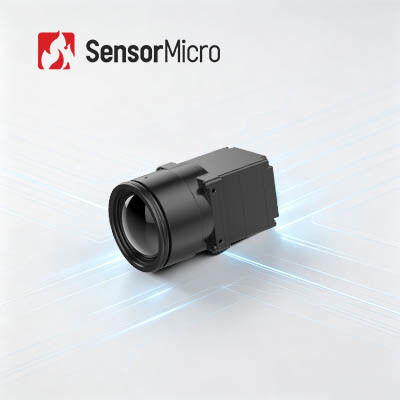

Núcleo de câmera infravermelha não resfriada LWIR com resolução de 1280x1024 e pitch de pixels de 12μm para integração rápida

  • LWIR Uncooled Infrared Camera Core with 1280x1024 Resolution and 12μm Pixel Pitch for Fast Integration
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo MOEDA1212
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024 Taxa de quadros 30Hz
Consumo de energia 1.0W Faixa Espectral 8~14μm
Distância entre pixels 12μm NETD ≤40mK/F1.0/25℃
Destacar

Núcleo infravermelho da câmera de LWIR

,

Núcleo infravermelho Uncooled 640x512 da câmera

,

núcleo da câmera de 12uM LWIR
Deixe um recado
Descrição de produto
Núcleo de câmera infravermelha não refrigerada LWIR 1280x1024/12µm para integração rápida
Visão geral do produto

Como um módulo central de imagem térmica OEM / ODM dedicado, o núcleo da câmera infravermelha COIN1212 adota um detector de nível de wafer de 12μm de alta resolução 1280 × 1024 maduro e sistemas integrados de processamento de sinal e algoritmo de imagem. Possui interfaces expansíveis ricas, incluindo DVP e BT.1120, suporta saída de dados RAW/YUV personalizável e protocolos de comunicação serial padrão e é compatível com uma série completa de lentes ópticas. Com desempenho de imagem estável, resposta rápida de hotspot e dificuldade de integração ultrabaixa, ele pode ser perfeitamente incorporado em vários dispositivos terminais e plataformas de sistema, servindo componentes principais de imagem térmica para equipamentos inteligentes, monitoramento industrial e instrumentos de pesquisa científica.

Principais recursos
  • Imagem de alta definição, detecção precisa:A resolução de 1280×1024/12μm megapixels permite amplo campo de visão e imagens HD de longo alcance. Captura detalhes precisos do alvo com clareza durante observações de perto.
  • Completo e econômico:Construído com um detector infravermelho de nível wafer de grande formato líder do setor. Integrado com algoritmos avançados de processamento de imagem para melhorar a clareza e a qualidade visual da imagem.
  • Integração Rápida, Desenvolvimento Acelerado:Suporta múltiplas interfaces de saída de imagem, incluindo DVP e BT.1120. Produz dados de imagem RAW/YUV com controle de porta serial.
Especificações do produto
Modelo MOEDA1212
Indicadores de detectores IR Material Sensível:VOx
Resolução:1280×1024
Tamanho dos pixels:12μm
Resposta Espectral:8μm ~ 14μm
NETD típico:≤40mK/F1.0/25℃
Processamento de imagem Taxa de quadros digitais:30Hz
Hora de inicialização:6s
Vídeo analógico:/
Vídeo digital:CRU/YUV422
Algoritmo de imagem:Correção de não uniformidade (NUC), redução de ruído 3D (3DNR), supressão de ruído 2D (DNS), compressão de faixa dinâmica (DRC), aprimoramento de borda (EE)
Exibição de imagem:10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente)
Programas para PC Software ICC:Controle de módulo e exibição de vídeo
Elétrica Interface externa padrão:50 pinos: DF40C-50DP-0.4V (51), (HRS, macho)
Placa de extensão:USB3.0
Interface de comunicação:TTL-232
Interface de vídeo digital:DVP16/BT.1120/MIPI
Tensão de alimentação:4,5~5,5V
Consumo típico de energia:1,0 W
Mecânico Tamanho do núcleo nu (mm):14mm/19mm/25mm: 25,4mm×25,4mm×19,3mm; 35mm/50mm/100m: 35,4mm×35,4mm×17,8mm
Peso do núcleo nu (g):14mm/19mm/25mm: 19,7±1g; 35mm/50mm/100m: 32,5±1g
Adaptabilidade Ambiental Temperatura operacional:-40℃~+70℃
Temperatura de armazenamento:-45℃~+85℃
Umidade:5%~95%, sem condensação
Vibração:5,35 gramas, vibração aleatória, 3 eixos
Impacto:Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes
Certificação:ROHS2.0/REACH
Lente óptica Lente óptica:Foco fixo atérmico: 14mm/19mm/25mm/35mm/50mm/100mm
Nível de proteção:IP67 (lente frontal)
Aplicações Industriais

O módulo de imagem térmica COIN1212 é aplicado na área de monitoramento de infraestrutura chave, fabricação de ponta, inspeção industrial, pesquisa científica, etc.

Nossa linha de produtos
  • Alta sensibilidade e excelente desempenho com tecnologia líder mundial na indústria infravermelha
  • Vários detectores infravermelhos disponíveis, incluindo detectores IR não resfriados e resfriados em diferentes formatos e tamanhos de pixel
  • Produção em volume para garantir entrega rápida com três linhas de produção e capacidade de produção anual de até milhões de detectores
Perguntas frequentes
Quais são as aplicações dos módulos térmicos?
Os módulos térmicos têm uma ampla gama de aplicações em vários campos. Algumas das aplicações comuns incluem:
  • Imagens Médicas:Usado para diagnosticar condições que afetam o fluxo sanguíneo, como câncer de mama e trombose venosa profunda.
  • Inspeção Industrial:Usado para monitoramento de máquinas, controle de qualidade e manutenção preditiva.
  • Diagnóstico de construção:Usado para detectar e diagnosticar perdas de energia, problemas de umidade e falhas elétricas em edifícios.
  • Combate a incêndios:Ajuda os bombeiros a localizar e identificar pontos críticos e fontes de incêndio sob fumaça e poeira.
  • Aplicação da lei:Usado em missões de vigilância e busca e salvamento que exigem maior visibilidade em ambientes com pouca luz.
  • Automotivo:Usado em aplicações de Sistemas Avançados de Assistência ao Motorista (ADAS), como detecção de pedestres e detecção de objetos.
  • Segurança/Vigilância:Usado para monitorar edifícios, fronteiras e perímetros em busca de intrusos e atividades suspeitas.

A aplicação específica dos módulos térmicos depende de sua sensibilidade, resolução, faixa espectral e outros recursos, como medição de temperatura e capacidade de processamento de imagem.
