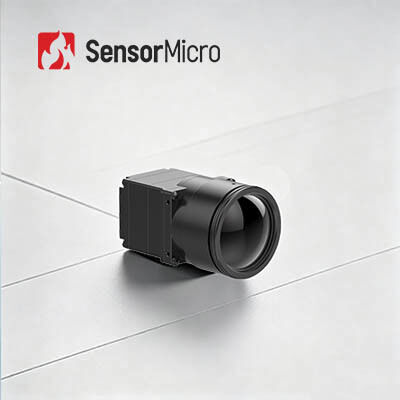

Módulo de Imagem Térmica LWIR com Resolução 1280x1024 e 12μm Pitch de Pixéis Núcleo de Câmera Infrarroja Com Placa de Extensão USB3.0
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MOEDA1212 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Tensão de alimentação | 4.5~5.5V | Resolução | 1280x1024 |
|---|---|---|---|
| Distância entre pixels | 12μm | Placa de extensão | USB3.0 |
| Consumo de energia | 1.0W | Faixa Espectral | 8~14μm |
| Destacar | Módulo térmico de refrigeração do detector infravermelho,módulo térmico do detector 640x512,0.8W refrigerou o detector infravermelho |
||
Descrição de produto
Módulo de imagem térmica LWIR com detector infravermelho de 1280x1024 12μm para segurança
Visão geral do produto
COIN1212 é um núcleo de câmera infravermelha de alta resolução projetado para aplicações de alto desempenho. Utilizando tecnologia avançada de microbolômetro não resfriado, este núcleo de câmera infravermelha oferece imagens térmicas ultra nítidas para vários setores, incluindo segurança e vigilância, inspeção industrial e pesquisa científica.
Apresentando uma matriz de pixels de 1280x1024 com espaçamento de pixels de 12μm, este núcleo de câmera térmica fornece imagens de alta resolução que são eficientes e confiáveis, com excepcional sensibilidade à temperatura e uma ampla faixa dinâmica de até 14 bits. O módulo térmico COIN1212 é ideal para câmeras de segurança de longo alcance, termovisores portáteis e outras aplicações que exigem recursos de imagem de alta resolução.
Principais recursos
- Imagem de alta definição, detecção precisa:A resolução de 1280×1024/12μm megapixels permite amplo campo de visão e imagens HD de longo alcance. Captura detalhes precisos do alvo com clareza durante observações de perto.
- Completo e econômico:Construído com detector infravermelho de nível wafer de grande formato líder do setor. Integrado com algoritmos avançados de processamento de imagem para melhorar a clareza e a qualidade visual da imagem.
- Integração Rápida, Desenvolvimento Acelerado:Suporta múltiplas interfaces de saída de imagem, incluindo DVP e BT.1120. Produz dados de imagem RAW/YUV com controle de porta serial.
Especificações do produto
| Modelo | MOEDA1212 |
|---|---|
| Indicadores de detectores IR | |
| Material Sensível | VOx |
| Resolução | 1280×1024 |
| Tamanho dos pixels | 12μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD típico | ≤40mK/F1.0/25℃ |
| Processamento de imagem | |
| Taxa de quadros digitais | 30Hz |
| Hora de inicialização | 6s |
| Vídeo Analógico | / |
| Vídeo digital | CRU/YUV422 |
| Algoritmo de imagem | Correção de não uniformidade (NUC) Redução de ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de Faixa Dinâmica (DRC) Aprimoramento de borda (EE) |
| Exibição de imagem | 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) |
| Programas para PC | |
| Software ICC | Controle de módulo e exibição de vídeo |
| Elétrica | |
| Interface externa padrão | 50 pinos: DF40C-50DP-0.4V (51), (HRS, macho) |
| Placa de extensão | USB3.0 |
| Interface de comunicação | TTL-232 |
| Interface de vídeo digital | DVP16/BT.1120/MIPI |
| Tensão de alimentação | 4,5~5,5V |
| Consumo típico de energia | 1,0 W |
| Mecânico | |
| Tamanho do núcleo nu (mm) | 14mm/19mm/25mm: 25,4mm×25,4mm×19,3mm 35mm/50mm/100m: 35,4mm×35,4mm×17,8mm |
| Peso do núcleo nu (g) | 14mm/19mm/25mm: 19,7±1g 35mm/50mm/100m: 32,5±1g |
| Adaptabilidade Ambiental | |
| Temperatura operacional | -40℃~+70℃ |
| Temperatura de armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | 5,35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes |
| Certificação | ROHS2.0/REACH |
| Lente óptica | |
| Lente óptica | Foco fixo atérmico: 14mm/19mm/25mm/35mm/50mm/100mm |
| Nível de proteção | IP67 (lente frontal) |
Aplicações Industriais
O módulo de imagem térmica COIN1212 é aplicado na área de monitoramento de infraestrutura chave, fabricação de ponta, inspeção industrial, pesquisa científica e muito mais.
Nossas vantagens
- Portfólio diversificado de produtos
- Profundo conhecimento técnico
- Validação rigorosa de confiabilidade garante garantia de qualidade
- Focado na inovação e implementação prática em sensoriamento infravermelho
- Suporte Técnico Profissional e Serviços de Desenvolvimento Conjunto
Perguntas frequentes
Aplicação do detector infravermelho resfriado de duas cores LWIR, MWIR / LWIR
Na tecnologia de imagem térmica infravermelha, os detectores térmicos de ondas longas têm forte penetração em atmosferas empoeiradas e não são perturbados pelos efeitos do brilho do sol e reflexos de luz. Excelente qualidade de imagem pode ser obtida em vários ambientes complexos, como condução de veículos em atmosferas empoeiradas, navios navegando na água com luz refletiva e aeronaves voando através de nuvens.
O detector infravermelho resfriado de duas cores combina as vantagens da detecção de ondas médias e longas em um conjunto de detector infravermelho resfriado, que pode realizar simultaneamente imagens de alto desempenho em bandas de onda duplas, reduzindo significativamente a taxa de falsos alarmes. Pode ser usado para a detecção de fundos complexos e para o monitoramento de alvos móveis de alta velocidade.
