xDefinição | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Escala espectral | 8~14μm | Tamanho | 20x20x10.4mm |
Realçar | Módulo Uncooled da imagiologia térmica do VOx,Módulo industrial do Thermography,Módulo térmico do VOx alto da definição |

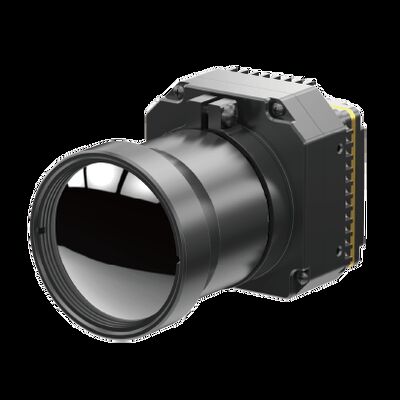

Módulo Uncooled a alta definição da imagiologia térmica do VOx para o Thermography industrial
PLUG1212R é um do módulo infravermelho uncooled da câmera da série de PLUG-R desenvolvido pela tecnologia de sensor global (GST). É baseado em detector infravermelho uncooled de GST1212M com circuito profissional do tratamento dos sinais e a plataforma do processamento de imagens, transforma completamente a radiação infravermelha do alvo em dados da temperatura. Sua medida da temperatura está disponível e a variação da temperatura pode ser customizável, que cumprem as exigências específicas do thermography industrial.
O módulo Uncooled da imagiologia térmica do VOx de HD LWIR 1280x1024/12μm oferece uma escala larga da medida da temperatura, permitindo aplicações diversas nos campos tais como a inspeção industrial, fiscalização, e segurança. Com uma variação da temperatura que cobre ambas as temperaturas abaixo de zero (- 20℃) e os ambientes de alta temperatura (até 550), este módulo acomoda as procuras de várias encenações da imagiologia térmica.
- Passo do pixel: 12μm
- Definição: 1280x1024
- Os espectros variam: 8μm -14μm
- Sensibilidade alta: NETD<30mk>
- Variação da temperatura: -20℃~150℃, 100℃~550℃
- Precisão da temperatura: ±2℃ ou ±2%
- Confiança alta & adaptação ambiental forte.
Modelo | PLUG1212R |
Desempenho do detector do IR | |
Definição | 1280x1024 |
Passo do pixel | 12μm |
Escala espectral | 8~14μm |
NETD | <30mk> |
Processamento de imagens | |
Taxa de quadros | 25Hz |
Tempo de partida | <25s> |
Vídeo análogo | / |
Vídeo de Digitas | HDMI/RAW/YUV/BT1120 |
Componente da extensão | USB/Camerlink |
Escurecendo o modo | Linear/histograma/misturado |
Zumbido de Digitas | 1~8X zumbido contínuo, tamanho de etapa 1/8 |
Exposição de imagem | Cor quente/pseudo- quente/branca preta |
Sentido da imagem | Horizontalmente/verticalmente/diagonalmente aleta |
Algoritmo da imagem | NUC/AGC/IDE |
Especificação elétrica | |
Relação externo padrão | relação 50pin_HOURS |
Modo de uma comunicação | RS232-TTL, 115200bps |
Tensão de fonte | 5±0.5V |
Medida da temperatura | |
Variação da temperatura de funcionamento | -10°C~50°C |
Variação da temperatura | -20°C~150°C, 100°C~550°C |
Precisão da temperatura | ±2°C ou ±2% (tome o valor máximo) |
SDK | ARM/Windows/Linux SDK, Thermography da tela cheia |
Características físicas | |
Dimensão (milímetros) | 56x56x40.2 |
Peso | ≤200g |
Adaptação ambiental | |
Temperatura da operação | -40°C ~ +70°C |
Temperatura de armazenamento | -45°C ~ +85°C |
Umidade | 5%~95%, Não-condensando-se |
Vibração | Vibração aleatória 5.35grms, linha central 3 |
Choque | onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6 |
Sistema ótico | |
Lente opcional | Foco fixo atérmico: 19mm/25mm |
O módulo infravermelho da imagem latente de PLU1212R é amplamente utilizado na eletricidade do poder, na visão por computador, na inspeção da construção, etc. petroquímica metalúrgico.
1.How faz um detector infravermelho o trabalho?
Os detectores infravermelhos trabalham detectando a radiação eletromagnética na escala infravermelha. O mecanismo exato da detecção varia segundo o tipo do detector infravermelho.
Os detectores térmicos trabalham medindo a mudança de temperatura causada absorvendo a radiação infravermelha. Por exemplo, os microbolometers consistem em uma matriz dos elementos resistive minúsculos que são sensíveis se aquecer. Quando a radiação infravermelha é absorvida pelo detector, faz com que a temperatura do elemento resistive aumente, tendo por resultado uma mudança na resistência elétrica que pode ser detectada e convertido em uma imagem.
Os detectores do fotão, por outro lado, trabalham convertendo fotão da radiação infravermelha em sinais elétricos. Dois tipos comuns de detectores do fotão são detectores fotovoltaicos e fotocondutor. Os detectores fotovoltaicos geram uma tensão quando os fotão infravermelhos estão absorvidos, quando os fotocondutor aumentarem sua condutibilidade quando os fotão estão absorvidos.
Os detectores infravermelhos podem igualmente utilizar outros mecanismos da detecção, tais como o pyroelectricity, onde as mudanças na temperatura induzem uma carga em um material, ou os efeitos termoelétricos, onde uma diferença da temperatura entre dois materiais gera uma tensão.
O sinal de saída do detector infravermelho pode ser processado e indicado como uma imagem, que possa ser usada para uma variedade de finalidades, tais como a imagiologia térmica em aplicações médicas ou industriais, detecção remota do ambiente, e exploração térmica em sistemas de segurança.
