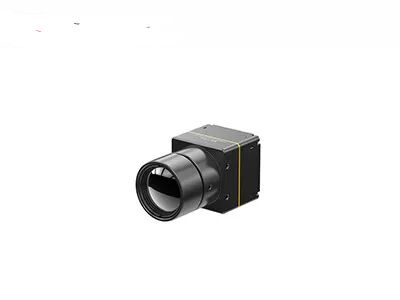

Módulo de Imagem Térmica LWIR Não Refrigerado 640x512/12µm Com Alta Sensibilidade Térmica
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | COIN612RG2 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 640x512 | Consumo de energia | 0.65W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 12μm |
| NETD | ≤25mK/F1.0/25℃ | Taxa de quadros | 25Hz/30Hz |
| Destacar | Módulo de Câmera de Alta Sensibilidade Térmica,Módulo Térmico Não Resfriado LWIR 640x512,Módulo de Imagem Térmica 12um |
||
Descrição de produto
Módulo Uncooled 640x512/12µm da imagem latente térmica de LWIR com sensibilidade térmica alta
Visão geral do produto
O núcleo da câmera de medição de temperatura infravermelha de alta precisão COIN612RG2 utiliza o avançado detector infravermelho ApexCore 640 * 512/12μm, apresentando dimensões ultracompactas e consumo de energia ultrabaixo. Equipado com tecnologia de processamento de sinal profissional e algoritmos de medição de temperatura avançados, ele oferece monitoramento de temperatura em tempo real, estável e preciso, com precisão de medição de ±2°C ou ±2%. Suportando protocolos de comunicação serial convencionais, diversas interfaces de saída de vídeo, incluindo USB2.0, DVP, LVDS e BT.656, e uma ampla gama de lentes ópticas personalizáveis, este módulo reduz significativamente a barreira ao desenvolvimento secundário.
Principais recursos
- Funcionalidade abrangente, design econômico:Desenvolvido usando detector infravermelho de nível de wafer ApexCore com NETD≤25mK; combina FPA amplamente utilizado com algoritmos avançados de processamento de imagem para melhorar a qualidade da imagem; precisão de medição de temperatura de até ±2°C ou ±2%, suportando faixas de -20°C a 150°C e 100°C a 550°C, com extensões personalizáveis
- Compacto e leve, alta eficiência com baixo consumo de energia:Dimensões: 25,4*25,4*15,7mm; Peso: 15±1g; Consumo de energia: ≤0,65W
- Múltiplas configurações, integração rápida:Lentes ópticas opcionais para atender a diversos requisitos de aplicação; suporta interfaces de saída de imagem USB2.0/DVP/LVDS/BT.656; Saída de dados de imagem RAW/YUV/TMP com controle de porta serial
Especificações Técnicas
| Modelo | COIN612RG2 |
|---|---|
| Indicadores de detectores IR |
Material Sensível:VOx Resolução:640*512 Tamanho dos pixels:12μm Resposta Espectral:8μm ~ 14μm NETD típico:≤25mK/F1.0/25℃ |
| Processamento de imagem |
Taxa de quadros digitais:25/30 Hz Hora de inicialização:6s Vídeo analógico:PAL/NTSC Vídeo digital:RAW/YUV422/TMP Algoritmo de imagem:Correção de não uniformidade (NUC), redução de ruído 3D (3DNR), supressão de ruído 2D (DNS), compressão de faixa dinâmica (DRC), aprimoramento de borda (EE) Exibição de imagem:10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) |
| Elétrica |
Interface externa padrão:50 pinos: DF40C-50DP-0.4V (51), (HRS, macho) Placa de expansão USB:USB3.0/USB2.0/VPC/USB2.0 e VPC Interface de comunicação:TTL-232/USB2.0 Interface de vídeo digital:DVP8/DVP16/USB2.0/BT.656/LVDS Tensão de alimentação:4,5~5,5V Consumo típico de energia:0,65 W |
| Medição de temperatura |
Temperatura operacional:-10℃~+50℃ Faixa de medição de temperatura:-20°C~150°C, 100°C~550°C; Personalização e expansão de suporte Precisão de medição de temperatura:±2°C ou ±2% (o que for maior) Medição parcial de temperatura:Suporta valores máximos, mínimos e médios de saída de áreas de medição de temperatura SDK:Android/Windows/Linux; Obtenha análise e conversão de fluxo de vídeo de cinza para temperatura |
| Mecânico |
Tamanho do núcleo nu:25,4*25,4*15,7mm Peso do núcleo nu:15±1g |
| Adaptabilidade Ambiental |
Temperatura operacional:-40℃~+70℃ Temperatura de armazenamento:-45℃~+85℃ Umidade:5%~95%, sem condensação Vibração:5,35 gramas, vibração aleatória, 3 eixos Impacto:Meia onda senoidal, 40g/11ms, direção de impacto 3 eixos, 6 direções Certificação:ROHS2.0/REACH |
| Lente óptica |
Lente óptica:Foco fixo atérmico: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm Nível de proteção:IP67 (lente frontal) |
Aplicações Industriais
O módulo de imagem térmica é aplicado em Termografia, Visão Industrial, Combate a Incêndios e Resgate, Vigilância de Segurança, Observação Externa, Visão de Máquina, Eletrônicos de Consumo e áreas afins.
Serviços Personalizados
- Personalização do produto:Ajuste configurações e adapte algoritmos para atender aos requisitos específicos do setor
- Suporte técnico e treinamento no local:Fornecer aos principais clientes configuração prática do sistema e treinamento operacional
- Inovação Conjunta para Novos Produtos e Mercados:Colaborar com os clientes para co-desenvolver soluções inovadoras de aplicação de infravermelho
Perguntas frequentes
1. O infravermelho pode ser usado para fins de economia de energia?
Sim, a tecnologia infravermelha pode ser usada para fins de economia de energia. Sensores infravermelhos podem detectar presença ou movimento humano em uma sala, permitindo o controle automático dos sistemas de iluminação, aquecimento e resfriamento. Isto ajuda a minimizar o consumo de energia, operando apenas quando necessário.
2. Como funciona a imagem térmica?
A imagem térmica funciona usando uma câmera especial que detecta radiação infravermelha. A câmera mede a intensidade da radiação emitida pelos objetos e atribui diferentes cores ou valores de escala de cinza para representar diferentes temperaturas. Essas variações de temperatura são então exibidas como uma imagem para observação e análise.
3. Quais são as aplicações da imagem térmica?
A imagem térmica tem várias aplicações em diferentes setores. É comumente usado em inspeções elétricas, inspeções prediais e residenciais, vigilância e segurança, combate a incêndios, diagnósticos médicos, inspeções industriais e observação da vida selvagem.
