Módulo de Imagem Térmica 1280×1024 8µm 1W Câmera Térmica Núcleo para Monitoramento de Segurança
| Resolução | 1280×1024 | Consumo de energia | 1W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 8μm |
| NETD | ≤30mK | Taxa de quadros | 25Hz/30Hz |
| Destacar | Módulo compacto da imagiologia térmica de LWIR,Módulo TWIN612 da imagiologia térmica,Módulo do consumo LWIR da baixa potência |
||

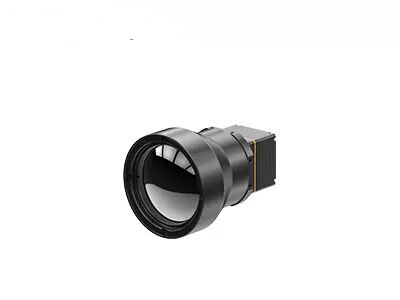

Apresentando o iTL1208R, o primeiro núcleo de câmera infravermelha miniatura de megapixel de 8 mícrons do mundo, alimentado pelo detector infravermelho ApexCore 1280×1024/8µm. Ele combina capacidade de imagem térmica de megapixel e funcionalidade de medição de temperatura, ao mesmo tempo em que se destaca em tamanho, peso e eficiência energética.
O núcleo compacto da câmera térmica mede 22,6×22,6×34,5 mm e pesa 34,5 g com uma lente de 12 mm, oferecendo precisão de medição de temperatura de ±2°C ou ±2%. Ideal para inspeção externa e casos de uso de medição de temperatura industrial que exigem imagem térmica de alta resolução e detecção precisa de temperatura, ele oferece uma solução térmica integrada para equipamentos inteligentes leves.
Construído com óptica de calcogeneto sem germânio e equipado com uma interface MIPI CSI que emite dados RAW e YUV, ele facilita a integração fácil e rápida em sistemas finais.
- O primeiro núcleo de câmera térmica de megapixel de 8µm do mundo.
- Alimentado pelo super detector infravermelho ApexCore 1280×1024/8µm, equilibrando alta resolução com integração ultracompacta.
- Mede apenas 22,6×22,6×34,5 mm, pesa 34,5 g (com uma lente de 12 mm) e consome apenas 1 W.
- Quebrando a barreira de tamanho para imagem térmica de megapixel.
- Óptica de calcogeneto sem germânio com múltiplas opções de lentes para diversos requisitos de aplicação.
- Interface de saída de imagem MIPI CSI com saída de dados RAW e YUV para integração simplificada do sistema.
| Modelo | iTL1208R |
| Indicadores do Detector IR | |
| Material Sensível | VOx |
| Resolução | 1280×1024 |
| Tamanho do Pixel | 8µm |
| Resposta Espectral | 8µm ~ 14µm |
| NETD Típico | ≤30mK |
| Processamento de Imagem | |
| Taxa de Quadros Digital | 25/30Hz |
| Tempo de Inicialização | ≤6s |
| Vídeo Digital | RAW/YUV/TMP |
| Algoritmo de Imagem | NUC/3DNR/DNS/DRC/EE |
| Exibição de Imagem | 10 Tipos (Branco Quente / Lava / Vermelho Ferro / Ferro Quente / Médico / Ártico / Arco-íris 1 / Arco-íris 2 / Tonalidade / Preto Quente) |
| Software para PC | |
| Software ICC | Controle do Módulo e Exibição de Vídeo |
| Elétrico | |
| Interface Externa Padrão | Interface Conector 34 pinos: BP04SD-34-0065-R0 |
| Interface de Comunicação | TTL-232 / I2C |
| Interface de Vídeo Digital | MIPI-CSI |
| Tensão de Alimentação | 4.5–5.5V |
| Consumo Típico de Energia | 1W |
| Medição de Temperatura | |
| Temperatura de Operação | -10°C ~ +50°C |
| Faixa de Medição de Temperatura | -20°C ~ 150°C, 100°C ~ 550°C; personalização e expansão suportadas |
| Precisão da Medição de Temperatura | Maior de ±2°C ou ±2% @ 23°C ±3°C |
| Medição de Temperatura Parcial | Suporta saída dos valores máximo, mínimo e médio das áreas de medição de temperatura |
| Mecânico | |
| Tamanho (incluindo lente) | Com lente de 5mm: 22,6mm × 22,6mm × 50mm (diâmetro externo da lente Φ37mm) Com lente de 10mm: 22,6mm × 22,6mm × 45,3mm (diâmetro externo da lente Φ33mm) Com lente de 12mm: 22,6mm × 22,6mm × 34,5mm (diâmetro externo da lente Φ26,6mm) Com lente de 17mm: 22,6mm × 22,6mm × 35,4mm (diâmetro externo da lente Φ27mm) Com lente de 25mm: 22,6mm × 22,6mm × 44,2mm (diâmetro externo da lente Φ33mm) Com lente de 35mm: 22,6mm × 22,6mm × 50,9mm (diâmetro externo da lente Φ43,2mm) |
| Peso (incluindo lente) | 85,5 ±4,5g (lente de 5mm) 70,5 ±3,6g (lente de 10mm) 35,7 ±2g (lente de 12mm) 40,7 ±2,1g (lente de 17mm) 71,0 ±3,6g (lente de 25mm) 110 ±5,5g (lente de 35mm) |
| Adaptabilidade Ambiental | |
| Temperatura de Operação | -40°C ~ +70°C |
| Temperatura de Armazenamento | -45°C ~ +85°C |
| Umidade | 5% ~ 95%, sem condensação |
| Vibração | 5,35grms, Vibração Aleatória, 3 eixos |
| Impacto | Onda Semicosenoidal, 40g/11ms, Direção de Impacto, 3 Eixos, 6 Direções |
| Certificação | ROHS2.0 / REACH |
| Lente Óptica | Atermal de Foco Fixo: 5 / 10 / 12 / 17 / 25 / 35mm |
O módulo de imagem térmica TWIN612/R é aplicado aos campos de Termografia, Monitoramento de Segurança, Cargas Úteis, Robôs, Hardware Inteligente, ADAS e Combate a Incêndios e Resgate.
- Documentação Completa: Manuais do produto, guias de configuração e referências de seleção. Comece sem adivinhações.
- Assistência de Desenvolvimento e Teste: Teste integrado de amostras, avaliação de desempenho e verificação de parâmetros facilitados.
- Kit de Ferramentas Avançado para Desenvolvedores: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
- Suporte Técnico Remoto: Suporte 24/7 — resposta rápida e resolução oportuna para problemas críticos.
- Garantia: Peças originais e adesão rigorosa ao processo para restaurar o desempenho ideal.
Sim, a imagem térmica pode detectar animais capturando a diferença de calor emitida por seus corpos. É comumente usada na observação e rastreamento de vida selvagem, bem como para localizar animais em operações de busca e resgate.
Sim, a imagem térmica é comumente usada em inspeções residenciais para identificar problemas como lacunas de isolamento, vazamentos de água, problemas elétricos e ineficiências de HVAC. Ela pode ajudar a identificar falhas ocultas que podem não ser visíveis a olho nu, permitindo reparos ou melhorias direcionados.
Núcleos de câmera térmica, também conhecidos como núcleos de imagem térmica ou módulos de câmera térmica, são os principais componentes das câmeras térmicas. Eles contêm os elementos essenciais necessários para capturar e processar radiação infravermelha para criar imagens térmicas. Esses núcleos geralmente incluem um detector infravermelho, óptica, eletrônica de processamento de sinal e interfaces para saída da imagem térmica.
