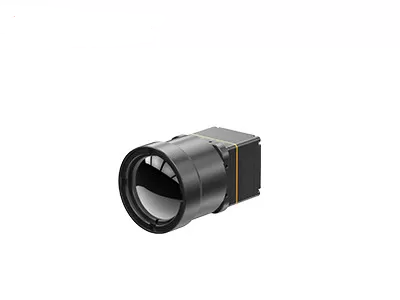

1280×1024 Resolução 8μm Pixel Pitch Radiométrico Módulo Térmico com ± 2°C Temperatura Medida Precisão
| Resolução | 1280×1024 | Consumo de energia | 1W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 8μm |
| NETD | ≤30mK | Taxa de quadros | 25Hz/30Hz |
| Destacar | Módulo claro da imagiologia térmica de LWIR,módulo da imagiologia térmica de 25Hz LWIR,Módulo térmico médico da câmera de LWIR |
||
O iTL1208R é o primeiro núcleo de câmera infravermelha miniatura de 8 mícrons e megapixel da indústria, integrando o detector infravermelho ApexCore 1280×1024/8μm para combinar imagens térmicas de megapixel com medição quantitativa de temperatura em um formato extremamente pequeno. Com dimensões de 22,6×22,6×34,5 mm e peso de 34,5 g, incluindo a lente de 12 mm, ele suporta precisão de medição de temperatura de até ±2°C ou ±2%.
Projetado para aplicações de inspeção externa e termometria industrial que exigem visuais térmicos de alta resolução e dados de temperatura precisos, o iTL1208R oferece uma solução completa de imagem térmica e medição de temperatura para dispositivos inteligentes leves. Ele usa lentes de calcogeneto sem germânio e fornece saída MIPI CSI para dados RAW e YUV, simplificando a incorporação e a integração do sistema.
-
Inovação de Megapixel de 8μm
- O primeiro núcleo de câmera térmica de megapixel de 8μm do mundo.
- Alimentado pelo detector infravermelho super ApexCore 1280×1024/8μm, equilibrando alta resolução com integração ultracompacta.
-
Na Vanguarda do Desempenho SWaP
- Mede apenas 22,6×22,6×34,5 mm, pesa 34,5 g (com lente de 12 mm) e consome apenas 1 W.
- Quebra a barreira de tamanho para imagens térmicas de megapixel.
-
Óptica sem Germânio, Integração Rápida
- Óptica de calcogeneto sem germânio com múltiplas opções de lentes para diversos requisitos de aplicação.
- Interface de saída de imagem MIPI CSI com saída de dados RAW e YUV para integração simplificada do sistema.
| Modelo | iTL1208R |
| Indicadores do Detector IR | |
| Material Sensível | VOx |
| Resolução | 1280×1024 |
| Tamanho do Pixel | 8μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD Típico | ≤30mK |
| Processamento de Imagem | |
| Taxa de Quadros Digital | 25/30Hz |
| Tempo de Inicialização | ≤6s |
| Vídeo Digital | RAW/YUV/TMP |
| Algoritmo de Imagem | NUC/3DNR/DNS/DRC/EE |
| Exibição de Imagem | 10 Tipos (Branco Quente / Lava / Vermelho Ferro / Ferro Quente / Médico / Ártico / Arco-íris 1 / Arco-íris 2 / Tonalidade / Preto Quente) |
| Software para PC | |
| Software ICC | Controle do Módulo e Exibição de Vídeo |
| Elétrico | |
| Interface Externa Padrão | Interface Conector 34 pinos: BP04SD-34-0065-R0 |
| Interface de Comunicação | TTL-232 / I2C |
| Interface de Vídeo Digital | MIPI-CSI |
| Tensão de Alimentação | 4,5–5,5V |
| Consumo Típico de Energia | 1W |
| Medição de Temperatura | |
| Temperatura de Operação | -10℃ ~ +50℃ |
| Faixa de Medição de Temperatura | -20℃ ~ 150℃, 100℃ ~ 550℃; personalização e expansão suportadas |
| Precisão de Medição de Temperatura | Maior de ±2℃ ou ±2% @23℃±3℃ |
| Medição de Temperatura Parcial | Suporta saída dos valores máximo, mínimo e médio das áreas de medição de temperatura |
| Mecânico | |
| Tamanho (incluindo lente) |
Com lente de 5 mm: 22,6 mm×22,6 mm×50 mm (diâmetro externo da lente Φ37 mm)
Com lente de 10 mm: 22,6 mm×22,6 mm×45,3 mm (diâmetro externo da lente Φ33 mm) Com lente de 12 mm: 22,6 mm×22,6 mm×34,5 mm (diâmetro externo da lente Φ26,6 mm) Com lente de 17 mm: 22,6 mm×22,6 mm×35,4 mm (diâmetro externo da lente Φ27 mm) Com lente de 25 mm: 22,6 mm×22,6 mm×44,2 mm (diâmetro externo da lente Φ33 mm) Com lente de 35 mm: 22,6 mm×22,6 mm×50,9 mm (diâmetro externo da lente Φ43,2 mm) |
| Peso (incluindo lente) |
85,5±4,5 g (lente de 5 mm)
70,5±3,6 g (lente de 10 mm) 35,7±2 g (lente de 12 mm) 40,7±2,1 g (lente de 17 mm) 71,0±3,6 g (lente de 25 mm) 110±5,5 g (lente de 35 mm) |
| Adaptabilidade Ambiental | |
| Temperatura de Operação | -40℃ ~ +70℃ |
| Temperatura de Armazenamento | -45℃ ~ +85℃ |
| Umidade | 5% ~ 95%, sem condensação |
| Vibração | 5,35 grms, Vibração Aleatória, 3 eixos |
| Impacto | Onda Semicircular, 40g/11ms, Direção do Impacto, 3 Eixos, 6 Direções |
| Certificação | ROHS2.0 / REACH |
| Lente Óptica | Foco Fixo Atermal: 5 / 10 / 12 / 17 / 25 / 35 mm |
O módulo de imagem térmica iTL1208R é aplicado em combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis e outros campos relacionados.
- Personalização do Produto: Ajuste de configurações e adaptação de algoritmos para atender aos requisitos específicos da indústria.
- Suporte Técnico e Treinamento no Local: Forneça aos clientes principais treinamento prático de configuração de sistema e operação.
- Inovação Conjunta para Novos Produtos e Mercados: Colabore com os clientes para co-desenvolver soluções inovadoras de aplicação infravermelha.
Núcleos de câmera térmica são os componentes centrais das câmeras térmicas, enquanto câmeras térmicas completas consistem no núcleo da câmera térmica juntamente com uma carcaça, módulo de exibição, interface do usuário e recursos adicionais, como armazenamento de imagem e capacidades de processamento de dados. Núcleos de câmera térmica são frequentemente usados por fabricantes ou integradores para desenvolver soluções de imagem térmica personalizadas para aplicações específicas.
Detectores infravermelhos e núcleos de câmera térmica são usados em vários campos e aplicações, incluindo:
- Termografia e diagnóstico de edifícios
- Monitoramento e controle de processos industriais
- Segurança e vigilância
- Operações de combate a incêndios e busca e resgate
- Sistemas de segurança automotiva
- Imagens médicas
- Monitoramento agrícola e de animais
- Pesquisa e desenvolvimento em várias disciplinas científicas
Sim, existem vários tipos de detectores infravermelhos, incluindo termopilhas, bolômetros, detectores piroelétricos e detectores de fótons. Da mesma forma, existem diferentes tipos de núcleos de câmera térmica disponíveis, variando de núcleos de baixa resolução adequados para aplicações básicas a núcleos de alta resolução usados em sistemas avançados de imagem térmica. A escolha do tipo de detector e do núcleo da câmera depende dos requisitos específicos da aplicação.
