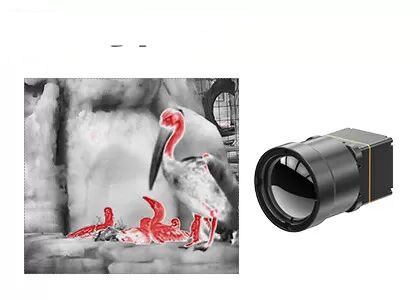

Módulo térmico da câmera de LWIR com escala da medida da temperatura de -20℃~150℃/0~550℃
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDefinição | 640x512 | Consumo de potência | 0.8W |
---|---|---|---|
Escala espectral | 8~14μm | Passo do pixel | 12μm |
Netd | <40mK | Taxa de quadros | 25Hz/30Hz |
Realçar | Módulo térmico de combate ao fogo da câmera de LWIR,módulo térmico da câmera 0.8W,Módulo térmico infravermelho da câmera do salvamento |
Módulo térmico da câmera de LWIR com escala da medida da temperatura de -20℃~150℃/0~550℃
O módulo TWIN612 térmico é um produto novo da chegada desenvolvido pela tecnologia de sensor global. Integra detector infravermelho uncooled do pacote cerâmico de 640×512/12µm. Com NETD<40mk típico, o módulo TWIN612 térmico podia apresentar uma imagem mais clara, mais afiada e mais detalhada.
Com escala da medida da temperatura de -20℃~150℃/0~550℃, precisão de ±2℃ ou de ±2% e taxa de quadros até 30Hz, o módulo térmico garante a imagem térmica lisa e a medida exata da temperatura.
O módulo TWIN612 térmico tem as vantagens do design compacto, da estrutura de pouco peso e do consumo de potência tão baixo quanto 0.8w. Com algoritmos da imagem e função aumentados da medida da temperatura, o módulo TWIN612 térmico apresenta umas imagens mais estáveis e a temperatura exata.
O processo de empacotamento cerâmico é similar ao metal que empacota, que é uma tecnologia de empacotamento infravermelha madura do detector. Comparado com o metal que empacota, o volume e o peso do detector empacotado serão reduzidos extremamente. Assim, o módulo TWIN612 térmico poderia ser aplicado às indústrias que têm exigências restritas no consumo do tamanho, do peso e da potência.
- Mini Size: 25.4mm×25.4mm×35mm
- Peso leve: 25g
- NETD típico<40mk>
- afiado, imagiologia térmica clara
- Consumo de potência típico tão baixo quanto 0.8W
Modelo | TWIN612/R |
Desempenho do detector do IR | |
Definição | 640×512 |
Tamanho do pixel | 12μm |
Escala espectral | 8~14μm |
NETD típico | <40mK |
Processamento de imagens | |
Taxa de quadros | 25Hz/30Hz |
Tempo de partida | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitas | YUV/BT.656/LVDS/USB2.0 |
Exposição de imagem | 11 em total (quente branco/lava/Ironbow/Aqua/ferro/médico quente/ártico/arco-íris 1/arco-íris 2/encarnados/quentes pretos) |
Algoritmo da imagem | NUC/3D/2D/DRC/EE |
Especificações elétricas | |
Relação externo padrão | 50pin_HOURS |
Relação de comunicação | RS232/USB2.0 |
Tensão de fonte | 4~5.5V |
Consumo de potência típico | 0.8W |
Medida da temperatura | |
Variação da temperatura de funcionamento | -10℃~50℃ |
Escala da medida da temperatura | -20℃~150℃, 0℃~550℃ |
Precisão da medida da temperatura | Maior de ±2℃ ou de ±2% |
SDK | Windows/Linux; Consiga a análise e a conversão do córrego video do cinza à temperatura |
Características físicas | |
Dimensão (milímetros) | 25.4×25.4×35 (sem lente) |
Peso | 25g (sem lente) |
Adaptação ambiental | |
Temperatura de funcionamento | -40℃~+70℃ |
Temperatura de armazenamento | -45℃~+85℃ |
Umidade | 5%~95%, não-condensando-se |
Vibração | 5.35grms, linha central 3 |
Choque | Meia onda de seno, 40g/11ms, 3 linha central, sentido 6 |
Sistema ótico | |
Lente opcional | Atérmico fixo: 13mm |
O módulo da imagiologia térmica de TWIN612/R é aplicado ao campo do Thermography, da monitoração de segurança, das cargas úteis do UAV, dos robôs, do hardware inteligente, do ADAS, da luta contra o incêndio & do salvamento
1. Podem as câmeras térmicas ver completamente paredes ou outros objetos contínuos?
Não, as câmeras térmicas não podem ver através das paredes ou dos objetos contínuos. Para detectar e medir a radiação infravermelha emitiram-se ou refletiram-se por objetos em seu campo de visão. Contudo, determinados materiais, tais como o vidro, permitem que a radiação infravermelha passe completamente, assim que as câmeras térmicas podem “ver” através destes materiais transparentes.
2. Que são refrigeradas e os módulos térmicos uncooled?
Os módulos térmicos de refrigeração e uncooled são tipos de sistemas da imagem latente do infravermelho (IR) usados capturando e analisando a radiação térmica. São de uso geral nas aplicações tais como a fiscalização, luta contra o incêndio, inspeçãos industriais
3. Que é a diferença entre os módulos térmicos de refrigeração e uncooled?
A diferença principal encontra-se no tipo de tecnologia de sensor usado. Os módulos térmicos de refrigeração incorporam um mecanismo refrigerando criogênico para manter extremamente o sensor - em baixas temperaturas, tipicamente abaixo de -200 graus Célsio. Este refrigerar aumenta a sensibilidade e reduz o ruído do sensor, tendo por resultado uma qualidade mais alta da imagem e o melhor desempenho em aplicações de longo alcance e de alta resolução. Contudo, os módulos térmicos de refrigeração são mais caros, maiores, e exigem a manutenção periódica.
Por outro lado, os módulos térmicos uncooled usam os sensores do microbolometer que se operam na temperatura ambiente. Estes sensores detectam as mudanças na temperatura e convertem-nas nos sinais elétricos, que são processados então para criar imagens térmicas. Os módulos térmicos Uncooled são menores, mais compactos, menos caros, e não exigem nenhuma manutenção. Contudo, oferecem uma mais baixa sensibilidade e não podem executar também em encenações de exigência.
