Núcleo infravermelho Uncooled 256x192 da câmera de LWIR lente de 12μM + de 3.2mm para a câmara de segurança

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iLC212
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 256x192 Consumo de potência 700mW
Escala espectral 8~14μm Passo do pixel 12μm
Netd ≤65mK Taxa de quadros 25Hz/30Hz
Realçar

Núcleo infravermelho Uncooled da câmera de LWIR

,

Núcleo infravermelho 256x192 da câmera

,

Núcleo infravermelho da câmara de segurança LWIR

Deixe um recado
Descrição de produto

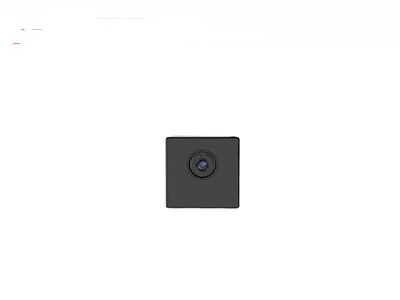

Núcleo infravermelho Uncooled 256x192 da câmera de LWIR lente de 12μm + de 3.2mm para a câmara de segurança



Descrição do produto


o módulo uncooled da imagem latente de iLC212 IR integra o detector infravermelho plano focal do pacote do nível da bolacha da disposição de 256x192/12μm (WLP) e pode capturar o espectro do infravermelho da longo-onda (LWIR) que varia de 8 a 14μm.

Orientado para a troca-c inteiramente aperfeiçoada, o módulo térmico da câmera iLC212 é projetado especialmente para aqueles clientes que tem exigências restritas sobre o tamanho, o peso e o custo na área da segurança e da fiscalização. Devido a seu preço baixo diminuto do tamanho, o de pouco peso e o mesmo, o núcleo iLC212 térmico encontra extremamente as procuras do preço baixo dos clientes, encurta seu tempo de desenvolvimento e para salvar custos para eles.

A tecnologia de sensor global especializa-se no projeto, na fabricação, nas vendas e no mercado de detectores da imagiologia térmica e dos módulos infravermelhos. Nós podemos fornecer nossos clientes uma variedade de soluções infravermelhas da imagiologia térmica que encurtam o tempo de desenvolvimento secundário e reduzem extremamente o custo para clientes.


Características principais


- Aplicação inteiramente aperfeiçoada da troca-c
- Apropriado para câmeras térmicas da vária segurança
- Uma vasta gama de aplicações da imagiologia térmica
- Consumo da baixa potência


Especificações de produto



Modelo iLC212
Desempenho do detector do IR
Material Óxido Uncooled do vanádio
Definição 256×192
Tamanho do pixel 12μm
Resposta espectral 8μm ~14μm
NETD ≤ 65mK@F1.0 @25℃@50Hz
Processamento de imagens
Vídeo de Digitas RAW/YUV/BT656; Transmissão video do apoio USB2.0; Linha do parâmetro do apoio da medida da temperatura
Taxa de quadros de Digitas 25Hz/30Hz
Exposição de imagem Preto-quente/incandescente/cor
Algoritmo da imagem Correção da não uniformidade (NUC)
redução de ruído da imagem 3D (3DNR)
2D redução de ruído (DNS)
Compressão do alcance dinâmico (manual do transportador)
Realce da EE
Tempo de partida ≤3s
Medida da temperatura
Variação da temperatura de funcionamento -10℃~+50℃
Escala da medida da temperatura -20℃~+150℃, expansão e personalização da escala da medida da temperatura do apoio
Precisão da medida da temperatura ±3℃/±3% (tome o valor maior) @23℃±5℃; a distância da medida da temperatura é 1.5m
Medida regional da temperatura Apoio alguns medida da temperatura da área, valor máximo de área de saída, valor mínimo de valor e médio
SDK Windows/versão de Linux, consegue a análise do córrego video e o cinza à conversão da temperatura
Relação elétrica
Relação externo conector 30pin_HOURS
Entrada de poder
Vídeo de Digitas
RS232-TTL/USB2.0
GPIO etc.
Uma comunicação RS232-TTL/USB2.0
Componente da expansão Placa de VPC
Software do PC
ICC software Controle e exibição de vídeo de módulo
Sistema de energia
Fonte de alimentação C.C. 3.3V±0.1V
Dissipação de poder De estado estacionário: 0.70W/3.3V @23±3℃
Propriedade física
Conectores Modelo externo do conector: DF40C-30DP-0.4V (51), (Hora-homem)
Modelo de acoplamento do conector: DF40C (2,0) - 30DS-0.4V (51), (Hora-fêmea)
Tamanho 21mm×21mm×12.8mm (incluindo a lente de 3.2mm)
Peso 8.9g±0.5g (que inclui a lente de 3.2mm)
Adaptação ambiental
Temperatura da operação -40℃~+70℃
Temperatura de armazenamento -45℃~+85℃
Umidade 5%~95%, não-condensando-se
Resistência do impacto & da vibração Impacto: meia onda de seno, 40g/11ms, 3 linha central, sentido 6
Vibração: 5.35grms, linha central 3
Certificação ROHS2.0/REACH
Lente
Lente opcional 3.2mm/F1.1, HFOV: 55.6±2.8°; Revestimento: AR



Aplicações industriais


O módulo da imagiologia térmica iLC212 é aplicado ao campo da monitoração de segurança, do Thermography, do dispositivo Wearable, da eletrônica do veículo, do Smart Home, da detecção etc. das criaturas vivas.
Núcleo infravermelho Uncooled 256x192 da câmera de LWIR lente de 12μM + de 3.2mm para a câmara de segurança 0


Exposições


Núcleo infravermelho Uncooled 256x192 da câmera de LWIR lente de 12μM + de 3.2mm para a câmara de segurança 1


FAQ



1. Que são as vantagens dos módulos térmicos de refrigeração?

Os módulos térmicos de refrigeração oferecem diversas vantagens, incluindo:

Sensibilidade mais alta: Os módulos de refrigeração podem detectar as diferenças menores da temperatura, fornecendo a melhor qualidade da imagem.

Escala mais longa: Podem capturar a informação térmica sobre maiores distâncias.

Mais de alta resolução: Os módulos de refrigeração oferecem tipicamente umas contagens mais altas do pixel, tendo por resultado umas imagens mais afiadas e mais detalhadas.

Ruído reduzido: O processo refrigerando diminui substancialmente o ruído do sensor, tendo por resultado umas imagens mais claras.

Apropriado para análise avançada: Os módulos de refrigeração são usados frequentemente para a pesquisa científica, a detecção remota, e as aplicações especializadas que exigem medidas e a analítica precisas da temperatura.



2. Que são as vantagens dos módulos térmicos uncooled?

Os módulos térmicos Uncooled têm seu próprio grupo de vantagens, incluindo:

Mais barato: Os módulos Uncooled são geralmente mais disponíveis do que suas contrapartes de refrigeração.

Tamanho compacto: São menores e mais claros, facilitando os integrar em vários sistemas.

Nenhuma manutenção: Os módulos Uncooled não exigem os sistemas de refrigeração criogênicos, simplificando exigências de manutenção.

Partida imediata: Podem rapidamente ser girados sobre e produzido imagens térmicas sem a necessidade para refrigerar.

Uso eficaz da energia: Os módulos Uncooled consomem menos poder comparado aos módulos de refrigeração.



3. Que são as aplicações típicas dos módulos térmicos de refrigeração e uncooled?

Os módulos térmicos de refrigeração e uncooled encontram aplicações nos vários campos, incluindo:

Módulos térmicos de refrigeração: Fiscalização de longo alcance, pesquisa científica, imagem latente de alta resolução etc.

Módulos térmicos Uncooled: Dispositivos de visão noturna pessoais, câmeras térmicas handheld, segurança automotivo, inspeçãos de construção, luta contra o incêndio, e produtos eletrónicos de consumo.

É importante notar que a aplicação específica e suas exigências ditam frequentemente a escolha entre os módulos térmicos de refrigeração e uncooled.



4. São os termômetros infravermelhos exatos para a temperatura corporal de medição?
Os termômetros infravermelhos (igualmente conhecidos como termômetros do não-contato) podem fornecer uma avaliação rápida da temperatura corporal. Contudo, sua precisão pode ser influenciada por vários fatores, tais como a distância do alvo, das condições de temperatura externos, e da calibração do dispositivo. Para finalidades médicas, recomenda-se usar termômetros da clínico-categoria para medidas precisas.
