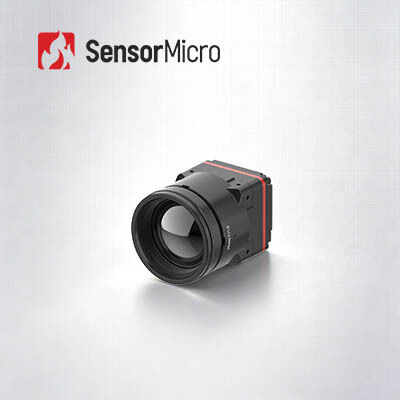

Módulo de Câmera Térmica com Resolução 1280x1024 e Tamanho de Pixel de 8µm com Consumo de Energia de 1W para Dispositivos Portáteis
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL1208 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024/12μm | NETD | ≤30mK |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Taxa de quadros digitais | 25/30 Hz |
| Tensão de alimentação | 4.5-5.5V | Consumo típico de energia | 1W |
| Destacar | módulo térmico de alta resolução da câmera 1280x1024,módulo térmico de alta resolução da câmera 220g |
||
Descrição de produto
Modulo de câmara térmica HD de 1280x1024/8μm para dispositivos portáteis
Visão geral do produto
Simplificar o desenvolvimento de sistemas térmicos com o núcleo de câmara infravermelha de 8 μm iTL1208 altamente integrável, projetado para compatibilidade universal e rápida implantação.Este núcleo térmico compacto suporta múltiplas opções de lentes através de óptica de calcogeneto sem germânio premium, adaptando-se às diversas necessidades de aplicação de imagens térmicas industriais e civis.
Equipado com interface de saída de imagem MIPI CSI padrão, fornece uma saída de dados dupla RAW e YUV flexível para atender aos diferentes requisitos de desenvolvimento do sistema,Reduzir consideravelmente a dificuldade e o ciclo de integraçãoApesar de seu tamanho ultra-miniatura 22,6 × 22,6 × 34,5 mm e 35,7 ± 2g design leve, o iTL1208 mantém a resolução completa de 1280 × 1024 megapixels e capacidade de imagem térmica de alta definição,com baixo consumo de energia de 1 W, garantindo um funcionamento estável a longo prazo para dispositivos móveis e portáteis integrados.
Principais características
- 8 μm de megapixels avanço:O primeiro núcleo de câmera térmica de 8 μm do mundo, alimentado pelo detector super infravermelho ApexCore 1280 × 1024 / 8 μm, equilibrando alta resolução com integração ultra-compacta.
- Desempenho SWaP avançado:Medindo apenas 22,6 × 22,6 × 34,5 mm, pesa 35,7 ± 2 g (incluindo uma lente de 12 mm) e consome apenas 1 W, quebrando a barreira de tamanho para imagens térmicas de megapixels.
- Óptica sem germânio, integração rápida:Óptica de calcogeneto livre de germânio com opções de lentes múltiplas para diversos requisitos de aplicação.
Especificações do produto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores IR |
Material sensível:VOx Resolução:1280×1024 Tamanho de pixels:8 μm Resposta espectral:8 μm ~ 14 μm NETD típico:≤ 30mK |
| Processamento de imagem |
Taxa de quadros digitais:25/30 Hz Horário de arranque:≤ 6 s Vídeo digital:RAW/YUV Algoritmo de imagem:NUC/3DNR/DNS/DRC/EE Exibição de imagem:10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | Módulo de controlo e visor de vídeo |
| Eletrodomésticos |
Interface externa padrão:Interface do conector: BP04SD-34-0065-R0 Interface de comunicação:TTL-232/I2C Interface de vídeo digital:MIPI-CSI Voltagem de alimentação:40,5-5,5 V Consumo típico de energia:1W |
| Mecânico |
Tamanho (incluindo a lente): Com lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diâmetro exterior da lente Φ37 mm) Com lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diâmetro exterior da lente Φ33 mm) Com lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diâmetro exterior da lente Φ26,6 mm) Com lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diâmetro exterior da lente Φ27 mm) Com lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diâmetro exterior da lente Φ33 mm) Com lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diâmetro exterior da lente Φ43,2 mm) Peso (incluindo a lente): 85.5±4.5g (com lente de 5 mm) 70.5±3.6g (com lente de 10 mm) 35.7 ± 2 g (com lente de 12 mm) 40.7±2,1 g (com lente de 17 mm) 71.0±3,6 g (com lente de 25 mm) 110±5,5 g (com lente de 35 mm) |
| Adaptabilidade ao ambiente |
Temperatura de funcionamento:-40°C~+70°C Temperatura de armazenamento:-45°C~+85°C Humidade:5% a 95%, não condensante Vibração:5.35 gramas, vibração aleatória, 3 eixos Impacto:Meia onda senoidal, 40g/11ms, direção de impacto 3 eixos, 6 direções Certificação:RoHS2.0/REACH Lentes ópticas:Foco fixo Atermal: 5/10/12/17/25/35mm |
Aplicações industriais
O módulo de imagem térmica iTL1208 é amplamente utilizado na luta contra incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos portáteis e outros.
Serviço padronizado
- Documentação completa:Manuais de produto, guias de instalação e referências de seleção para uma implementação contínua.
- Auxílio ao desenvolvimento e testes:Testes integrados de amostras, avaliação do desempenho e verificação de parâmetros facilitados.
- Kit de Ferramentas Avançadas para Desenvolvedores:SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
- Suporte técnico remoto:Suporte 24/7 com resposta rápida e resolução oportuna para problemas críticos.
- Garantia:Peças originais e estrita adesão ao processo para restaurar o desempenho ideal.
Perguntas Frequentes
O que é imagem térmica infravermelha?
A imagem térmica infravermelha é um método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos.Ele converte radiação infravermelha invisível em imagens térmicas visíveis infravermelhas mostrando a distribuição de temperatura da superfície alvoObjetos diferentes e até partes diferentes do mesmo objeto têm diferentes capacidades de radiação e intensidade de reflexão infravermelha.
Para que podem ser usadas as imagens infravermelhas?
As aplicações de imagem infravermelha incluem visão noturna, busca e resgate, testes não destrutivos, prevenção de epidemias, termografia, segurança e monitoramento, combate a incêndios,e muitas outras utilizações industriais e comerciais.
O que é um módulo de imagem térmica?
Um módulo de imagem térmica normalmente consiste em um detector infravermelho, lente infravermelha e eletrônica de hardware com software e algoritmo incorporados.Representa a unidade funcional mínima de um dispositivo de imagem térmica, concebidos para integração em sistemas maiores.
