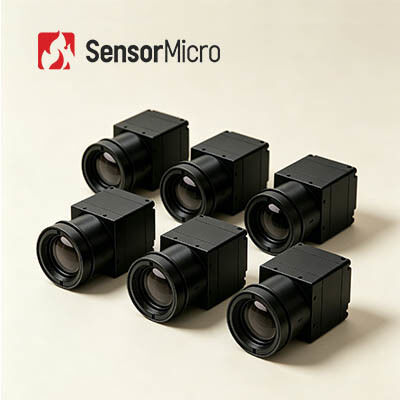

Módulo de câmera térmica não refrigerado, desempenho estável da série iSE, resolução 640x512, passo de pixel de 12μm

  • iSE Series Stable Performance 640x512 Resolution 12μm Pixel Pitch Uncooled Thermal Camera Module
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iSE612
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Taxa de quadros digitais 50Hz NETD típico ≤20mK
Faixa Espectral 8~14μm Resolução 640x512/12μm
Zoom digital 1X/2X/4X/8X Tensão de alimentação 2,7 V ~ 5,3 V
Destacar

núcleo infravermelho da câmera 400x300

,

Módulo térmico Uncooled da câmera

,

núcleo infravermelho da câmera de 17μm
Deixe um recado
Descrição de produto
Modulo de câmara térmica não resfriada com núcleo de câmara infravermelha da série iSE 640x512/12μm
Visão geral do produto

O iSE612 é um módulo de câmera IR térmica não resfriada da série iSE, com um detector infravermelho não resfriado de 640x512/12μm, componentes ópticos abrangentes, circuitos de processamento de sinal profissional,e algoritmos avançados de processamento de imagem.

Com uma imagem suave, operação estável e desempenho de custo favorável, o núcleo da câmera térmica iSE612 é equipado com um detector térmico de embalagem cerâmica ApexCore 640×512 de 12 μm.Excelente desempenho dos sensores traz imagens térmicas de baixo ruído, e NETD≤20mK reflete uma capacidade de distinção de temperatura excepcional.

Características fundamentais
  • Suave, estável e de elevado custo-benefício:Não é necessária calibração do obturador durante a operação, eliminando a gagueira da imagem. Utiliza um detector de embalagem cerâmica ApexCore altamente econômico com NETD≤20mK
  • Compacto e leve:Dimensões tão pequenas como 25,4 × 25,4 × 22,7 mm, peso do núcleo nu ≤ 26 ± 1,5 g. O projeto estrutural economizador de espaço permite a integração flexível do sistema
  • Conjunto de recursos ricos:Suporta algoritmos de super-resolução, imagem em imagem, OSD personalizável, modo de sono, calibração de um clique e compatibilidade com vários monitores Micro OLED
  • Integração flexível:Compatível com múltiplas lentes ópticas e componentes de extensão para desenvolvimento secundário fácil e personalização do sistema
Especificações técnicas
Modelo iSE612
Indicadores de detectores IR
Material sensível VOx
Resolução 640×512
Tamanho do pixel 12 μm
Resposta espectral 8 μm ~ 14 μm
NETD típico

≤ 20mK
Processamento de imagem
Taxa de quadros digitais 50 Hz
Tempo de arranque 6s
Vídeo digital O número de veículos deve ser igual ou superior a:
Algoritmo de imagem NUC/DRC/DNS/DDE/SFFC
Sem obturador Apoio
Exibição de imagem 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris1/arco-íris2/tinta/preto quente)
Direção da imagem Horizontal/Vertical/Diagonal
Zoom digital 1x/2x/4x/8x
Modo de compensação Manual
Eletrodomésticos
Interface externa padrão 50pin: BP040SB-50-0114-B-R0
Interface de comunicação TTL-232/USB2.0
Interface de vídeo digital DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Componentes de extensão A utilização de sistemas de transmissão por cabo é permitida por um sistema de transmissão por cabo.
Interface elétrica
Tensão de alimentação 2.7V~5.3V
Consumo típico de energia 0.8W@50Hz@23±3°C
Mecânico/Lente
Tamanho do núcleo nu 25.4 × 25,4 × 22,7 mm φ36×24,3 mm
Peso do núcleo nu 26±1,5 g 28±1,5 g
Lentes ópticas Foco fixo Atermal: 4.8/9.1/13/19mm
  • Foco fixo Atermal: 25/35/50/70/100mm
  • Foco manual: 25/35/50mm
  • Lente motorizada: 75/100/150mm
  • Zoom contínuo: 15~75/20~100/28~90/30~150/30~180/25~225mm
Impacto Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes 1500 g@0,4 ms
Vibração

5.35g, vibração aleatória, 3 eixos
Componentes do obturador Opcional
Adaptabilidade ao ambiente
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Humidade 5% a 95%, não condensante
Certificação RoHS2.0/REACH
Aplicações industriais
  • Visão industrial
  • Bombeiros e resgate
  • Vigilância de segurança
  • Observação ao ar livre
  • Visão de Máquina
  • Eletrônicos de consumo
Capacidades da empresa
  • Alta sensibilidade e excelente desempenho
  • Tecnologia líder mundial na indústria infravermelha
  • Vários detectores infravermelhos disponíveis - detectores IR não arrefecidos e arrefecidos em diferentes formatos e tamanhos de pixels
  • Produção em volume para garantir uma entrega rápida - três linhas de produção com capacidade de produção anual de até milhões de detectores
Perguntas Frequentes
Como funciona o microbolômetro de plano focal não resfriado?
Usando o princípio do efeito térmico radiante infravermelho, o detector de infravermelho não resfriado converte a energia da radiação infravermelha em energia térmica com material de absorção infravermelha,para que a temperatura do material sensível aumenteEntão, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
Qual é a vantagem de um detector infravermelho não resfriado?
O detector de plano focal infravermelho não resfriado não necessita de um dispositivo de montagem integrada de resfriador de Dewar (IDCA) e pode funcionar à temperatura ambiente.tamanho pequenoEmbora a sensibilidade do detector de plano focal infravermelho não resfriado não seja tão boa como a dos detectores de infravermelho resfriados, após anos de desenvolvimento, o detector de plano focal de infravermelho não resfriado tem uma sensibilidade muito superior à dos detectores de plano focal de infravermelho resfriados.O seu desempenho de custo foi obviamente melhor do que o detector refrigerado, que tem uma perspectiva de aplicação mais ampla.
