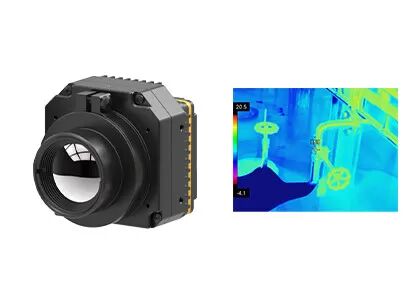

A câmera infravermelha da série de PLUG-R retira o núcleo do módulo térmico Uncooled 400x300 da câmera/17μm
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDefinição | 400x300 / 17μm | Escala da medida da temperatura | -20℃~550℃ |
---|---|---|---|
NETD | <30mK | Escala espectral | 8~14μm |
Tamanho | 44.5x44.5x33.6mm | Peso | ≤77g |
Realçar | núcleo infravermelho da câmera 400x300,Módulo térmico Uncooled da câmera,núcleo infravermelho da câmera de 17μm |
Núcleo Uncooled da câmera da imagiologia térmica da série 400x300 de GST PLUG-R/17μm para a câmera infravermelha
PLUG417R é um dos módulos térmicos uncooled da câmera do IR da série de PLUG-R desenvolvidos pela tecnologia de sensor global (GST). Consiste em detector infravermelho uncooled de 400x300/17μm, na série completa de componentes óticos, no circuito profissional do tratamento dos sinais e no algoritmo do processamento de imagens.
PLUG417R é um tipo de módulo infravermelho uncooled da imagiologia térmica aplicado no campo da medida industrial da imagiologia térmica e da temperatura. A variação da temperatura é customizável, que pode cumprir as exigências específicas do thermography industrial e apresentar uma imagem térmica clara com uma escala da medida do temperatue de -20℃~550℃.
O módulo térmico de PLUG417R pode ser integrado em muitos produtos terminais que precisa a tecnologia de imagiologia térmica infravermelha e é aplicado no arquivado de thermograhy, em inspeção do poder da eletricidade, em visão por computador, em inspeção da construção, em petroquímicos etc.
- Definição do detector: 400x300/17μm
- Material do detector: Óxido do vanádio
- NETD<30mk>
- Taxa de quadros: 25Hz/30Hz/50Hz/60Hz
- Tamanho: 44.5x44.5x36.6
- Peso: ≤77g
Modelo | PLUG417R |
Desempenho do detector do IR | |
Definição | 400x300 |
Passo do pixel | 17μm |
Escala espectral | 8~14μm |
NETD | <30mk> |
Processamento de imagens | |
Taxa de quadros | 25Hz/30Hz/50Hz/60Hz |
Tempo de partida | <15s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitas | RAW/YUV/BT656/LVDS |
Componente da extensão | USB/Camerlink |
Escurecendo o modo | Linear/histograma/misturado |
Zumbido de Digitas | 1~8X zumbido contínuo, tamanho de etapa 1/8 |
Exposição de imagem | Cor quente/pseudo- quente/branca preta |
Sentido da imagem | Horizontalmente/verticalmente/diagonalmente aleta |
Algoritmo da imagem | NUC/AGC/IDE |
Especificação elétrica | |
Relação externo padrão | relação 50pin_HOURS |
Modo de uma comunicação | RS232-TTL, 115200bps |
Tensão de fonte | 4.5~6V |
Medida da temperatura | |
Variação da temperatura de funcionamento | -10°C~50°C |
Variação da temperatura | -20°C~150°C, 100°C~550°C |
Precisão da temperatura | ±2°C ou ±2% (tome o valor máximo) |
SDK | ARM/Windows/Linux SDK, Thermography da tela cheia |
Características físicas | |
Dimensão (milímetros) | 44.5x44.5x36.6 |
Peso | ≤77g |
Adaptação ambiental | |
Temperatura da operação | -40°C ~ +70°C |
Temperatura de armazenamento | -45°C ~ +85°C |
Umidade | 5%~95%, Não-condensando-se |
Vibração | Vibração aleatória 5.35grms, linha central 3 |
Choque | onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6 |
Sistema ótico | |
Lente opcional | Foco fixo atérmico: 7.5mm/13mm/19mm/25mm/35mm |
O módulo infravermelho de PLUG417R é amplamente utilizado na inspeção de Electric Power, a visão por computador, segurança de construção & monitoração da ATAC, ar livre, luta contra o incêndio & salvamento, aplicação da lei & salvamento, cargas úteis etc. de ADAS, de UAV.
1. Como faz plano focal uncooled o trabalho do microbolometer da disposição?
Usando o princípio do efeito térmico brilhante infravermelho, o detector infravermelho uncooled converte a energia da radiação infravermelha na energia calorífica com material da absorção infravermelha, de modo que a temperatura dos aumentos materiais sensíveis. Então, um determinado parâmetro físico das mudanças materiais sensíveis em conformidade e conversos no sinal elétrico ou no sinal claro visível através de um determinado mecanismo da conversão projetado realizar a detecção do objeto.
2. Que é a vantagem de detector infravermelho uncooled?
O detector plano focal infravermelho Uncooled não precisa um dispositivo mais fresco integrado do conjunto do vaso Dewar (IDCA) e pode trabalhar na temperatura ambiente. Tem as vantagens do começo rápido, consumo da baixa potência, tamanho pequeno, peso leve, longa vida, baixo custo e assim por diante. Embora a sensibilidade de detector infravermelho uncooled do plano focal não fosse tão boa quanto aquela de detectores infravermelhos de refrigeração, após anos de desenvolvimento, seu desempenho de custo foi obviamente melhor do que o detector de refrigeração, que tem uma perspectiva mais larga da aplicação.
