xPoder refrigerando | (@ ℃ de 100K@20) >400mW | Consumo de potência estável | <3> |
---|---|---|---|
Temperatura de trabalho | -45℃~+85℃ | Tamanho | 45x34x67mm |
Peso | <250g | MTTF | >10000h |
Realçar | Conjunto mais fresco integrado rachado do vaso Dewar,RS046H integrou um conjunto mais fresco do vaso Dewar |

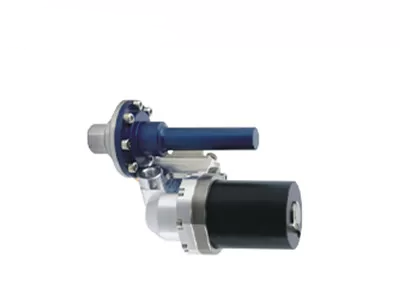

RS046H 400mW Split Rotary Stirling Cryocooler para detectores infravermelhos resfriados
RS046H é uma versão dividida do refrigerador stirling rotativo RS046 desenvolvido pela Global Sensor Technology (GST).Com a mesma estrutura de compressor do RS046, o formato split RS046H é ainda menor em tamanho.
O dedo frio no refrigerador Dewar RS046H tem o mesmo diâmetro do refrigerador RS046, mas com comprimento menor.Beneficie-se do design dividido do compressor e do dedo frio, o sistema infravermelho com RS046H integrado é flexível em design especial.Além disso, o próprio detector refrigerado é separado da fonte de vibração, o que permite que o RS046H seja ideal em aplicações que exigem melhor vibração e condições especiais.
Devido ao seu peso leve, miniaturização e baixo consumo de energia, é mais fácil para o refrigerador criogênico ser integrado a vários produtos terminais, o que pode reduzir bastante o custo e atender às diferentes necessidades personalizadas dos clientes.
- MTTF>10000hrs
- Potência de resfriamento: (@100K@20℃)>400mW
- Tempo de resfriamento: <5mins(110J@100K@20℃)
- Tamanho pequeno
- Barulho baixo
- Baixo Consumo
Modelo | RS046H |
Modelo | Refrigerador rotativo Stirling dividido |
MTTF | >10000hrs |
Tamanho (mm) |
45×34×67 Φ38×70 |
Peso | <250g |
Potência de resfriamento | (@100K@20°C)>400mW |
Temperatura de trabalho | -45°C ~ +85°C |
Temperatura de armazenamento | -56°C~ +85°C |
Especificação Ambiental | MIL-STD-810 |
Tensão de entrada | 24-32VCC |
Consumo máximo de energia | <12W |
Consumo constante de energia | <3,5W (130mW@100K@20°C) |
Tempo de Resfriamento | <5min (110J@100K@20°C) |
Dimensão Dedo Frio | Φ6,4 mm |
Eletrônicos | Externo |
Método de Integração | IDDCA |
O conjunto do refrigerador Dewar integrado RS046H é usado para fornecer ambiente criogênico para os detectores infravermelhos resfriados.
1. O que é imagem térmica infravermelha?
Na natureza, todos os objetos cuja temperatura é superior ao zero absoluto (-273 ℃) podem irradiar raios infravermelhos.Ao usar o detector de câmera infravermelha para medir a diferença de temperatura da radiação infravermelha entre o próprio alvo e o fundo, você pode obter diferentes imagens infravermelhas, também chamadas de imagens térmicas.
2. Como funcionam os detectores infravermelhos?
A radiação infravermelha emitida pelo alvo entra na faixa de detecção do detector térmico, então o detector infravermelho converte o sinal de radiação de intensidade diferente no sinal elétrico correspondente e, então, através da amplificação e processamento de vídeo, forma a imagem infravermelha que pode ser observada pelo olhos nus.
3. Quais são as vantagens dos detectores infravermelhos resfriados?
O detector de plano focal infravermelho refrigerado opera a uma temperatura baixa, que é fornecida por um refrigerador Dewar (ddc) do detector.Tem alta sensibilidade e pode distinguir diferenças de temperatura mais sutis do que o detector infravermelho não resfriado.Ele pode detectar, identificar e reconhecer objetos a uma distância muito longa, superior a dez quilômetros.A estrutura do detector resfriado é muito complexa, o que resulta em um custo relativamente alto do que o detector não resfriado.
