15μm 640x512 Modulo de câmara MCT MWIR com detector IR refrigerado

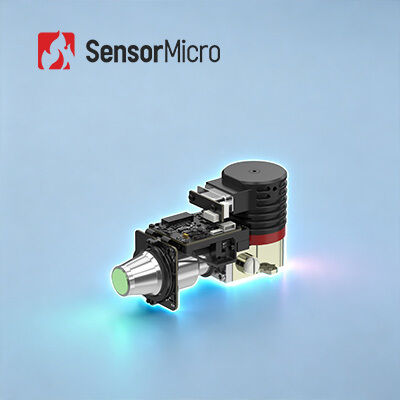

  • 15μm 640x512 Cooled IR Detector Integration MCT MWIR Camera Module
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS G615MA
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 640x512/15μm NETD 16mK(F2); 18mK(F4)
Faixa Espectral 3,7~4,8μm Taxa de quadros 1 ~ 120 Hz, ajustável
Potência constante (23℃) ≤8,5w Tempo de resfriamento (23℃) ≤6min30s
Destacar

640x512 refrigerou o detector do Ir

,

17mK refrigerou o detector do Ir

,

módulo da câmera de 5V MWIR
Deixe um recado
Descrição de produto
Módulo de Câmera de Detector IR Resfriado MCT MWIR de 15 µm 640x512
Visão Geral do Produto

O EYAS G615MA representa um acelerador para integração de detector IR resfriado MCT MWIR de 640x512 / 15 µm, projetado para otimizar os processos de desenvolvimento e teste para clientes OEM.

Os módulos AD resfriados da série EYAS incorporam funcionalidade de pré-amplificador para converter sinais analógicos de detectores IR resfriados em saídas de fluxo de vídeo digital. Disponível em vários formatos de resolução e bandas de onda, o EYAS G615MA integra especificamente um detector resfriado MWIR de 640x512/15 µm com tecnologia de criorefrigerador RS058.

Este módulo de imagem térmica atinge taxas de quadros de até 120 Hz e suporta múltiplos modos de trabalho, incluindo instantâneo, ITR/IWR, janelas e anti-blooming. A placa de proximidade integrada permite testes de aceitação rápidos e desenvolvimento secundário acelerado, reduzindo significativamente os prazos de desenvolvimento para módulos e produtos completos baseados em detectores IR resfriados.

Principais Características
  • Conversão Analógico-Digital, Desenvolvimento Acelerado - Baseado em detectores IR resfriados MWIR de 640x512 com circuito AD integrado para conversão analógico-digital e design integrado dimensionalmente consistente
  • Infravermelho Resfriado de Onda Média para Alta Versatilidade - Tecnologia de resfriamento de onda média com excelente consistência e fornecimento estável, apresentando resolução principal para ampla adaptabilidade
  • Excelente Desempenho, Fácil Integração - A interface Cameralink emite dados brutos de 16 bits com controle de porta serial, alta taxa de quadros ajustável de 1 a 120 Hz para capturar alvos em movimento rápido
Especificações do Produto
Modelo EYAS G615MA
Indicadores
Resolução 640*512
Tamanho do Pixel 15 µm
Resposta Espectral 3,7 µm ± 0,2 µm a 4,8 µm ± 0,2 µm
NETD do Detector IR (23°C) 16mK(F2); 18mK(F4)
Modo de Trabalho
Taxa de Quadros 1~120Hz, ajustável
Modo de Trabalho Instantâneo, Modos de Integração ITR/IWR, Anti-blooming, Modo Janela
Elétrico
Interface Externa Padrão 60 pinos: 37201-SM060-032W1R01
5 pinos: A1257WR-S-5P-LCP
Vídeo Digital CameraLink de 16 bits (Modo Base CameraLink)
Sincronização Externa CC1: Síncrono de quadro externo
Comunicação CameraLink UART (Padrão)/ RS232 (personalizável)
Taxa de Baud: 9600bps (Padrão)
Fonte de Alimentação Placa AD: 5V
Criorefrigerador: 24V
Potência Estável (23°C) ≤8,5W
Tempo de Resfriamento (23°C) ≤6min30s
Tamanho (mm) 142*59*78
Peso (g) ≤650
Temperatura de Operação -40°C a +71°C
Aplicações Industriais

O módulo de imagem térmica EYAS G615MA encontra ampla aplicação em vários setores, incluindo Testes Não Destrutivos (NDT), Monitoramento Ambiental, Vigilância de Longo Alcance, Pesquisa Científica e várias aplicações de inspeção industrial.

Perguntas Frequentes
1. Como escolher a resolução adequada do detector infravermelho?
A seleção depende das necessidades e aplicações reais do produto, com o preço sendo um fator de consideração significativo. Para aplicações onde os requisitos de qualidade de imagem são moderados, detectores infravermelhos de menor resolução, como 120x90, 256x192 ou 400x300, podem ser adequados. Para aplicações que exigem imagens excepcionalmente claras para fins especializados, como monitoramento remoto, são recomendados detectores de maior resolução de 1280x1024.
2. O que é um detector MCT/HgCdTe?
MCT (Telureto de Mercúrio-Cádmio), também conhecido como HgCdTe, é um composto químico que compreende telureto de cádmio (CdTe) e telureto de mercúrio (HgTe), comumente utilizado em aplicações de fotodetectores. Os detectores MCT/HgCdTe são detectores fotocondutores que operam em ambientes criogênicos, capazes de detectar radiação infravermelha. Esses detectores demonstram sensibilidade superior em comparação com sensores térmicos.
3. Quais são as vantagens dos detectores infravermelhos resfriados?
Os detectores de plano focal infravermelho resfriados operam em baixas temperaturas mantidas por sistemas de resfriamento de dewar de detector (DDC). Eles oferecem sensibilidade aprimorada, permitindo a detecção de variações de temperatura mais sutis do que os detectores infravermelhos não resfriados. Esses sistemas podem detectar, identificar e reconhecer objetos em alcances estendidos superiores a dez quilômetros. O complexo design estrutural dos detectores resfriados resulta em custos relativamente mais altos em comparação com alternativas não resfriadas.
