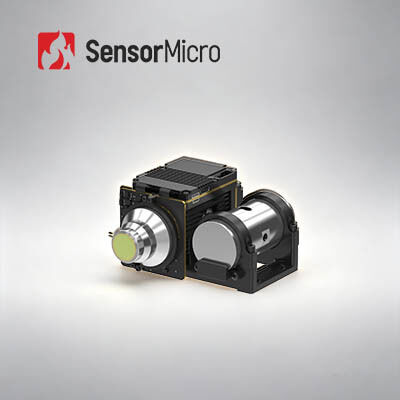

1280x1024 Modulo de câmera térmica resfriada por pitch de pixels de 10μm de alta definição para detecção de longa distância

  • 1280x1024 High Definition 10μm Pixel Pitch Cooled Thermal Camera Module for Long Range Detection
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GAVIN GC1210HMF
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Alta Definição 1280x1024 Distância entre pixels 10μm
Taxa de quadros 50Hz NETD 20mK(F2); 25mK(F4)
Consumo de energia constante (23 ℃) ≤8w Faixa Espectral 3,7 ~ 4,8 μm MW
Destacar

1280x1024 refrigerou a câmera do Ir

,

100Hz refrigerou a câmera do Ir

,

Módulo da câmera de GST ir
Deixe um recado
Descrição de produto
1280x1024 10μm Modulo de câmara térmica HOT resfriado Detecção de longo alcance
Visão geral do produto

O módulo de câmera infravermelha resfriada GAVIN GC1210HMF é um membro dos módulos de imagem térmica da série GAVIN GC HOT.Dispõe de um detector IR MCT MWIR de alta resolução de 1280x1024 / 10μm com eletrónica hardware integrada e algoritmos avançados de processamento de imagem para fornecer nítida, imagens térmicas claras.

Com a sua grande matriz de resolução de 1280x1024, este módulo fornece um campo de visão mais amplo e detalhes de imagem aprimorados.O tamanho de pixel reduzido de 10μm oferece uma resolução espacial superior e compatibilidade com foco de lente óptica mais curto para desempenho de faixa equivalente, tornando-se uma escolha ideal para os integradores de sistemas que concebem aplicações personalizadas.

Principais características
Imagem de megapixels, qualidade superior
  • Desenvolvido com detector infravermelho arrefecido MWIR HOT de 1280×1024/10μm para qualidade de imagem detalhada e de alta definição
  • Algoritmos avançados integrados de processamento de imagem, incluindo DRC, redução de ruído 2D/3D e aprimoramento da borda da EE para uma imagem mais clara
Tecnologia HOT para otimização SWaP final
  • Suporta operação a alta temperatura a 150 K com tempo de arrefecimento ≤ 4 minutos
  • Dimensões compactas de 101×101×54mm e peso leve de apenas 570g
Interfaces ricas, integração fácil
  • Suporta várias saídas de vídeo: Cameralink, USB3.0, GigE, HDMI, SDI, MIPI e fibra óptica
  • Opções flexíveis de saída de dados de imagem RAW/YUV
Especificações do produto
Modelo GAVIN GC1210HMF
Resolução 1280×1024
Tamanho do pixel 10 μm
Resposta espectral 30,7 μm±0,2 μm 4,8 μm±0,2 μm
Detector IR NETD ((23°C) 20mK ((F2)
25mK ((F4)
Taxa de quadros 50 Hz
Zoom digital Zoom digital contínuo de 1 a 8
Direção da imagem Flip horizontal/vertical/diagonalmente
Algoritmo de imagem RDC, Redução de ruído de imagem 2D/3D, EE
Vídeo digital Padrão: DVP
Opção: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Ótica de Modo Único/Fibra Ótica de Modo Multiple
Sincronização externa Norma: LV-TTL
Opção: RS422/LVDS
Comunicação Padrão: USB2.0/LV-TTL
Opção: RS422/CAN/USB3.0/GigE
Fornecimento de energia 12V±1V
Consumo de energia constante ((23°C) ≤ 8W
Tempo de arrefecimento ((23°C) ≤ 4min
Tamanho ((mm) 101×101×54
Peso ((g) ≤ 570
Temperatura de funcionamento -40°C~+71°C
Opções de lentes ópticas Foco fixo: 15 mm/F2
Zoom contínuo: 15~300mm/F4, 30~500mm/F4
Aplicações industriais
  • Testes NDT (testes não destrutivos)
  • Monitorização ambiental
  • Vigilância a Longo Alcance
  • Investigação científica
Capacidade de produção
Tecnologias de detecção de infravermelhos internas
  • Detectores de infravermelho de 8 polegadas de comprimento 0,11 μm VOx não arrefecidos
  • Detectores de infravermelho resfriados MCT de 8 polegadas e 0,5 μm
  • Detectores infravermelhos refrigerados T2SL de 8 polegadas e 0,5 μm
Capacidade de produção e vantagens
  • 6 milhões de detectores de infravermelhos auto-desenvolvidos por ano
  • 30,000 m2 de instalação de fabrico de semicondutores
  • 20,000 m2 de área de sala limpa
Perguntas Frequentes
O que é um detector MCT/HgCdTe?

O MCT, também chamado de HgCdTe, refere-se ao mercúrio-cádmio-telureto, que é um composto químico de telureto de cádmio (CdTe) e telureto de mercúrio (HgTe) e um material comum em fotodetectores.O detector MCT/HgCdTe é um detector fotocondutor que opera num ambiente criogénico e pode detectar radiação infravermelhaÉ mais sensível que os sensores térmicos.

O que é um detector T2SL?

T2SL refere-se ao Superreticulo Tipo II, que é um material artificial com heterojunção periódica de crescimento alternado em tamanho nanométrico.como grande massa efetiva de elétronsComparado com o detector infravermelho MCT, o detector infravermelho T2SL tem uma boa uniformidade de material, baixo custo,e desempenho semelhante ao do detector de infravermelho MCT na faixa de ondas média e longa, mas tem grandes vantagens em banda de onda muito longa.
