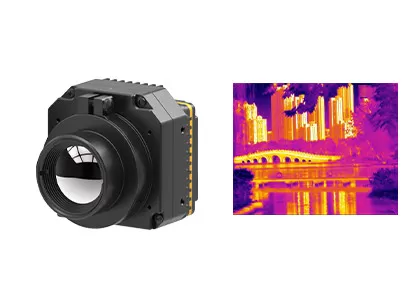

Módulo térmico 400x300 da câmera de LWIR/17μm com imagiologia térmica clara
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xNETD | <30mK | Peso | ≤77g |
---|---|---|---|
Tipo | Módulo Uncooled da câmera | Taxa de quadros | 9Hz/25Hz/30Hz/50Hz/60Hz |
Definição | 400x300 / 17μm | Consumo de potência típico | <1.1W |
Realçar | Módulo térmico 400x300 da câmera,módulo térmico da câmera 77g |
Módulo infravermelho Uncooled da câmera do desempenho estável LWIR 400x300/17μm com imagiologia térmica clara
PLUG417 é um do módulo uncooled do sensor da imagiologia térmica da série da TOMADA desenvolvido pela tecnologia de sensor global (GST).
O sensor uncooled consistido da imagiologia térmica de 400x300/17µm, a série completa de componentes óticos, o circuito do tratamento dos sinais e o algoritmo original do processamento de imagens, o módulo infravermelho do sensor PLUG417 fornecem a imagem clara e o desempenho superior.
Os módulos térmicos da câmera do sensor da série da TOMADA são desenvolvidos especialmente para as várias exigências personalizadas da observação, que fornecem várias relações industriais padrão e as opções infravermelhas da lente para cumprir exigências específicas da integração. Algumas soluções profissionais da imagiologia térmica foram aplicadas a muitas aplicações.
- NETD<30mk>
- Desempenho estável
- Integração fácil & encaixe
- Qualidade & detalhes claros da imagem
- Adaptação ambiental forte
Modelo | PLUG417 |
Desempenho do detector do IR | |
Definição | 400x300 |
Passo do pixel | 17μm |
Escala espectral | 8~14μm |
NETD | <30mk> |
Processamento de imagens | |
Taxa de quadros | 9Hz/25Hz/30Hz/50Hz/60Hz |
Tempo de partida | <10s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitas | RAW/YUV/BT656/LVDS |
Componente da extensão | USB/Camerlink |
Escurecendo o modo | Linear/histograma/misturado |
Zumbido de Digitas | 1~8X zumbido contínuo, tamanho de etapa 1/8 |
Exposição de imagem | Cor quente/pseudo- quente/branca preta |
Sentido da imagem | Horizontalmente/verticalmente/diagonalmente aleta |
Algoritmo da imagem | NUC/AGC/IDE |
Especificação elétrica | |
Relação externo padrão | relação 50pin_HOURS |
Modo de uma comunicação | RS232-TTL, 115200bps |
Tensão de fonte | 4.5~6V |
Consumo de potência típico | <1> |
Características físicas | |
Dimensão (milímetros) | 44.5mmx44.5mmx36.6mm |
Peso | ≤77g |
Adaptação ambiental | |
Temperatura da operação | -40°C ~ +70°C |
Temperatura de armazenamento | -45°C ~ +85°C |
Umidade | 5%~95%, Não-condensando-se |
Vibração | Vibração aleatória 5.35grms, linha central 3 |
Choque | onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6 |
Sistema ótico | |
Lente opcional | Foco fixo atérmico: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lente motorizada: 75mm/100mm/150mm Zumbido ótico contínuo: 30-150mm |
O módulo térmico da câmera PLUG417 é amplamente utilizado na segurança e a monitoração, o ar livre, o salvamento da aplicação da lei, a luta contra o incêndio e o salvamento, as cargas úteis etc. de ADAS, de UAV.
1. Que é a diferença entre detectores uncooled e de refrigeração do IR?
Há atualmente dois tipos dos sensores infravermelhos da imagiologia térmica no mercado, de refrigeração e uncooled.
O detector Uncooled do IR opera-se na temperatura ambiental. É baseado na indústria do semicondutor e assim geralmente pode ser fabricado no volume grande com tamanho pequeno e baixo custo. Os detectores Uncooled do IR são amplamente utilizados dispositivos portáteis/handheld/móveis.
Os detectores de refrigeração do IR são empacotados em uma unidade que os mantenha no extremamente - a baixa temperatura que será apoiada por um refrigerador do cryo. São muito mais grandes, mais caros e menos seguros do que os sensores uncooled, principalmente devido aos sistemas de refrigeração que complexos exigem. Contudo, os sistemas de refrigeração são incredibly sensíveis e trabalham geralmente com sistema ótico longo da distância focal para conseguir a missão da longa distância.
