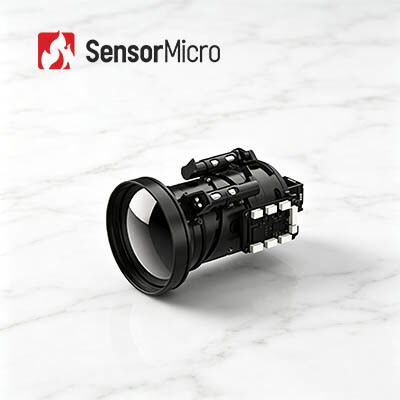

Módulo de câmera térmica LWIR com resolução de 640x512 e tamanho de pixel de 12μm para imagens térmicas nítidas

  • LWIR Thermal Camera Module with 640x512 Resolution and 12μm Pixel Size for Clear Thermal Imaging
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iSE612
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
NETD típico ≤20mK Taxa de quadros digitais 50Hz
tipo Módulo de câmera não resfriado Algoritmo de imagem NUC/RDC/DNS/DDE/SFFC
Resolução 640x512/12μm Consumo típico de energia 0,8 W a 50 Hz a 23 ± 3 ℃
Destacar

Módulo térmico 400x300 da câmera

,

módulo térmico da câmera 77g
Deixe um recado
Descrição de produto
Módulo térmico 640x512/12μm da câmera LWIR com imagem térmica clara
Módulo de câmera infravermelha Uncooled LWIR 640x51 2/12 μm com imagem térmica clara
O núcleo infravermelho iSE612 se destaca pela capacidade de imagem estável, custo econômico e fácil desempenho de integração. Alimentado pelo sensor térmico de embalagem de cerâmica ApexCore autodesenvolvido com resolução de 640 × 512 e tamanho de pixel de 12 μm, ele atinge precisão de detecção térmica superior e baixo nível de ruído sob o padrão NETD≤20mK.
Operando sem calibração do obturador, o dispositivo evita completamente a interrupção intermitente do quadro, mantendo a saída contínua e suave da imagem térmica durante a observação.
Sua aparência miniaturizada traz vantagens importantes na instalação e no layout. A medição compacta e o peso leve do núcleo fazem com que ele se encaixe perfeitamente em espaços estreitos de vários dispositivos. O design razoável da estrutura com economia de espaço melhora muito a flexibilidade da montagem do sistema e do planejamento geral do layout.
Ricas funções integradas abrangem vários modos práticos, como otimização de super-resolução, visualização picture-in-picture e modo de suspensão com economia de energia. Ele também suporta edição flexível de OSD e calibração rápida com um clique. A compatibilidade perfeita com várias telas de exibição, lentes ópticas e acessórios estendidos facilita a expansão subsequente da função e o desenvolvimento personalizado, atendendo bem às diversas aplicações do mercado e às necessidades de correspondência de equipamentos.
Principais recursos
Suave, estável e de alto custo-benefício
  • Não é necessária calibração do obturador durante a operação, eliminando interrupções de imagem comuns em sistemas tradicionais baseados em obturador
  • Adota detector de embalagem cerâmica ApexCore de alto custo, NETD≤20mK
Compacto e leve, flexível para integração
  • Dimensões tão pequenas quanto 25,4×25,4×22,7mm, peso do núcleo nu ≤26±1,5g
  • O design estrutural que economiza espaço permite layout e integração flexíveis do sistema
Recursos avançados para integração perfeita
  • Suporta algoritmos de super-resolução, picture-in-picture, OSD personalizável, modo de suspensão, calibração com um clique e compatibilidade com vários monitores Micro OLED
  • Compatível com múltiplas lentes ópticas e componentes de extensão para fácil desenvolvimento secundário e personalização do sistema
Especificações do produto
Modelo iSE612
Indicadores de detectores IR
Material Sensível VOx
Resolução 640×512
Tamanho dos pixels 12μm
Resposta Espectral 8μm ~ 14μm
NETD típico

≤20mK
Processamento de imagem
Taxa de quadros digitais 50 Hz
Hora de inicialização 6s
Vídeo digital YUV420/YUV422/RGB888/CRU
Algoritmo de imagem NUC/RDC/DNS/DDE/SFFC
Sem obturador Suportado
Exibição de imagem 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/rainbow1/rainbow2/matiz/preto quente)
Direção da imagem Horizontal/Vertical/Diagonal
Zoom digital 1x/2x/4x/8x
Modo de compensação Manual
Elétrica
Interface externa padrão 50 pinos: BP040SB-50-0114-B-R0
Interface de comunicação TTL-232/USB2.0
Interface de vídeo digital DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
Componentes de extensão USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Interface Elétrica
Tensão de alimentação 2,7 V ~ 5,3 V
Consumo típico de energia 0,8 W a 50 Hz a 23 ± 3 ℃
Mecânica/Lente
Tamanho do núcleo nu 25,4×25,4×22,7mm φ36×24,3mm
Peso do núcleo nu 26±1,5g 28±1,5g
Lente óptica Foco fixo atérmico: 4,8/9,1/13/19mm
  • Foco fixo atérmico: 25/35/50/70/100mm
  • Foco Manual: 25/35/50mm
  • Lente motorizada: 75/100/150mm
  • Zoom contínuo: 15~75/20~100/28~90/30~150/30~180/25~225mm
Impacto Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes 1500g@0,4ms
Vibração

5,35g, vibração aleatória, 3 eixos
Componentes do obturador Opcional
Adaptabilidade Ambiental
Temperatura operacional -40℃~+70℃
Temperatura de armazenamento -45℃~+85℃
Umidade 5%~95%, sem condensação
Certificação ROHS2.0/REACH
Aplicações Industriais
O módulo de câmera térmica iSE612 é amplamente utilizado em visão industrial, combate a incêndio e resgate, vigilância de segurança, observação externa, visão de máquina, eletrônicos de consumo, etc.
Seu parceiro confiável em detecção infravermelha
Profundo conhecimento técnico
Com muitos anos de experiência em pesquisa, desenvolvimento e aplicação de tecnologia de sensores infravermelhos, construímos fortes capacidades em design de chips, fabricação de wafers, empacotamento e testes, bem como integração de sistemas. Nossa base sólida nos permite fornecer continuamente produtos inovadores e confiáveis ​​que atendam às crescentes demandas do mercado.
Focado na inovação e implementação prática em sensoriamento infravermelho
Estamos comprometidos em promover avanços tecnológicos em imagens térmicas, ampliando constantemente os limites em NETD, SWaP e temperatura operacional. Nossos produtos lideram consistentemente em aplicações de segurança, monitoramento industrial, sistemas inteligentes e muito mais.
Portfólio diversificado de produtos
Apoiados por pesquisa e desenvolvimento independentes e diversos caminhos técnicos, oferecemos uma linha abrangente de componentes de detecção infravermelha – resfriados e não resfriados – fornecendo soluções personalizadas para uma ampla variedade de indústrias.
Validação rigorosa de confiabilidade garante garantia de qualidade
Apoiados por um sistema robusto de gestão de qualidade, nossos produtos passam por vários procedimentos de testes durante a produção para garantir estabilidade e confiabilidade a longo prazo.
Suporte Técnico Profissional e Serviços de Desenvolvimento Conjunto
Nossa equipe de engenharia trabalha em estreita colaboração com as equipes de P&D e de produtos dos clientes para acelerar a integração do sistema, melhorar a eficiência e reduzir o tempo de lançamento no mercado. Seu sucesso é nossa missão compartilhada.
Perguntas frequentes
1. Qual é a diferença entre detectores IR não resfriados e resfriados?
Existem atualmente dois tipos de sensores infravermelhos de imagem térmica no mercado, resfriados e não resfriados.
O detector IR não resfriado opera em temperatura ambiente. É baseado na indústria de semicondutores e, portanto, geralmente pode ser fabricado em grande volume, com tamanho pequeno e baixo custo. Os detectores IR não resfriados são amplamente utilizados em dispositivos portáteis/de mão/móveis.
Os detectores IR resfriados são embalados em uma unidade que os mantém em uma temperatura extremamente baixa, que deve ser suportada por um resfriador criogênico. Eles são muito maiores, mais caros e menos confiáveis ​​que os sensores não resfriados, principalmente devido aos complexos sistemas de resfriamento que exigem. No entanto, os sistemas resfriados são incrivelmente sensíveis e geralmente funcionam com ópticas de longa distância focal para alcançar missões de longo alcance.
