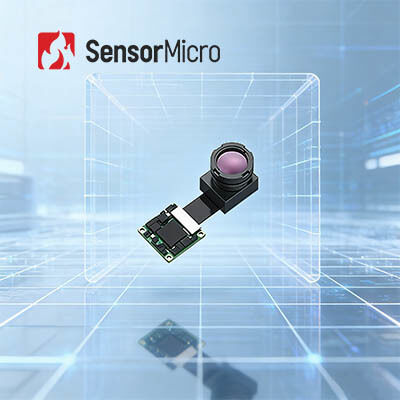

Núcleo de câmara térmica não resfriado com resolução de 256 × 192 e pitch de pixels de 12 μm para medição de temperatura de -20 °C ~ +550 °C
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | Mini212G2 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 256×192 | Distância entre pixels | 12μm |
|---|---|---|---|
| Faixa de temperatura | -20℃~+550℃ | Consumo de energia | 330 mW |
| Taxa de quadros | Termografia: 25 Hz, Imagem: 50 Hz | Interface de vídeo analógico | CVBS(PAL/NTSC) |
| Destacar | núcleo térmico da câmera 120x90,Núcleo Uncooled da câmera LC160,Núcleo térmico da câmera de RoHS |
||
Descrição de produto
Núcleo térmico não refrigerado 256×192/12μm da câmera para medição de temperatura
Visão geral do produto
Este módulo infravermelho compacto integra um detector infravermelho não resfriado de 256×192/12μm de embalagem em nível de wafer. Com interface SDK e USB, o módulo térmico não resfriado Mini212G2 foi projetado para fácil integração e desenvolvimento secundário. Possui uma faixa de medição de temperatura de -20°C a +550°C com precisão de ±2°C ou ±2%.
Principais recursos
- Módulo miniatura com saída direta de imagem térmica
- Equipado com detector infravermelho de nível de wafer 256×192/12μm autodesenvolvido
- Design ultracompacto: tamanho 17×17mm (PCBA), pesando apenas 4g
- Placa de processamento ISP integrada e algoritmos de imagem avançados
- Detecção precisa, configuração flexível
- Medição de temperatura de alta precisão com precisão de ±2°C
- Suporta medição pontual, de área e de quadro inteiro
- Várias opções de lentes de campo de visão disponíveis
- Interfaces ricas para fácil integração
- Interfaces de saída de vídeo digital USB2.0 / MIPI / DVP / BT.656 / LVDS
- Totalmente compatível com interfaces padrão da indústria
Especificações do produto
| Modelo | Mini212G2 |
|---|---|
| Resolução | 256×192 |
| Tamanho dos pixels | 12μm |
| Resposta Espectral | 8~14μm |
| NETD | ≤50mK |
| Dados de saída | 14 bits bruto |
| Taxa de quadros | Termografia: 25 Hz, Imagem: 50 Hz |
| Modo de foco | Foco Livre |
| Lente (HFOV/FL) | 17,5°/10mm | 25°/7mm | 56°/3,2mm | 90°/2,1 mm |
| Peso (g) | 7.1 | 6.4 | 4 | 6.8 |
| Tamanho PCBA (mm) | 17x17 |
| Interface de vídeo digital | USB2.0/MIPI/DVP/BT.656/LVDS |
| Interface de vídeo analógico | CVBS (PAL/NTSC) |
| Tensão operacional | 3,3V±0,1V |
| Consumo típico de energia | 330mW |
| Faixa de medição de temperatura | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Precisão de medição de temperatura | Maior entre ±2℃ / ±2% |
| Temperatura operacional | -40℃~+70℃ |
| Umidade | 5%~85% |
| Temperatura de armazenamento | -45℃~+85℃ |
| Certificação | RoHS 2.0 / Alcance |
Aplicações Industriais
Este produto foi projetado para aplicações em AIoT, visão de máquina, visão industrial, monitoramento de segurança e observação noturna:
- IAoT:Integração em dispositivos AIoT compactos, incluindo eletrodomésticos inteligentes, dispositivos vestíveis e monitores ambientais inteligentes
- Visão Industrial:Monitoramento em tempo real de equipamentos industriais, cenários de processamento e soldagem a laser, detecção de semicondutores
- Monitoramento de segurança:Detecção de intrusos ilegais e acionamento de alarmes em tempo real
Sobre SensorMicro
Como fabricante e fornecedora de serviços líder mundial de detectores infravermelhos, a SensorMicro possui anos de profunda experiência em soluções de imagens térmicas infravermelhas. Guiados pela filosofia central de "SensorMicro, Sense More" e impulsionados pelas necessidades dos usuários, nos dedicamos a liberar todo o potencial da tecnologia infravermelha, fornecendo produtos de alto desempenho e serviços profissionais para clientes em todo o mundo.
Perguntas frequentes
Qual é a diferença entre pouca luz, infravermelho ativo e imagem térmica?
Pouca luz:Requer luz natural e transforma imagens de luz natural fraca em imagens eletrônicas aprimoradas por meio de intensificadores de imagem.
RI ativo:Emite ativamente luz infravermelha e usa feixes infravermelhos refletidos pelos alvos. Tem uma ocultação muito fraca.
Imagem Térmica:Não requer luz e é uma visão noturna infravermelha passiva que detecta diferenças de radiação infravermelha entre alvos e cenas ou diferentes partes de um objeto. Não é afetado por mudanças nas condições de iluminação circundantes, durante a noite, ou mesmo sob neblina, chuva e outros ambientes adversos.
Você pode bloquear imagens térmicas?
Na maioria dos casos, não é possível bloquear a imagem térmica. No entanto, os raios infravermelhos não conseguem penetrar nas paredes e o vidro pode bloquear o infravermelho. Para evitar a detecção, você pode se esconder atrás de vidros ou paredes para bloquear imagens térmicas.
